Электрокардиограф "ЮКАРД-100" (Украина)
i386Дата: Среда, 04.Июн.2014, 12:56 | Сообщение # 81
Стажер
У вас сообщений: 24
новенький
OFFлайн
Украина

ua
У кого-то случалась дохлая подсветка дисплея в Юкард 100?
У меня мигает постоянно. Попробовал отпаять саму подсветку, тогда на свет видно, что сам экран рабочий. Второго дисплея нет, чтоб подкинуться с рабочего аппарата.
.

На выход лампы идёт 1.2 и 3.4 выводы, есть какая-то микруха 8-миногая, маркировку не разобрать, и транз.
Помогите найти маркировку или аналог.
.

Сорри, нашёл даташит на дисплей - подсветка на шести 3-х вольтовых светодиодах. Проблемка в питании светодиодов.

arshuljaДата: Вторник, 21.Окт.2014, 18:06 | Сообщение # 82
Стажер
У вас сообщений: 4
начинающий
OFFлайн
Украина

Полтава

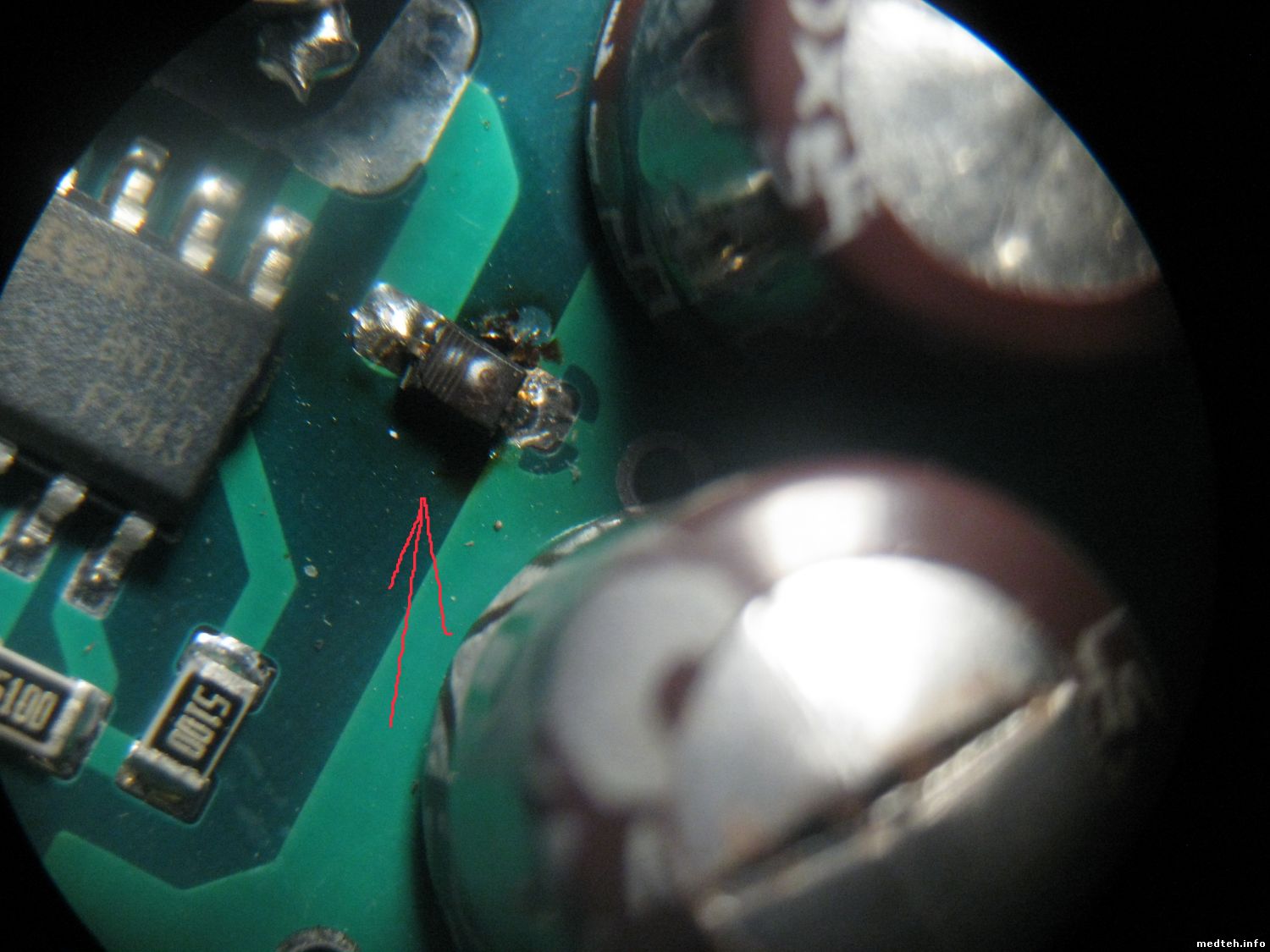

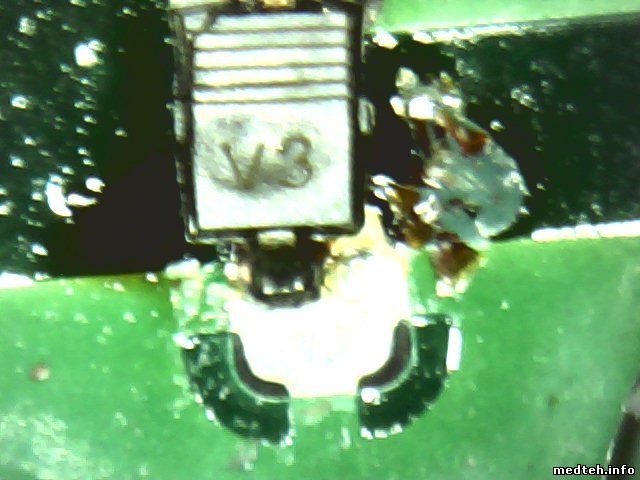

Такая же проблема с подсветкой, но нашел причину - выгорел транзистор в цепи дросселя драйвера подсветки. Находится рядом с разьемом lcd. Питание подсветки - сдвоенные ноги 1-2 и 3-4. Сам транзюк смд, надписи на нем L43d. Помогите опознать тип тр-ра.


Сообщение отредактировал arshulja - Среда, 22.Окт.2014, 10:00

Papa_CarloДата: Среда, 22.Окт.2014, 12:35 | Сообщение # 83
Стажер
У вас сообщений: 47
Специалист по Буратинам
OFFлайн
Российская Федерация

San Miniato al Monte
По обозначению это может быть NPN транзистор 2SC1623, полевик Si2304BDS, сдвоенный диод Шоттки BAT54. Надо смотреть обвязку, чтобы понять, что это за компонент.

arshuljaДата: Среда, 22.Окт.2014, 16:29 | Сообщение # 84
Стажер
У вас сообщений: 4
начинающий
OFFлайн
Украина

Полтава
Спасибо, уже разобрался.
Это ультрабыстрый выпрямительный диод. Нашел упоминание у поляков, они советуют как аналог D1nl40 (400В, 50 ns). Из доступных в радиомагазине подобрал SF18 (600в 35 ns). Всё работает. Только теперь немного свистит дроссель.

Subbota40Дата: Вторник, 27.Янв.2015, 10:05 | Сообщение # 85
Участник
У вас сообщений: 53
техник по ремонту
OFFлайн
Российская Федерация

Калуга
Друзья, помогите плиз.
Есть такой кардиограф. Комплектация - без встроенного аккумулятора. Подскажите по аккумулятору.
Pb или NiMh, напряжение и емкость. Габаритные размеры по посадочному месту вроде бы понятны, но тоже не помешают.
Заранее спасибо.

veveeleДата: Вторник, 27.Янв.2015, 11:18 | Сообщение # 86
Участник
У вас сообщений: 123
инженер
OFFлайн
Украина

Луцк
Subbota40, свинцовый 12В 1,3 Ачас 42х96х50 мм. Например, такой Bossman

ZamiokulkasДата: Среда, 18.Мар.2015, 10:57 | Сообщение # 87
Стажер
У вас сообщений: 7
инженер
OFFлайн
Украина

Киев/Черкассы
Добрый день!
Подскажите, пожалуйста, параметры или имя экрана к ЮКАРДУ-100, нужно где-то его купить/найти, но пока что его на руках нет, а примерную цену сказать надо за замену, если вообще экран найдётся.
Заранее спасибо!

yzistДата: Среда, 01.Апр.2015, 16:45 | Сообщение # 88
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
Он стоит больших денег.

veveeleДата: Четверг, 02.Апр.2015, 20:05 | Сообщение # 89
Участник
У вас сообщений: 123
инженер
OFFлайн
Украина

Луцк
Zamiokulkas, экраны разные, зависит от года выпуска кардиографа (в старых монохромные, в новых - цветные)

zx19Дата: Понедельник, 27.Апр.2015, 14:37 | Сообщение # 90
Vse
OFFлайн
Российская Федерация

Саратов
Кто знает, что это за хрень применена там в качестве дисплея?

svromДата: Пятница, 22.Май.2015, 22:30 | Сообщение # 91
Стажер
У вас сообщений: 33
инженер
OFFлайн
Украина

Одесса
Господа НЕТЯНЕ! Может, кто-нибудь сможет поделится типом дисплея на Юкард-100! unknown
Кардиограф - 2013 года, экран - цветной, и на 100% совпадает с фото (см. выше)!


Сообщение отредактировал svrom - Пятница, 22.Май.2015, 22:37

svromДата: Понедельник, 08.Июн.2015, 22:12 | Сообщение # 92
Стажер
У вас сообщений: 33
инженер
OFFлайн
Украина

Одесса
Вопрос к специалистам! CRD035TN01-54NM02 - встанет на Юкард-100 2013 г.в.? Если нет, то что встанет? unknown

SergRДата: Пятница, 18.Сен.2015, 11:08 | Сообщение # 93
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация

Березники

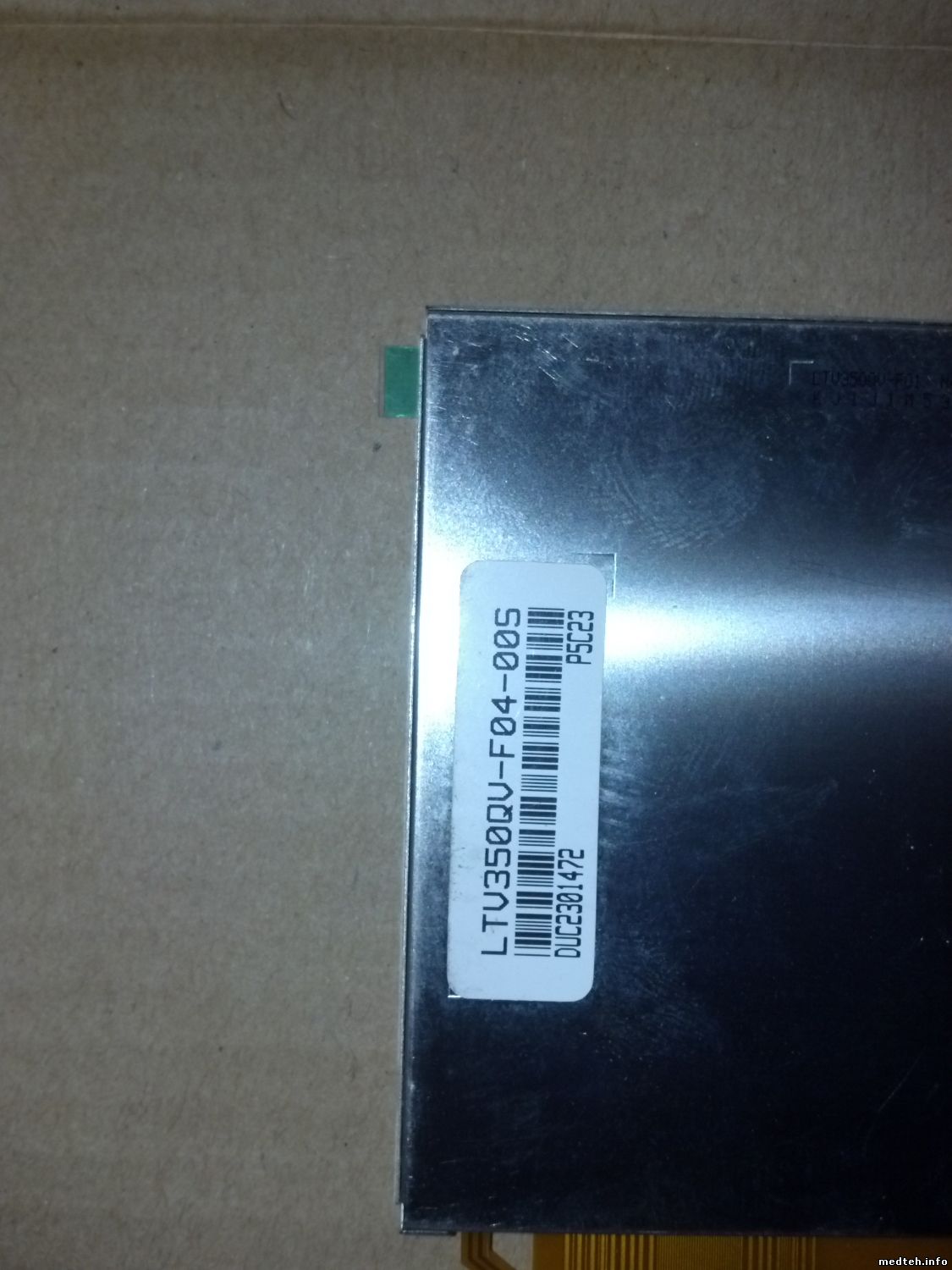

У меня LTV350QV-F04-0BA, но 2007 года.

ЮрийМДата: Суббота, 14.Ноя.2015, 22:14 | Сообщение # 94
Стажер
У вас сообщений: 10
Инженер
OFFлайн
Украина

Харьков

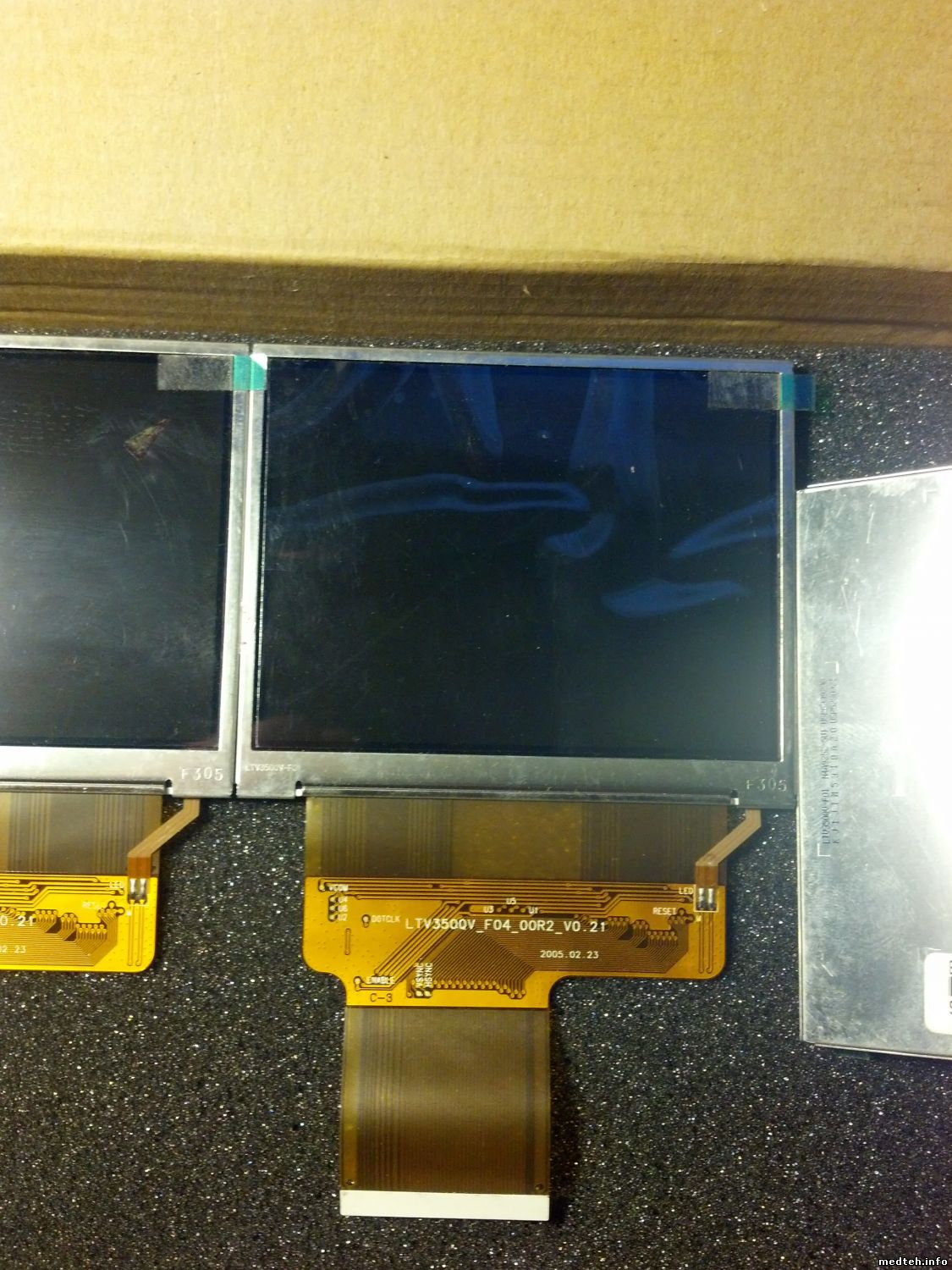

Есть в наличии новые LTV350QV-F04-00S
маркировка на шлейфе LTV350QV_F04_00R2_V0.21

olegkaДата: Суббота, 06.Фев.2016, 12:45 | Сообщение # 95
Стажер
У вас сообщений: 5
Электронщик
OFFлайн
Украина

Донецк
Прошивка ЮКАРД-100 делается под конкретный тип принтера.

ЮрийМДата: Среда, 10.Фев.2016, 00:15 | Сообщение # 96
Стажер
У вас сообщений: 10
Инженер
OFFлайн
Украина

Харьков

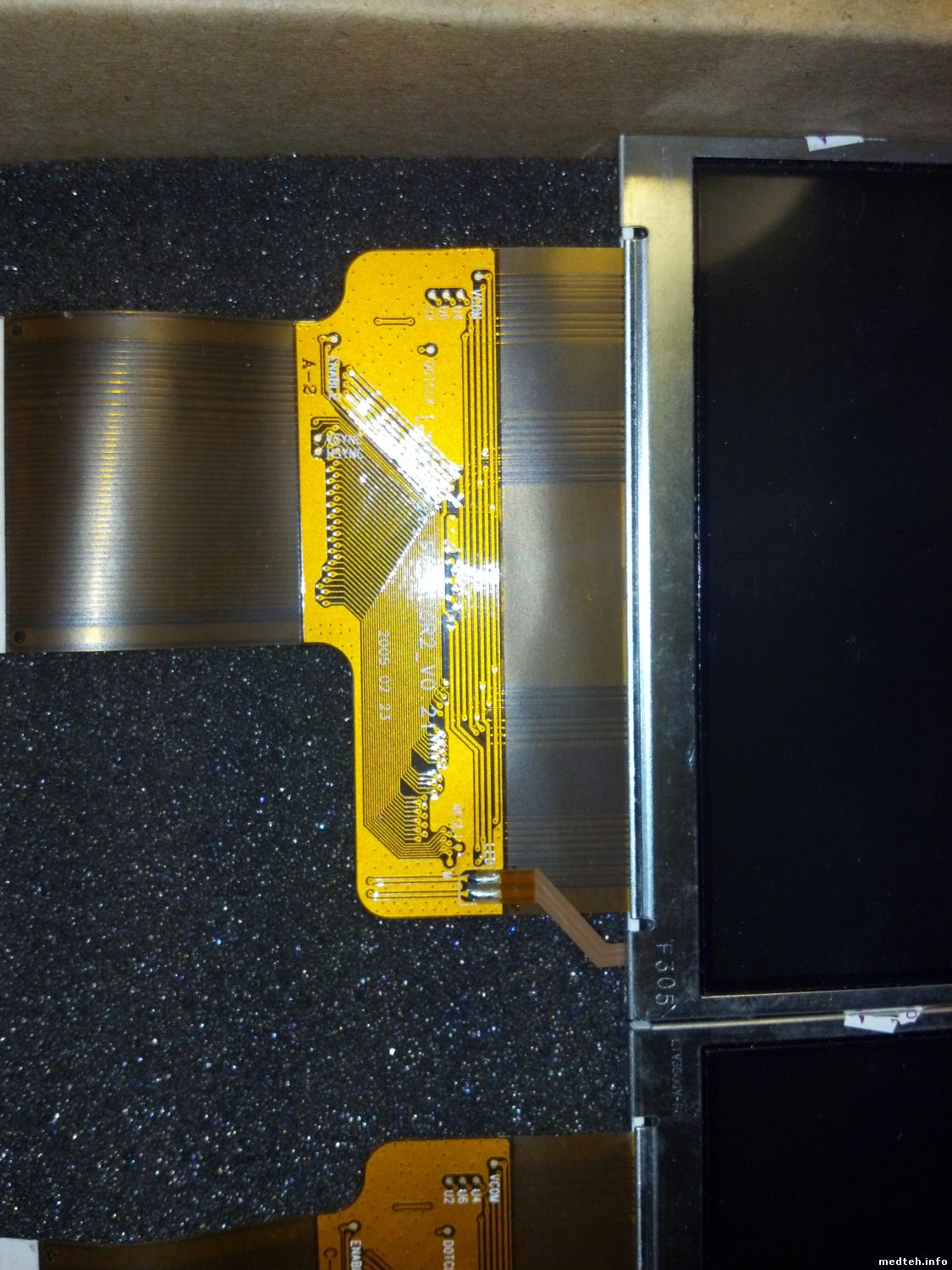

В 2012 году покупали в Китае на заводе10 шт
С доставкой и прочими накладными расходами в Харькове ...528$
т.е 52.8 $ за шт. в остатках еще 3шт фото прилагаю

svromДата: Пятница, 12.Фев.2016, 22:27 | Сообщение # 97
Стажер
У вас сообщений: 33
инженер
OFFлайн
Украина

Одесса
Спасибо.
Заказчик отправил Юкард производителю.

andriy2013Дата: Понедельник, 11.Апр.2016, 14:55 | Сообщение # 98
Стажер
У вас сообщений: 4
ремонт
OFFлайн
Украина

хмельницкий
Нужна схема .Что там могло стоять? 1.5ке16а вылетел, заменил вместе с полевиком IRLR2905.На выходе 0в. Аккумулятор тоже не заряжается.Подкидал другой аккум- прибор работает.

i386Дата: Среда, 27.Апр.2016, 12:45 | Сообщение # 99
Стажер
У вас сообщений: 24
новенький
OFFлайн
Украина

ua
кардиограф 2006-2007 года перестал сохранять записи кардиограм,список зделанных записей затененный но зайти и посмотреть их могу, CR2032 заменил поскольку вообще не запускался,основной акум 12в подкинул левый Ub-12.58
Up-14.72
U3-3.38
U5-5.22
U8-8.55
визуально по плате норм, время идет,по резисторах все обвязки прозвонил

andriy2013Дата: Пятница, 20.Май.2016, 08:44 | Сообщение # 100
Стажер
У вас сообщений: 4
ремонт
OFFлайн
Украина

хмельницкий
Спасибо всем.
Изготовил другой 14 В.

andriy2013Дата: Вторник, 26.Июл.2016, 22:10 | Сообщение # 101
Стажер
У вас сообщений: 4
ремонт
OFFлайн
Украина

хмельницкий

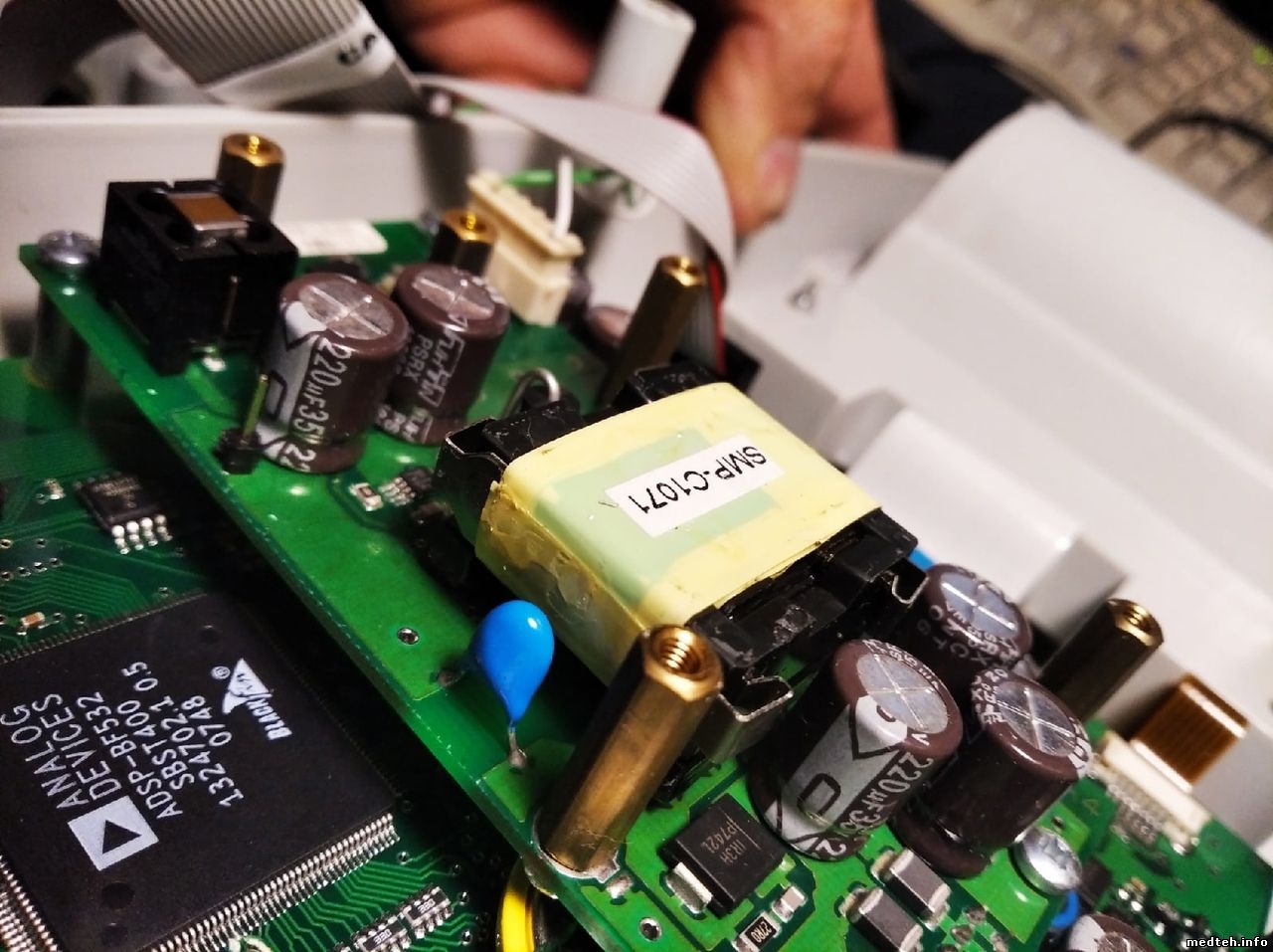

Поступил с выгоревшем БП. Схемы не нашел , получилось восстановить. По отдельности работает от аккумулятора и БП . Только стоит подключить прибор в розетку с подключенным аккумом сразу выгорает полевик IRF7343 на основной плате (в районе подключения БП И аккума). С экспериментами сжог 4 полевика , а результата нет

OlegerДата: Среда, 01.Мар.2017, 17:45 | Сообщение # 102
Стажер
У вас сообщений: 23
начинающий
OFFлайн
Российская Федерация

Барнаул
Здравствуйте.

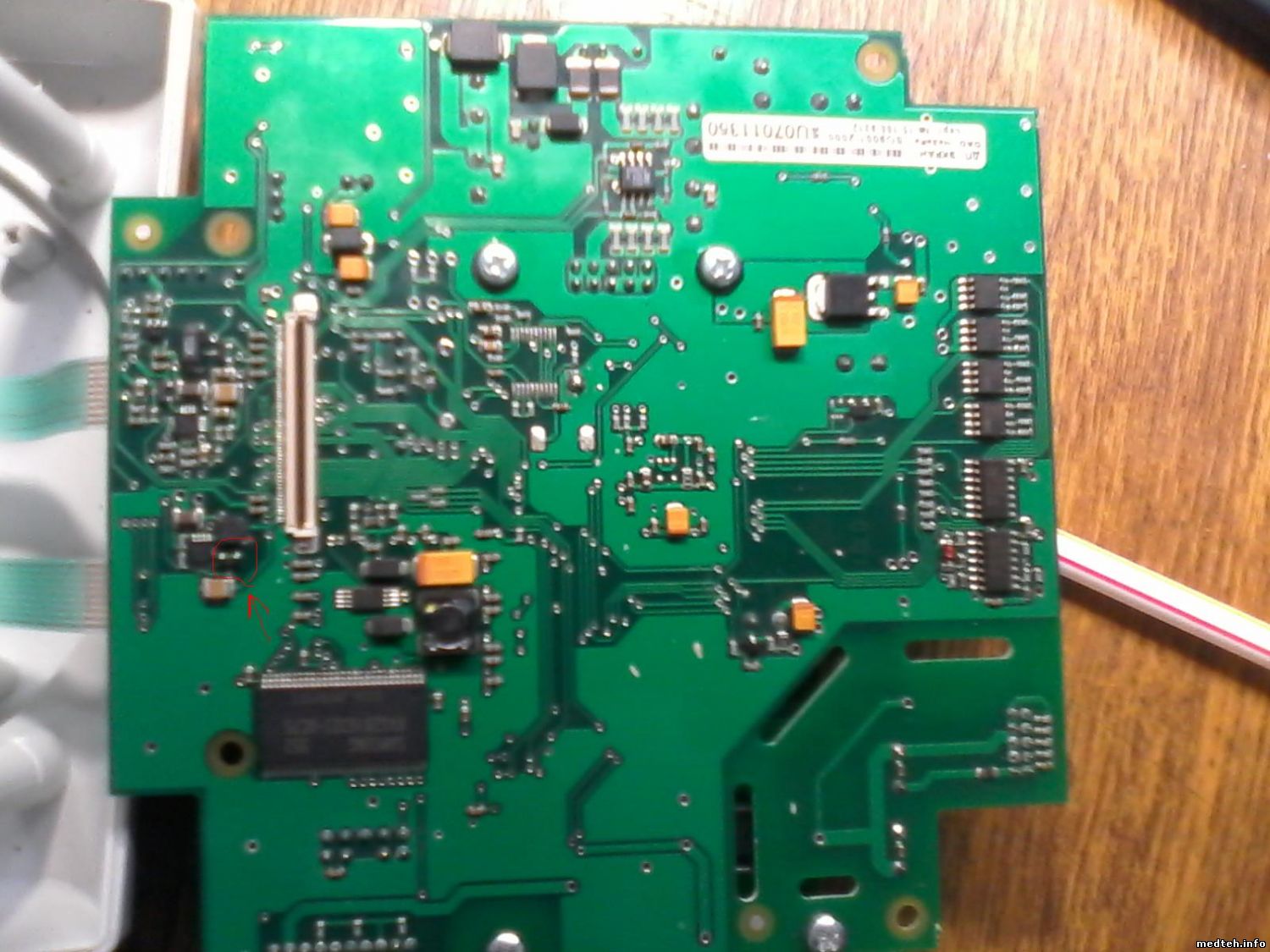

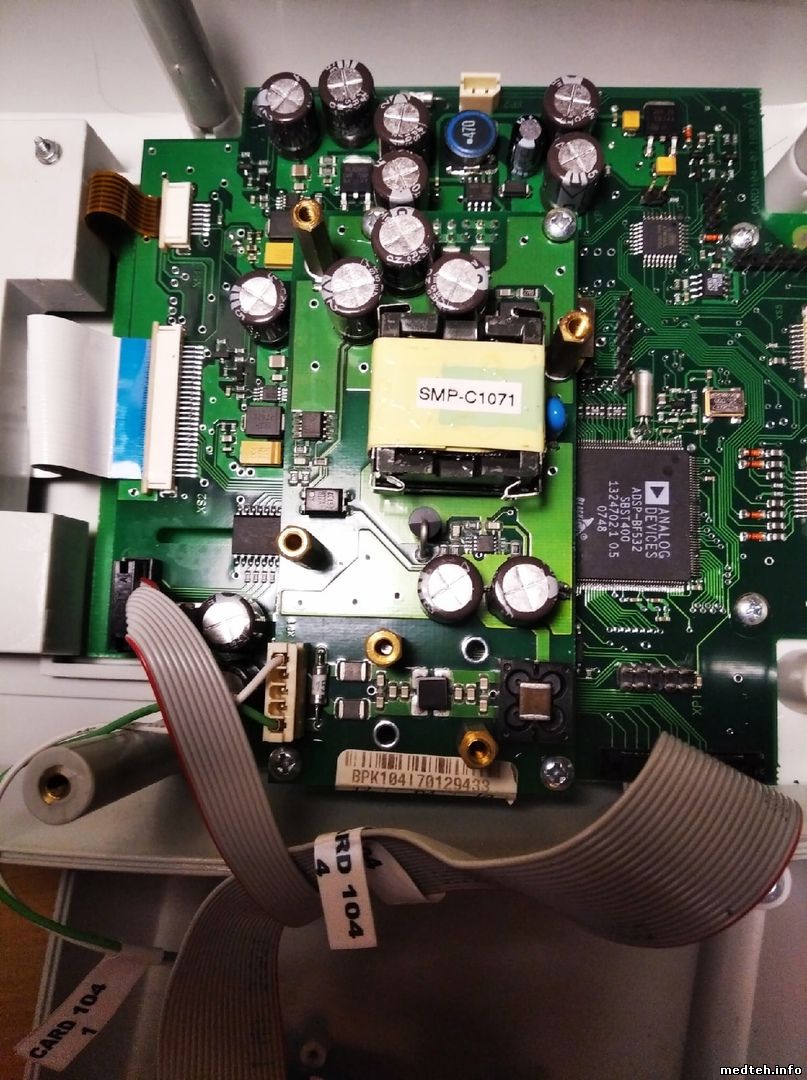

Помогите, пожалуйста, не могу определить что за элемент выгорел.
Проблема: при работе от аккумулятора, индикация показывает что аккумулятор практически разряжен и через пару минут аппарат отключается.
При вскрытии замер напряжения на аккумуляторе показал 12 вольт, т.е. он заряжен. Обнаружил на плате выгоревший элемент и вспучившийся конденсатор. Конденсаторы я заменю все, до кучи, а вот определить какой элемент сгорел, по надписи определить не смог, похож на диод, то ли это диод шоттки, то ли стабилитрон, никакой инфы на него не нашёл.
Подскажите, пожалуйста, что это за элемент, на что его можно заменить. Фото платы и выгоревшего элемента прилагаю.
Почему-то грузится только два фото, добвляю ссылку на фото платы https://yadi.sk/d/AiQefAqP3EHDeh
.

Добавил ещё 2-е фотографии платы, почему-то грузятся только две последние.


Сообщение отредактировал Oleger - Среда, 01.Мар.2017, 17:54

AlexiumДата: Среда, 01.Мар.2017, 17:52 | Сообщение # 103
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
PMEG4010 shottky diod???

OlegerДата: Среда, 01.Мар.2017, 18:17 | Сообщение # 104
Стажер
У вас сообщений: 23
начинающий
OFFлайн
Российская Федерация

Барнаул
Похоже, что он datasheet на него нашёл.
Спасибо большое.

ajdarДата: Четверг, 16.Мар.2017, 10:49 | Сообщение # 105
У вас сообщений: 123
Директор предприятия
OFFлайн
Российская Федерация

г.Ульяновск
Доброго дня!

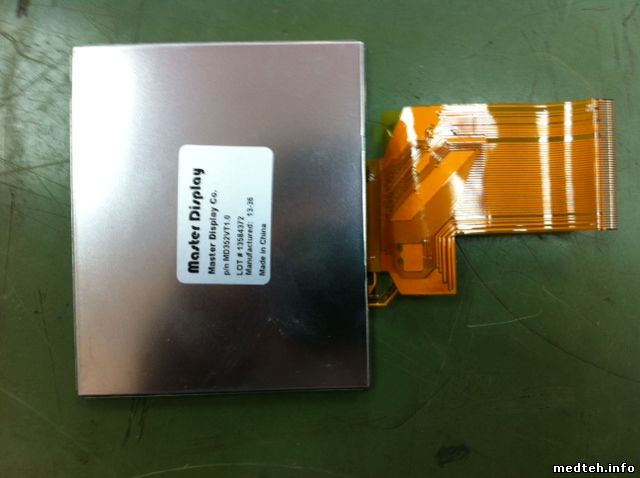

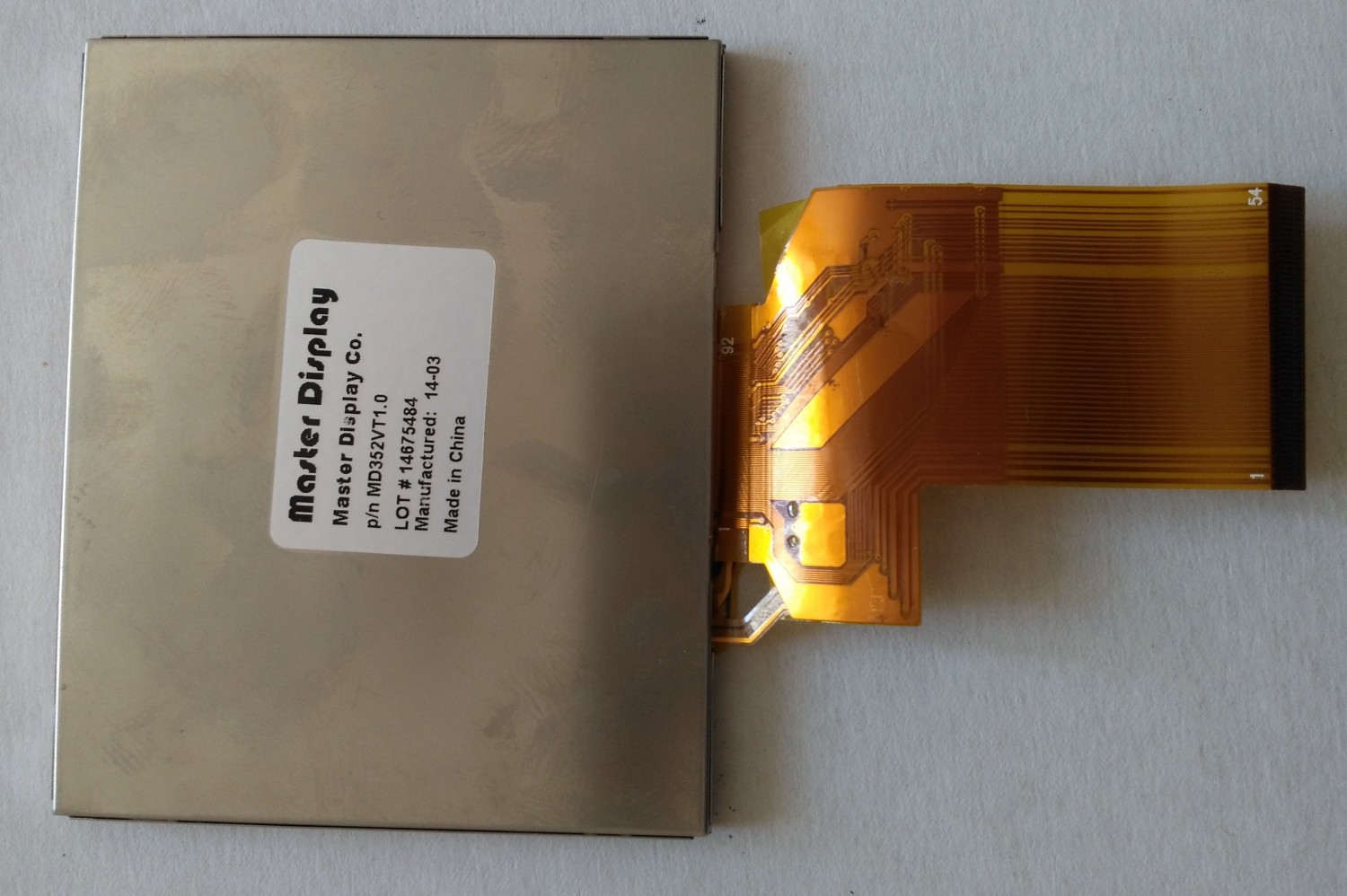

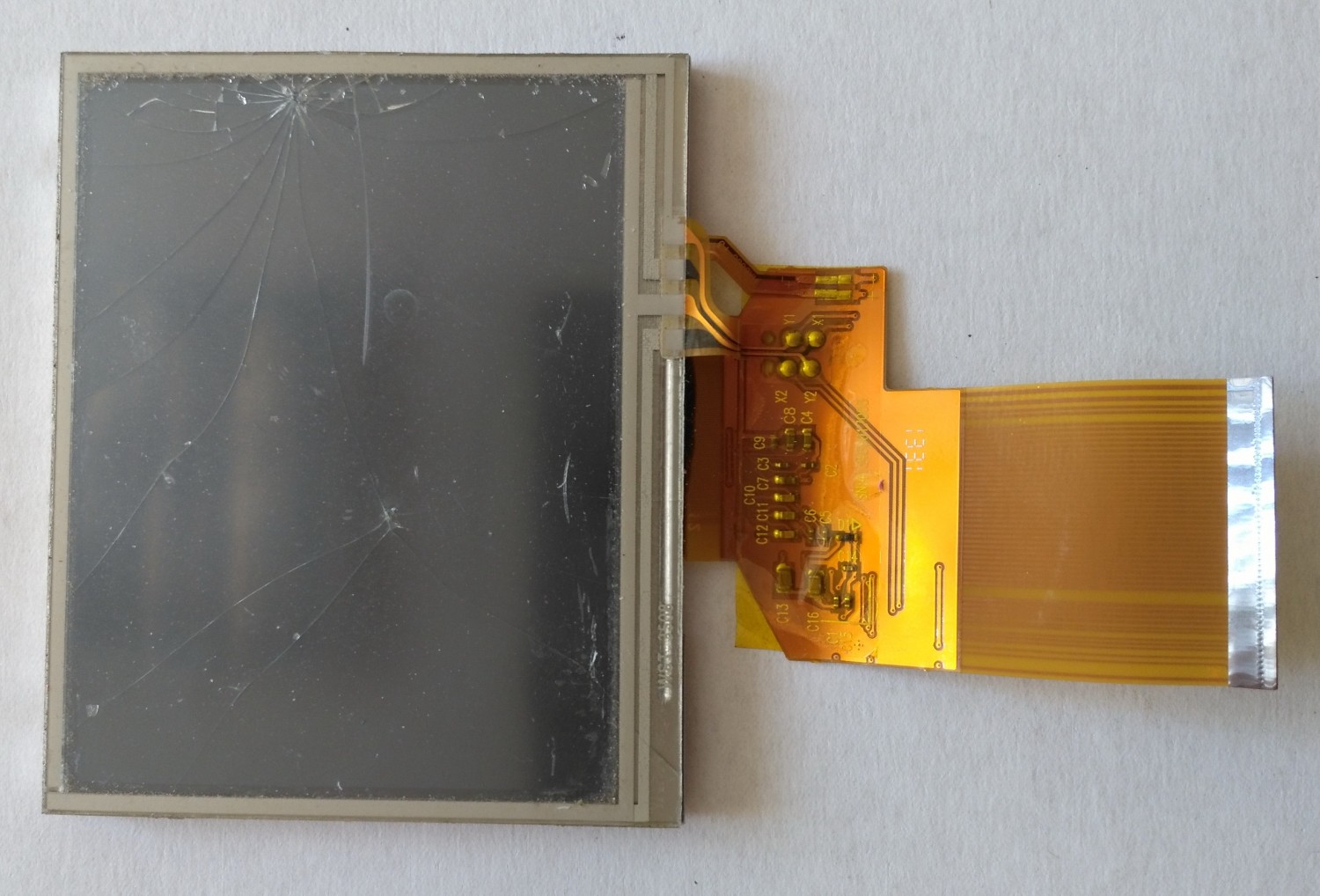

Подскажите, что за дисплей?
Какой аналог можно поставить?
Фото прилагаю.



KamelotДата: Четверг, 25.Янв.2018, 15:35 | Сообщение # 106
Стажер
У вас сообщений: 9
ремонтник медицинской аппаратуры
OFFлайн
Украина

Харьков
Здравствуйте!
Помогите советом или поиском. У меня Юкард-100. Лентопротяжный механизм. Поломка: - не протягивает ленту.
Разобрал. На редукторной части лентопротяжки нет вообще контактной шестерни (та, которая к ролику протяжки касается).
Где её можно раздобыть или в сборе с кареткой приобрести можно?
По безнадёги уже думаю из резинки изготовить, а чтоб крутилась легко вовнутрь трубку пластиковую вставить, но это будет ужасный-ужас ((

KamelotДата: Вторник, 20.Фев.2018, 20:25 | Сообщение # 107
Стажер
У вас сообщений: 9
ремонтник медицинской аппаратуры
OFFлайн
Украина

Харьков
Всем привет!
С Юкардом-100 разобрался. Причина была в выработке. Решение подставил по плоскость термопечатающей каретки пластину и причину с треском-прокруткой устранил. Пропавшую шестерню нашёл biggrin
- это уже мой был прокол, не доглядел.
Всем удачи в ремонте! bye2

nikolai-m71Дата: Среда, 27.Мар.2019, 14:42 | Сообщение # 108
Участник
У вас сообщений: 159
инженер
OFFлайн
Российская Федерация

Ниж. Нов.
Добрый день.
Пришёл в ремонт ЭКГ Юкард-100.
При запуске пишет: "ошибка SIM-карты". В верхнем левом углу значок телефона светится серым светом.
Разъёмы чистил, симку в телефон вставлял - звонит. На плате GPS-модуля напряжение +3.3 и +14 вольт присутствуют, светодиод светится. Саму плату промыл спиртом.
Кто знает что делать?
Подскажите.
Заранее спасибо.

ШвейкДата: Вторник, 03.Авг.2021, 17:41 | Сообщение # 109
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация

Миасс
Всем привет!

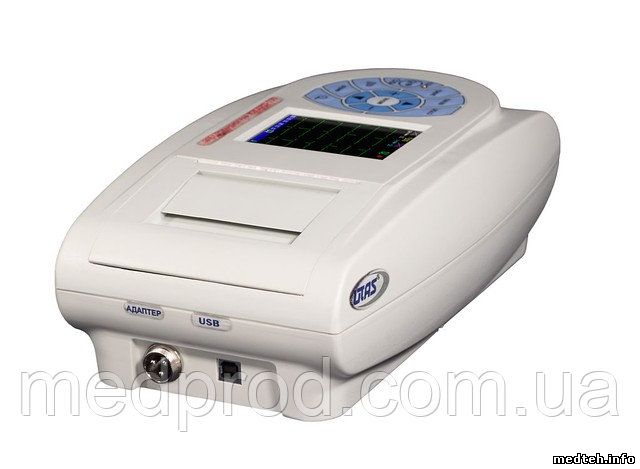

Подарили в больничке списанный "Юкард-100". В моём посёлке в ФАПе нет кардиографа, так бывает ...
Я его глянул, там проблема была в лентопротяжке, сделал, от АКБ работает, но что втыкать в разъём у меня нет ...
Догадываюсь, что этот кардиограф тупо работал от бортовой сети авто. Если так, то подскажите, какую напругу желательно подавать, тут как бы я видел в теме 14 В. А если подать 12 В, к примеру, от дозатора Уникон? Будет ли работать?
Даже спрошу по другому, будет заряжать АКБ или нет?
Понимаю, что там стоит 12-ти вольтовый свинцовый, который заряжается от 14.8 вольт, но в кардиографе есть свой импульсный БП.
Заморачиваться не хочу, хочу собрать и подарить. Экспериментировать не хочется, вдруг спалю чего, хочется просто отдать и всё.
Буду признателен, если кто даст реальный совет yes

bektyishДата: Вторник, 03.Авг.2021, 19:22 | Сообщение # 110
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
Швейк, электропитание прибора осуществляется от:
• электрической сети переменного тока напряжением 220 В 10% и частотой 50 Гц 0,5 Гц;
• от бортовой сети автомобиля напряжением от 12 В до 15 В (автомобильный адаптер - опционально);
• от встроенного аккумулятора (не менее 4 часов работы).

https://www.medtechsnab.com/omega_s....ual.doc
https://docplayer.ru/75997561-Elektrokardiograf-yukard-100.html
https://docplayer.ru/8863175....00.html

ШвейкДата: Вторник, 03.Авг.2021, 19:38 | Сообщение # 111
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация

Миасс

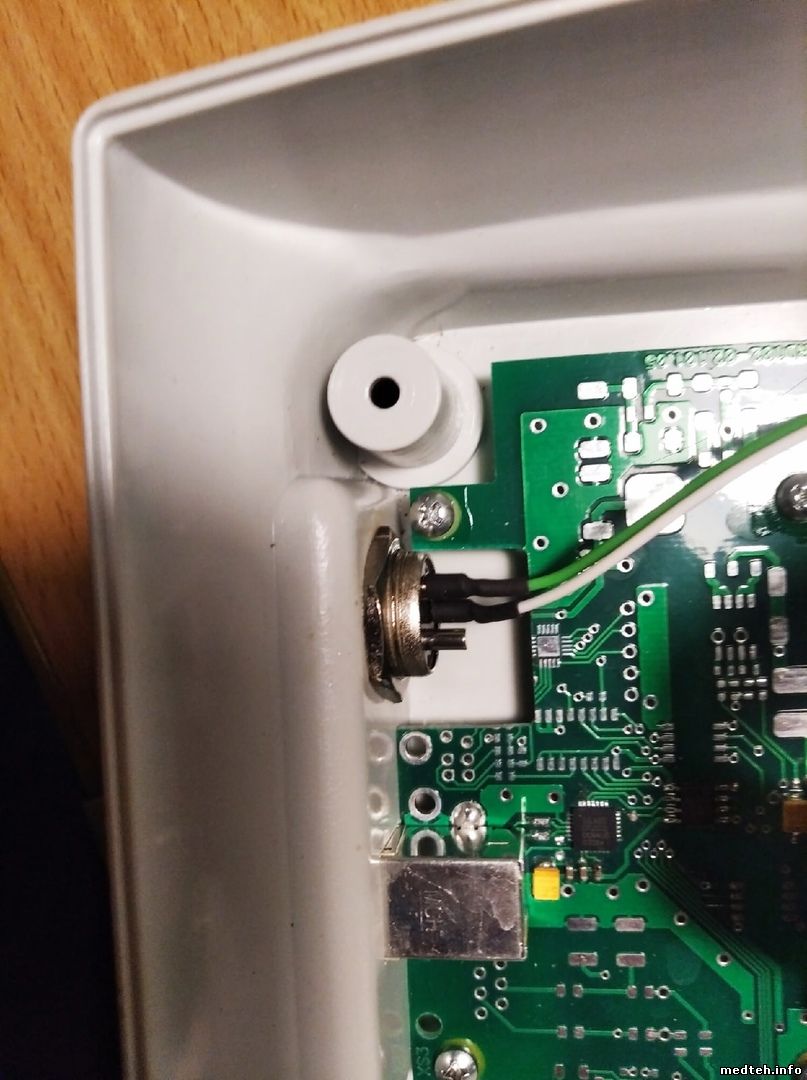

bektyish, первая ссылка не даёт то, что втыкается в разъём с тремя папами, две ссылки не рабочие у меня, пишет: нет доступа к сайту.
Я всё уже перелопатил в инете, мне просто нужно спросить у тех, кто реально видел именно такой прибор, с таким питающим разъёмом, а в инете обыкновенный разъём, как на всякой бытовухе. там на входе стоят кондёры на 35 вольт две штуки, даже если допустить что стоят последовательно, то какие-то 220 вольт из сети. yes


Сообщение отредактировал Швейк - Вторник, 03.Авг.2021, 19:41

bektyishДата: Среда, 04.Авг.2021, 02:40 | Сообщение # 112
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
3.2 Адаптер сетевой.
Адаптер сетевой (АС) является источником низковольтного напряжения постоянного тока (Рисунок 9).
Адаптер сетевой предназначен для питания основного блока приборов от сети переменного тока напряжением 220 В.
Адаптер смонтирован в отдельном корпусе из диэлектрического материала (1), снабжён сетевым шнуром с двухполюсной сетевой вилкой
(2) и выходным шнуром (3).
По способам обеспечения электробезопасности АС отвечает требованиям IEC 60601-1.
Питание от 220 через адаптер (блок питания)

Разъёмы обычно ставят - какие нашли - определить полярность не составит труда.

ШвейкДата: Среда, 04.Авг.2021, 06:17 | Сообщение # 113
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация

Миасс
Цитата bektyish ()
Адаптер сетевой (АС) является источником низковольтного напряжения постоянного тока
Ну вот, совсем другой коленкор. Значит просверлю рядом дыру и поставлю разъём, какой найду, чтобы подключить БП на 12 вольт. Ибо, как я понимаю логически, что без адаптера он тупо подключается к бортовой сети авто. Думаю, от дозатора униконовского потянет. yes Тем паче, если что у него легко можно поднять напругу на пару вольт. drinks dance2
Мой вопрос закрыт wink


Сообщение отредактировал Швейк - Среда, 04.Авг.2021, 06:18

margaritlvovitcДата: Суббота, 08.Окт.2022, 05:07 | Сообщение # 114
Стажер
У вас сообщений: 20
техник по ремонту и обслуживанию ме
OFFлайн
Украина

Балта
ЭКГ "Юкард-100", 2008 г.в., нет заряда АКБ.
При предыдущем ремонте был выявлен сгоревший предохранитель в цепи АКБ, который был заменён и установлена новая заряженная батарея.
Спустя некоторое время АКБ разрядилась, т.е. нет заряда.
При детальном осмотре платы были выявлены сгоревшие - диод с надписью P728L и микруха с 8-ю ножками (по идее, это контроллер заряда) с надписью P733H.
Поиск в нете по индетификации данных элементов не дал результата.
Нужна помощь в определении этих деталей и возможной их замены аналогом.
.

margaritlvovitc, см. 1.1 и 1.5.

GendzyДата: Понедельник, 06.Фев.2023, 13:46 | Сообщение # 115
Стажер
У вас сообщений: 7
Руководитель сервисного отдела
OFFлайн
Украина

Киев
По ремонту медоборудования Ютас можете обращаться в официальный сервисный центр. 0954362149

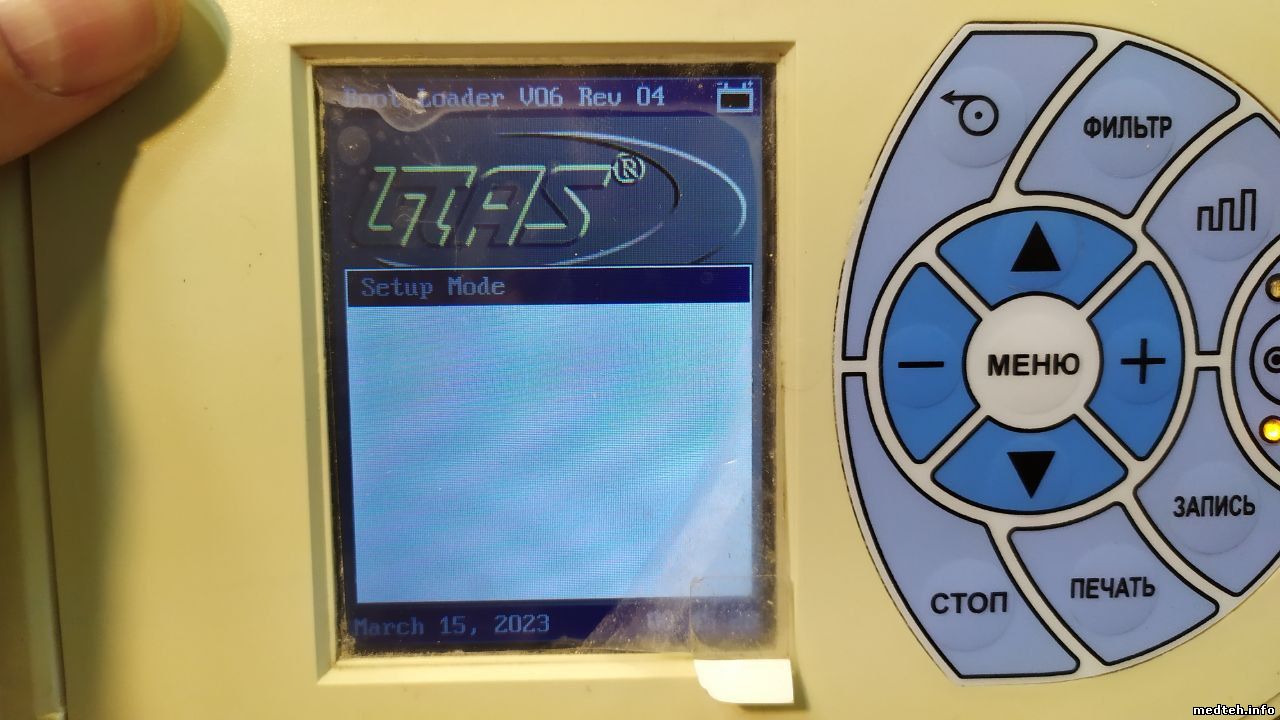

VladykaДата: Пятница, 17.Мар.2023, 15:34 | Сообщение # 116
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина

Донецк(ДНР)
Добрый день.
Подскажите, что можно сделать с аппаратом "Юкард-100" от Ютас - не загружается, пишет: "Setup Mode".
Аккумулятор и внутренняя CMOS батарея были в нуль разряжены.
Замена ничего не поменяла.
Фото прилагается:


<-------V/'L'@Дb)KA------->

VladykaДата: Понедельник, 20.Мар.2023, 11:54 | Сообщение # 117
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина

Донецк(ДНР)
Добрый день.
Подскажите, что можно сделать с аппаратом "Юкард-100" от Ютас - не загружается, пишет: "Setup Mode".
Аккумулятор и внутренняя CMOS батарея были в нуль разряжены.
Замена ничего не поменяла.
Фото прилагается.
.

Повторное сообщение перенесено из раздела: "Что ищем".
Vladyka, Вы последнее время стали активно нарушать Правила Форума - Вам ЗАМЕЧАНИЕ !
Для руководства и правильного поведения на Форуме и в теме обязательно прочитайте, уразумевая, по ссылке
с.261.

Причина редактирования: перед тем как постить, просмотрите структуру Форума и его Правила.


<-------V/'L'@Дb)KA------->

GALICH280770Дата: Четверг, 22.Фев.2024, 19:23 | Сообщение # 118
Заглянувший
У вас сообщений: 3
Слесарь сборщик РЭА
OFFлайн
Украина

Одесса
Цитата Vladyka ()
Setup Mode

Возможно, залипла одна из кнопок и при включении кардиограф входит в сервисный режим.
Как вариант - проследить до контактов разъёма клавиатуры до пинов включения, отсоединить клавиатуру и включить.

Форум медтехников » Медицинское оборудование (тех. разделы) » Функционально диагностическое оборудование » Электрокардиограф "ЮКАРД-100" (Украина) (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 3 из 3
  • «
  • 1
  • 2
  • 3
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Стоматустановка INTEG...[ovalka (16.Апр.2024)]
2. Анализатор гематологи...[AdminGKB3 (16.Апр.2024)]
3. Увлажнитель дыхательн...[МВР (16.Апр.2024)]
4. Дефибриллятор ДКИ-Н-1...[Nokier (16.Апр.2024)]
5. Анализатор гематологи...[Nurdara (16.Апр.2024)]
6. Стерилизатор паровой ...[yblod5 (15.Апр.2024)]
7. Увлажнитель дыхательн...[МВР (15.Апр.2024)]
8. Кислородный концентра...[Olegosh (15.Апр.2024)]
9. Лабораторная техника ...[Sokorutov2013 (13.Апр.2024)]
1. Accuvix v20 - Service...[11.Апр.2024]
2. ГП 40 МО[19.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Сервисная инструкция ...[01.Фев.2024]
7. Сервисный мануал Sysm...[11.Янв.2024]
8. УЗТ 1.07Ф (схемы)[06.Дек.2023]
9. ПО для OEC 9800 9900 ...[04.Ноя.2023]
10. мануал[31.Авг.2023]
1. ovalka[16.Апр.2024]
2. Befales[16.Апр.2024]
3. AdminGKB3[16.Апр.2024]
4. amadara01[16.Апр.2024]
5. FrostTsew[15.Апр.2024]
6. USER1045[15.Апр.2024]
7. dapewe[15.Апр.2024]
8. Sppi9[15.Апр.2024]
9. Крис[15.Апр.2024]
10. Universal_medtech[15.Апр.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
