Форум медтехников » Медицинское оборудование (тех. разделы) » Физиотерапевтическое оборудование. » Аппараты магнитотерапии "Алимп-1" и "Алимп-1М" (Неполадки/проблемы, опыт и советы по их устранению)
Аппараты магнитотерапии "Алимп-1" и "Алимп-1М"
msizДата: Четверг, 18.Июн.2009, 19:17 | Сообщение # 1
Стажер
У вас сообщений: 38
инженер со стажем
OFFлайн
Российская Федерация

Ищу схему на аппарат магнитотерапии "Алимп-1".

genvikДата: Четверг, 08.Окт.2009, 20:14 | Сообщение # 2
электромеханик
OFFлайн
Российская Федерация

Москва
Какой аппарат "Алимп-1" имеется ввиду?
Есть старый "Алимп-1", где кольца подключаются к аппарату с помощью штеккеров, и новый "Алимп-1", где кольца подключаются с помощью двух разъёмов.
Что с аппаратом?

valiusДата: Вторник, 02.Ноя.2010, 17:07 | Сообщение # 3
Стажер
У вас сообщений: 41
медтехник
OFFлайн
Российская Федерация

Новосибирск
Не работает новый "Алимп-1", получен в 2005 г., работает нормально при 100 % и 100 гц, а при 30 % никакой реакции индикации, кто-нибудь сталкивался?
Ни схем, ничего нет unknown

babysh-mДата: Вторник, 02.Ноя.2010, 17:43 | Сообщение # 4
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
К сожалению, схемы на этот аппарат не видел.
Как он ведёт себя на других частотах?
По тем данным, какие есть нужно смотреть модулятор.
Попробуй пройтись от входа оконечного усилителя НЧ к генератору.
Удачи.

creytДата: Вторник, 02.Ноя.2010, 18:33 | Сообщение # 5
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
Посмотри ноги у мощных транзисторов, отламываются от вибрации из-за того что их монтажники загибают под прямым углом.Ну и вообще пайки.

у меня все диоды болят

babysh-mДата: Вторник, 02.Ноя.2010, 19:48 | Сообщение # 6
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Quote (creyt)
Посмотри ноги у мощных транзисторов, отламываются от вибрации

Тогда бы не работал при 100%.

valiusДата: Среда, 03.Ноя.2010, 11:38 | Сообщение # 7
Стажер
У вас сообщений: 41
медтехник
OFFлайн
Российская Федерация

Новосибирск
вскрыл, стоит кондёр 4700 мкФ - 100 В вспух

babysh-mДата: Среда, 03.Ноя.2010, 18:34 | Сообщение # 8
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Цитата valius ()
стоит кондёр
А где стоит?
Нужно смотреть окружение, почему-то он вспух - без причин это бывает редко.
Так что, "шарься" дальше.
Удачи!

creytДата: Среда, 03.Ноя.2010, 18:37 | Сообщение # 9
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
А ещё разьём силовой с транса выгорает.

у меня все диоды болят

valiusДата: Среда, 17.Ноя.2010, 21:39 | Сообщение # 10
Стажер
У вас сообщений: 41
медтехник
OFFлайн
Российская Федерация

Новосибирск
Спасибо всем!!!

creyt, кстати, всё дело, похоже, в разъёме, стояли над душой, работать больше нечем, даже не дали разъём поменять, я его немного почистил и вставил обратно (в районе трёх контактов разъём почернел), заработало. Проработал недели 2, опять таже кухня. Всё-таки придётся, наверное, менять его да? Вы его меняли?

luginaДата: Среда, 08.Дек.2010, 00:50 | Сообщение # 11
Стажер
У вас сообщений: 21
123
OFFлайн
Российская Федерация

подмосковье руза
Была подобная неисправность. Вылавливал около 2-х месяцев.
Т.е. видно было, что наука о контактах, но неисправность периодически всплывала вновь. Последний раз пропаял переходы на плате, а именно, поставил проводки и уже полгода не возвращаюсь к данному аппарату. : bye 2 :

creytДата: Среда, 08.Дек.2010, 04:23 | Сообщение # 12
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
А ещё обмотки на индукторах обрываются.

у меня все диоды болят

babysh-mДата: Среда, 08.Дек.2010, 18:10 | Сообщение # 13
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
valius, вспомнил, к стати, приходил старый "Алимп" в ремонт. Неисправны были часть оконечных усилителей НЧ, собранных по стандартной схеме. Одной из особенностей конструкции мы с удивлением обнаружили, что общая "земляная" шина на усилители проложена через корпус!!!! Болты крепления блоков усилителей окислились и привет - нет питания на оконечниках. Какая сво... сделала такую разработку? diablo
Проверь на наличие такого подарка у себя, и если таковое имеет место быть, продублируй проводом.
Удачи.

kusovnДата: Пятница, 10.Дек.2010, 23:53 | Сообщение # 14
Стажер
У вас сообщений: 31
инженер в сервисной организации
OFFлайн
Российская Федерация

Евпатория
Схема есть, но в твёрдой копии, как-то получал с завода по запросу, постараюсь в понедельник отсканить, сброшу в хранилище

medteh_toДата: Четверг, 24.Фев.2011, 12:14 | Сообщение # 15
Стажер
У вас сообщений: 11
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Схема есть, вроде, сейчас модератору скину (если получится), чтобы в хранилище загрузили. Сам пока не могу ...

DenkotДата: Четверг, 24.Фев.2011, 13:57 | Сообщение # 16
OFFлайн
Российская Федерация

.
Добавил в хранилище

Нуждающиеся благодарят medteh_to.


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

SSMP26Дата: Пятница, 10.Июн.2011, 10:14 | Сообщение # 17
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация

Ставрополь
Медтехникой занимаюсь недавно ... Принесли на ремонт "АЛИМП"...
Судя по конструкции (подключение катушек штекерами) - старой модели ... Судя по состоянию - чинённый многократно ...
Схема не помешала бы ... Поскольку скачивать схемы "на халяву" права пока не заработал, готов и заплатить ...
Но есть вопрос: по ссылке выше лежит схема на старый аппарат или на новый? Насколько велики различия этих схем?

primaДата: Пятница, 10.Июн.2011, 21:07 | Сообщение # 18
Заглянувший
У вас сообщений: 2
техник-электроник
OFFлайн
Российская Федерация

курск
То же вопрос, схема на "Алимп-1" (новый или старый), проблема в том, что пришёл "Алимп-1" (новый) весь перепаханный.
Интервсует номинал R6 (сгорел до неузнаваемости).

STarasДата: Пятница, 10.Июн.2011, 21:39 | Сообщение # 19
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
В схеме что по ссылке выше:
- Узел питания МБФИ.467939.004
- Узел управления МБФИ.469157.008

SSMP26Дата: Вторник, 14.Июн.2011, 08:40 | Сообщение # 20
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация

Ставрополь
Cпасибо!
Наверное, мне эти схемы не помогут, поскольку в имеющемся экземпляре "АЛИМП"-а подобных узлов не наблюдается unknown

STarasДата: Среда, 15.Июн.2011, 23:17 | Сообщение # 21
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Нужен паспорт - описание - инструкция по эксплуатации на "Алимп". (Не схема).

SSMP26Дата: Пятница, 17.Июн.2011, 11:27 | Сообщение # 22
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация

Ставрополь
У меня есть паспорт на "старый" "АЛИМП", но нет сканера unknown
В паспорте, в общем-то, технической информации немного... Может Вам "зачитать" какие-то пункты?
Есть вопрос к работавшим с исправным "АЛИМП"-ом: 10 Гц и 100 Гц - это частота тактовых импульсов, подаваемых на триггеры 133ТМ2, или с такой частотой должны мигать светодиоды? Аппарат удалось запустить, поменяв пару микросхем 133ЛА8 и переключатель "100 Гц"... ну и кое-что по мелочи в модуле питания... Еще, правда, из 8-ми ключей исправно только 3, но признаки жизни аппарат уже подает - светодиодами моргает... Так вот, в положении "10 Гц" светодиоды образуют "бегущую строку", где каждый светодиод моргает гораздо реже, нежели 10 Гц, в положении "100 Гц" все светодиоды моргают "одновременно", но заметно на глаз... Так и должно быть, или тактовую частоту надо повышать?
Еще оказалось, что КТ809А - дефицит! Свои запасы такого старья уже повыкидывал... оказалось, что так же поступили и знакомые радиолюбители biggrin
Ради интереса, припаял вместо КТ809 полевик IRF540 (попался под руку) - работает! Гонял аппарат минут сорок на 100% 100Гц - полевик даже не нагрелся... Попробовал нарочно втыкать-вытыкать индуктор на канале, где полевик, на включенном аппарате - никаких эмоций! Теперь думаю... может поменять все КТ809 на полевые, ибо полевых полно на неисправных платах от разных современных девайсов? Правда, мне показалось, что светодиод на том канале, где полевик, моргает как-то "резче"... Возможное объяснение этому - полевик быстрее открывается-закрывается по сравнению с древним биполярником (фронты импульсов круче получаются)... Интересно, как это может сказаться на "физиотерапевтических" свойствах аппарата? Есть у кого мысли по этому поводу?

STarasДата: Пятница, 17.Июн.2011, 17:53 | Сообщение # 23
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (SSMP26)
Может Вам "зачитать" какие-то пункты?
- да наверное не получится. Много придется зачитывать - и параметры, и описание, и порядок работы.

SSMP26Дата: Понедельник, 20.Июн.2011, 13:09 | Сообщение # 24
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация

Ставрополь

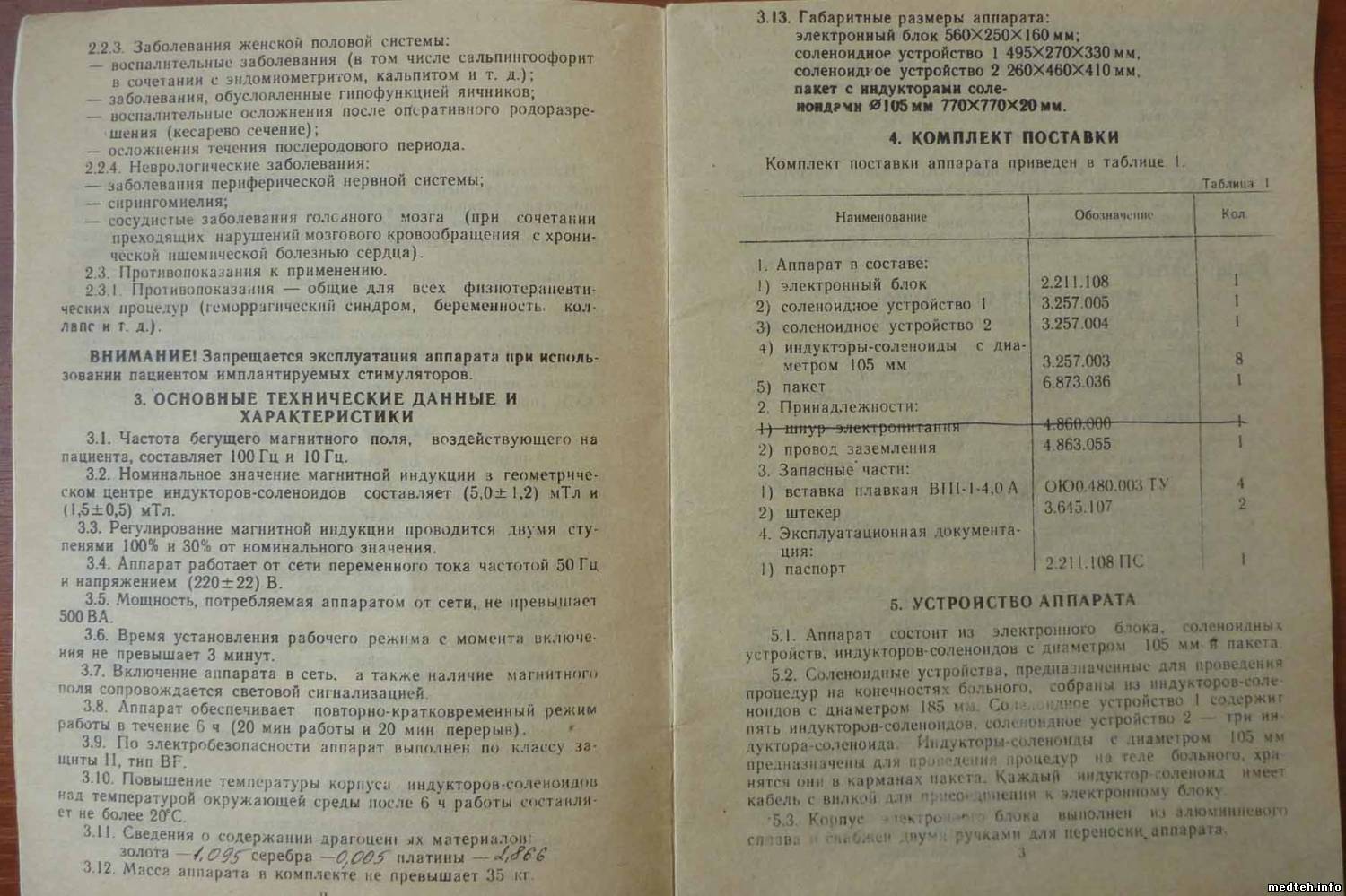

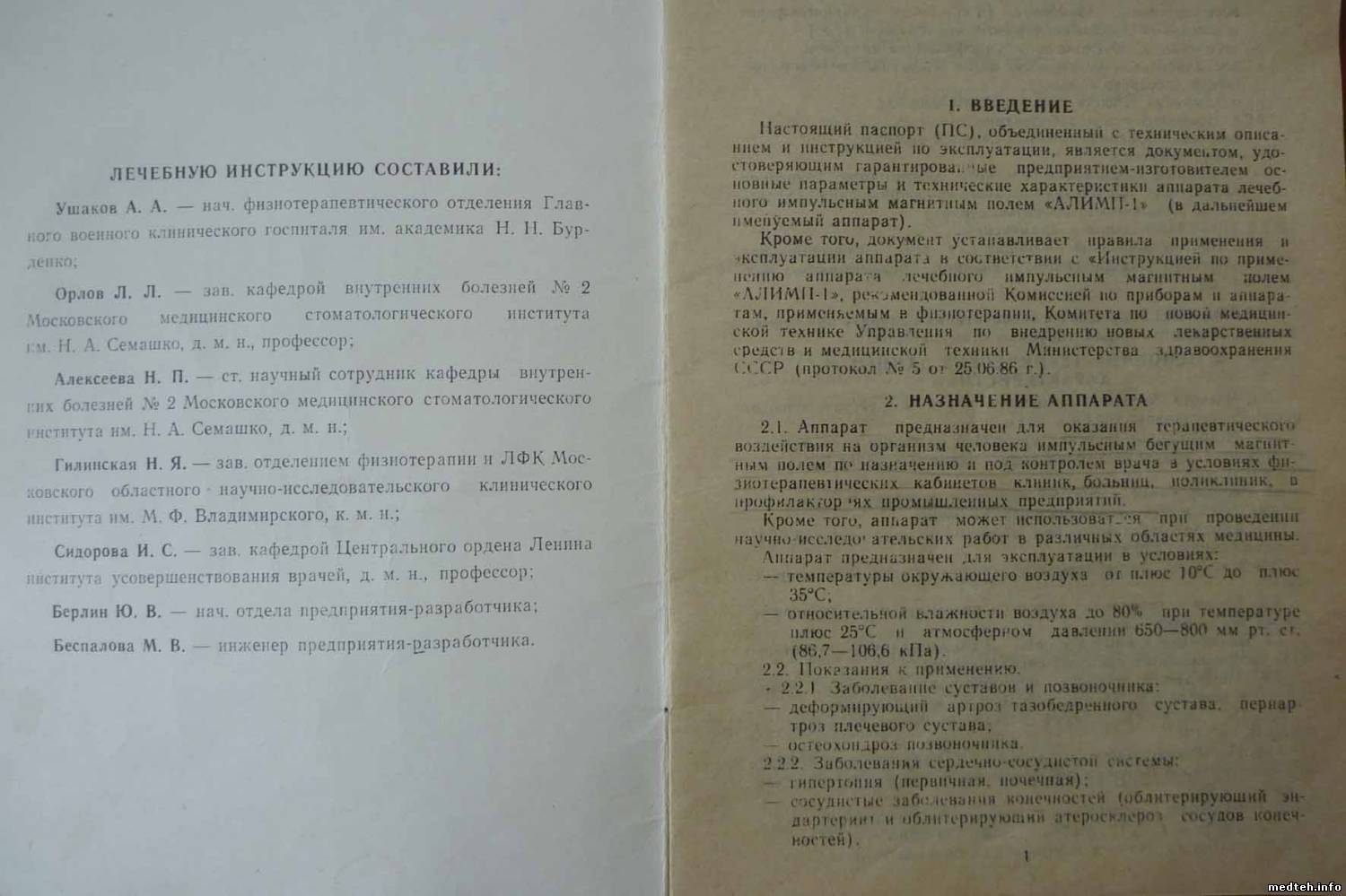

Фото страниц с параметрами, описанием и порядком работы... На последующих страницах изложены лечебные методики...

STarasДата: Понедельник, 20.Июн.2011, 17:14 | Сообщение # 25
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
SSMP26, спасибо, почитаем.

primaДата: Пятница, 01.Июл.2011, 23:18 | Сообщение # 26
Заглянувший
У вас сообщений: 2
техник-электроник
OFFлайн
Российская Федерация

курск
Так как нет схемы на "Алимп-1", и нигде не нашёл, у одних нет такого аппарата, у других на гарантии, путём всяких вычислений поставил 20 Ом R6 (блок 758 726 014 izm 1; 467 939 002 izm 1). Хотелось бы поточнее, может кто подскажет?

alfredДата: Вторник, 06.Сен.2011, 14:38 | Сообщение # 27
Стажер
У вас сообщений: 19
Инженер- наладчик 1 категории
OFFлайн
Российская Федерация

Набережные Челны
Помогите со схемой на "Алимп-1" индукторы включаются через разёмы. В схеме нет таймера времени.
Пришлите на е-майл: chmt67@mail.ru


Сообщение отредактировал alfred - Вторник, 06.Сен.2011, 14:40

svromДата: Вторник, 20.Сен.2011, 22:35 | Сообщение # 28
Стажер
У вас сообщений: 33
инженер
OFFлайн
Украина

Одесса
Добавил в хранилище схемы старого варианта "АЛИМП-1"!

valiusДата: Понедельник, 17.Окт.2011, 07:34 | Сообщение # 29
Стажер
У вас сообщений: 41
медтехник
OFFлайн
Российская Федерация

Новосибирск
Подскажите люди! Аппарат "Алимп" 2005 года, кольца подключается с помощью разъёмов. Кольца все уже изолентой поперемотаны, постоянно обрывали. Кто-нибудь может подсказать где их заказать можно? сколько спрашивал, никто ничего сказать не может! Адрес и телефон организации подскажите пожалуйста!

Говорят, что даже на 100%, стал греть меньше, мол не чувствуют. что греет как раньше, в чём может быть причина??? В аппарате или же в кольцах? По мне так греет нормально. В данном аппарате только обгорал разъём, я прямо к плате припаивался, индикация в норме. Просто есть ещё старый "Алимп" 1991 года, где кольца включаются штекерами, в нём на 100% греет аж жуть как жарко. А в новом я никогда такого жара не замечал.????

alfredДата: Пятница, 10.Фев.2012, 11:58 | Сообщение # 30
Стажер
У вас сообщений: 19
Инженер- наладчик 1 категории
OFFлайн
Российская Федерация

Набережные Челны
Помогите, нужна схема нового "Алипм-1".

DimitriusДата: Суббота, 11.Фев.2012, 10:29 | Сообщение # 31
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Цитата alfred ()
Помогите, нужна схема нового "Алипм-1".
Есть такая
__.rar (368.0 Kb)

creytДата: Пятница, 13.Апр.2012, 07:28 | Сообщение # 32
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
Народ, подскажите у кого в россии можно купить индукторы на этот достойный аппарат?
А то устало меня востанавливать работоспособность этих колечек.

ЛомастерДата: Пятница, 13.Апр.2012, 09:19 | Сообщение # 33
Участник
У вас сообщений: 196
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Аппарат "Алимп-1" кажется относиться к физиотерапевтическим аппаратам где для лечения используют магнитное поле, и нагрев тут вообще не причем. Теоретически он не должен греть, и только ввиду физиологических особенностей пациента, или нарушение режима работы аппарата индукторы греются. Но для лечения важен не нагрев, а магнитное поле и работоспособность аппарата можно определить измерив напряженость магнитного поля излучаемого индукторами специальными приборами.

svromДата: Четверг, 29.Ноя.2012, 11:26 | Сообщение # 34
Стажер
У вас сообщений: 33
инженер
OFFлайн
Украина

Одесса
Господа нетяне, может у кого найдётся схемка на новый "Алимп-1" с бестрансформаторным (вернее - с ВЧ преобразованием) блоком питания!

ВАДата: Суббота, 01.Дек.2012, 12:07 | Сообщение # 35
Стажер
У вас сообщений: 47
ТЕХНИК
OFFлайн
Украина

АЛЕКСАНДРИЯ
Может сгодится
-1-_-.pdf (31.6 Kb) · 5570836.pdf (15.0 Kb)

profisnabДата: Среда, 27.Фев.2013, 13:36 | Сообщение # 36
Стажер
У вас сообщений: 4
стажер
OFFлайн
Российская Федерация

Рязань
svrom, добрый день.
Пришлите, пожалуйста, схему на аппарат "АЛИМП-1" на е-mail: profisnabrzn@yandex.ru
Очень поможите.
.

Dimitrius, добрый день.
Подскажите, пожалуйста, существует ли вообще инструкция к аппарату "АЛИМП-1".
С нас больница требует, говорят, должна быть инструкция. Посылали запрос на завод "Новатор", но они молчат. Если возможно скиньте что вообще есть по этому аппарату, эл.адрес: profisnabrzn@yandex.ru

DimitriusДата: Среда, 27.Фев.2013, 21:34 | Сообщение # 37
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Цитата profisnab ()
существует ли вообще инструкция к аппарату "АЛИМП-1"
Добрый вечер.
Выслал на указанный адрес инструкцию на новый "АЛИМП-1".

profisnabДата: Четверг, 28.Фев.2013, 10:52 | Сообщение # 38
Стажер
У вас сообщений: 4
стажер
OFFлайн
Российская Федерация

Рязань
Спасибо большое.

GawrДата: Среда, 22.Май.2013, 07:51 | Сообщение # 39
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация

Георгиевск
Огромное спасибо за помощь и схему, это как "рыбак рыбака", так и технарь технарю друг и брат, теперь есть с чем копать "Алимп".

ricconДата: Пятница, 24.Май.2013, 13:49 | Сообщение # 40
Заглянувший
У вас сообщений: 2
инженер
OFFлайн
Украина

Киев
Здравствуйте.
У нас таже проблема со старым "Алимпом". Работоспособность, вроде, восстановили, но есть сомнения в правильности мигания индикаторов соответственно частоте. Она примерно в 10 раз ниже, чем установлено кнопками.
Так и должно быть?
Или это частота включения не каждого индуктора, а общая, т.е. каждый индуктор или 100/8 (или 10/8).

.
А какой должен быть ток через индуктор в режиме 100% интенсивности?
Форма импульса, я так понимаю, прямоугольная и большого значения не имеет?
Нужно ли соблюдать полярность включения индукторов?

Форум медтехников » Медицинское оборудование (тех. разделы) » Физиотерапевтическое оборудование. » Аппараты магнитотерапии "Алимп-1" и "Алимп-1М" (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Источник света (освет...[РемБаза (28.Мар.2024)]
2. Программа eFilm[naves (28.Мар.2024)]
3. УЗИ Mylab 50 ф.Esaote[vmpprogr (28.Мар.2024)]
4. Анализатор биохимичес...[Crossword (27.Мар.2024)]
5. Стерилизатор паровой ...[homen (27.Мар.2024)]
6. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
7. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
8. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
9. Микроэлектромотор NLX...[Alex_VVO (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. Биггиз123[28.Мар.2024]
2. RestorG[28.Мар.2024]
3. vmpprogr[28.Мар.2024]
4. semen81[28.Мар.2024]
5. kostushka[27.Мар.2024]
6. Avames[27.Мар.2024]
7. vyugov[27.Мар.2024]
8. avch[27.Мар.2024]
9. Ivpol[26.Мар.2024]
10. setmydream[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
