Аппарат высокоимпульсной магнитотерапевтический "ТЕСЛАМЕД"
Mike37Дата: Четверг, 03.Май.2012, 20:28 | Сообщение # 1
Стажер
У вас сообщений: 21
медтехник!
OFFлайн
Российская Федерация

Сургут
Попал в ремонт аппарат высокоимпульсной магнитотерапии "ТЕСЛАМЕД" по причине отключения во время сеанса. После перерыва аппарат снова работает несколько минут.
Вскрытие показало, что во время предыдущего ремонта было установлено советское зеленое сопротивление порядка15-20 Ватт (надписи нечитаемые) вместо штатного. Рядом с ним на плате нацарапано: 200 Ом 10 Вт (видимо родное сгоревшее). При работе оно разогревается до неимоверной температуры (шипит вода) и схема по каким-то причинам уходит в защиту.
Ещё замечено, что при прохождении импульсов они чувствуются не только в излучателе, но и по всему кабелю излучателя (даже больше чем в излучателе) - так должно быть или нет?
И почему кипит сопротивление, даже после замены на 25 ваттное?

Может кто сталкивался?


Сообщение отредактировал Mike37 - Четверг, 03.Май.2012, 22:30

Mike37Дата: Четверг, 17.Май.2012, 21:04 | Сообщение # 2
Стажер
У вас сообщений: 21
медтехник!
OFFлайн
Российская Федерация

Сургут

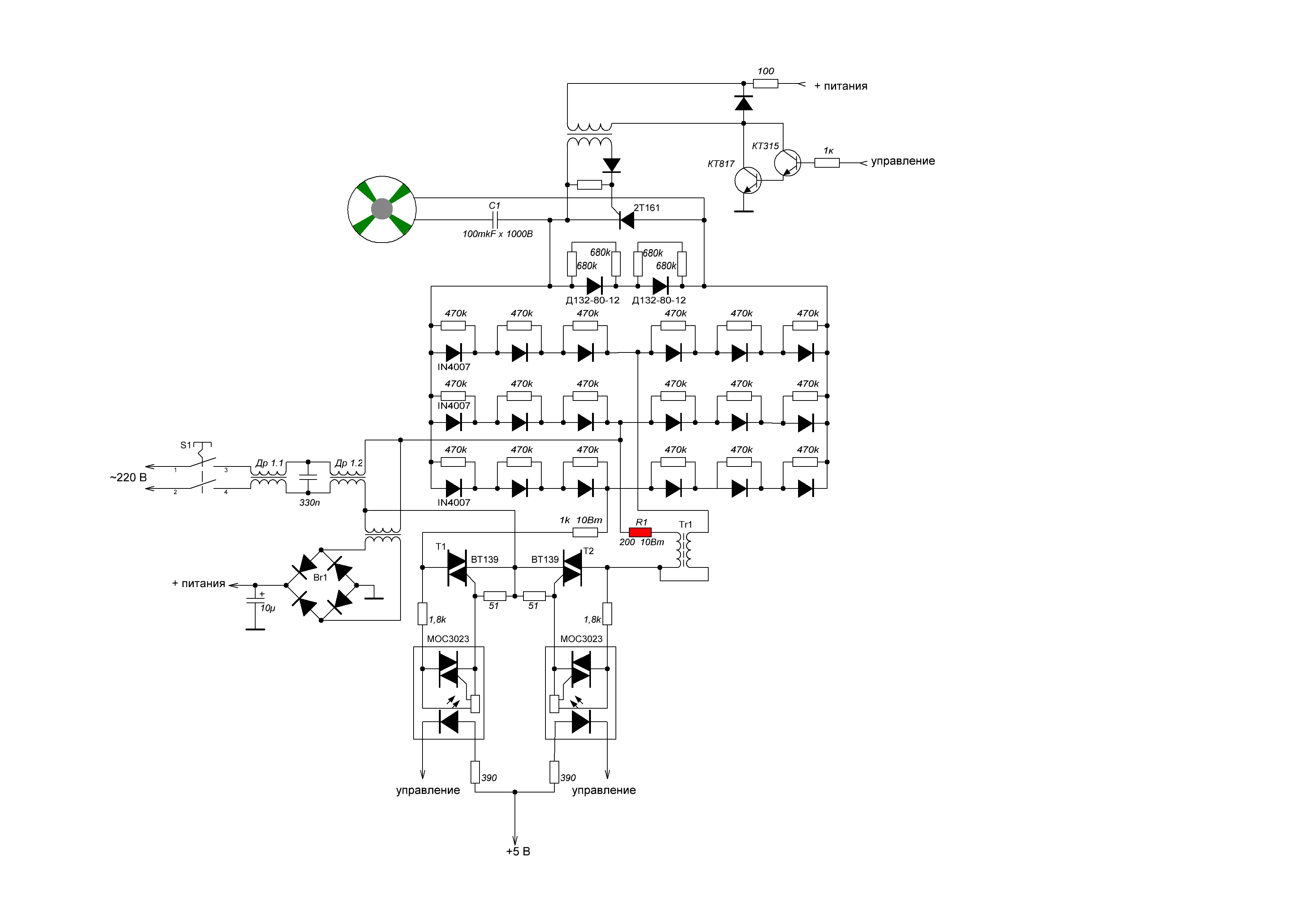

Накидал схему ...
Греется R1. Может его увеличить до килоома?
Ошиблись во время предыдущего ремонта?
Надо попробовать.
Кстати, защита, скорее всего, срабатывает от термодатчика, закреплённого на повышающем (~ до 900 вольт) трансформаторе Tr1.

SeptДата: Пятница, 18.Май.2012, 00:25 | Сообщение # 3
OFFлайн
Украина

Житомир
Вопос, какой симистор нужно пробить что бы раскалить указанное сопротивление?

Mike37Дата: Пятница, 18.Май.2012, 20:29 | Сообщение # 4
Стажер
У вас сообщений: 21
медтехник!
OFFлайн
Российская Федерация

Сургут
Вопрос о пробитом симисторе (t2) не стоит. Вопрос стоит о номинале резистора R1. В схеме не дорисовал цепь измерения напряжения на конденсаторе С1 (100мКфх1000В). Пока не зарядится конденсатор под завязку, импульса на разряд не будет – проверено путём увеличения номинала R1 до 400 Ом, в непрерывном режиме – время между импульсами увеличилось в ~ 1,2 – 1,4 раза. Это косвенно подтверждает рекламный ролик на сайте производителя, где время между импульсами ещё больше на том же режиме.

SeptДата: Суббота, 19.Май.2012, 01:08 | Сообщение # 5
OFFлайн
Украина

Житомир

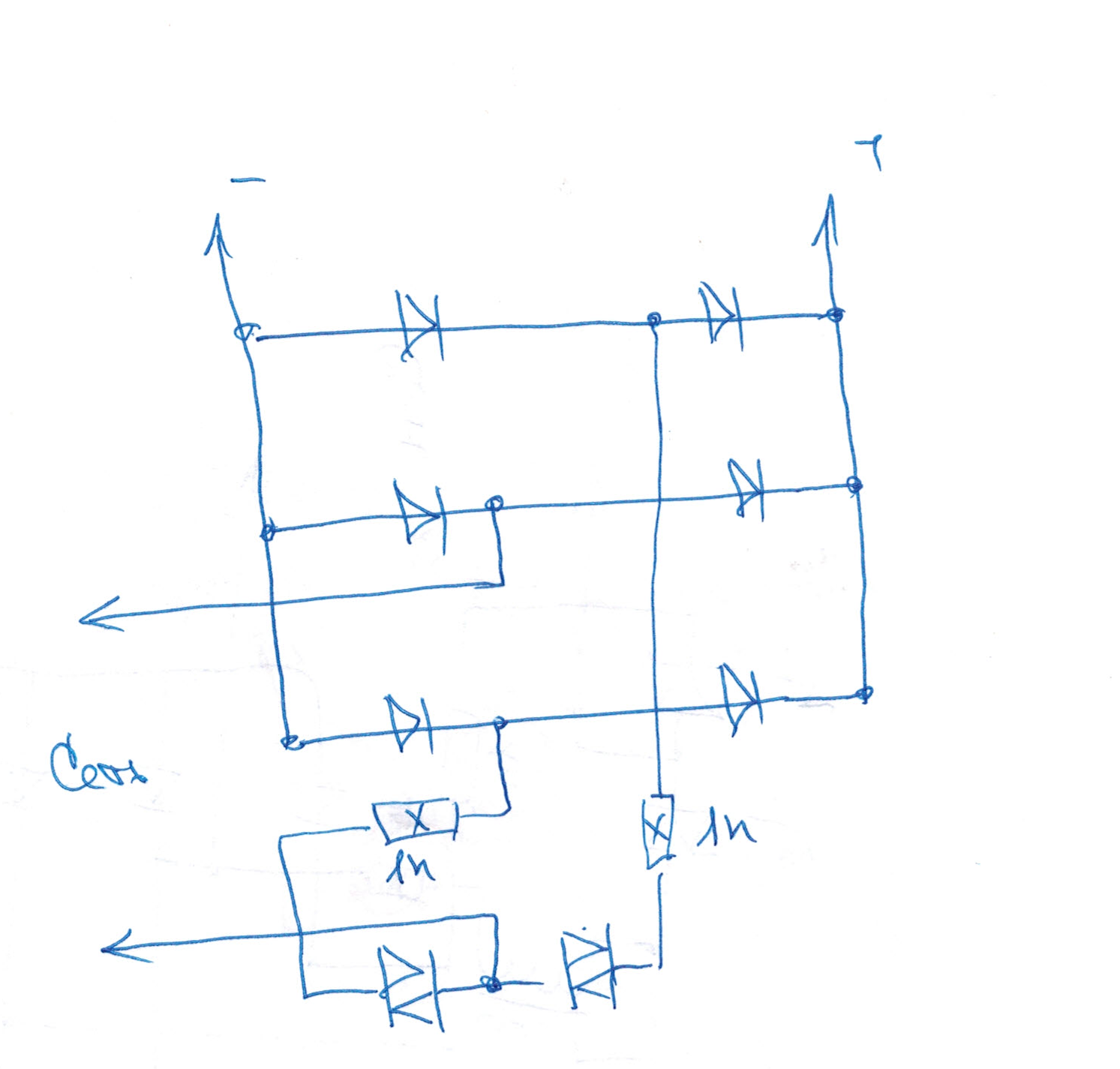

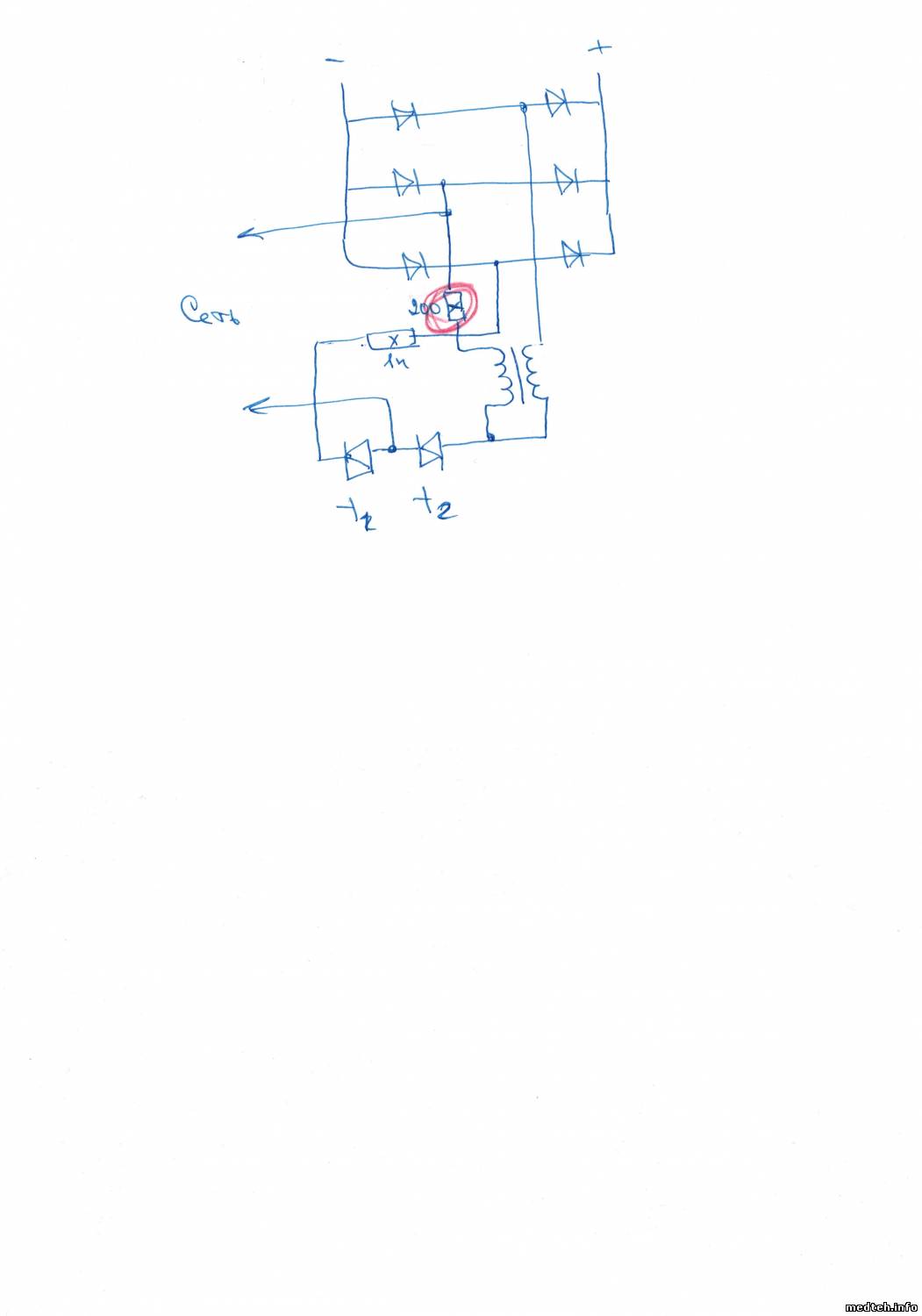

Подключи вот так, если ничего не будет греться значит трансформатору капут.
Импульсы на оптронах смотрел? Может там что-то не так?

Mike37Дата: Четверг, 24.Май.2012, 22:36 | Сообщение # 6
Стажер
У вас сообщений: 21
медтехник!
OFFлайн
Российская Федерация

Сургут
При таком включении он не добирает напряжения на конденсаторе и не срабатывает. Поставил попавшиеся под руку сопротивления 470 + 560 Ом по 35 Ватт – греются терпимо, аппарат работает так же, как и с 200 Ом (по времени между импульсами на максимальном режиме). Отдал в работу с условием перерывов в работе – на всякий случай. Посмотрим…

SeptДата: Пятница, 25.Май.2012, 00:12 | Сообщение # 7
OFFлайн
Украина

Житомир
Quote (Mike37)
При таком включении

Речь шла не о работе а о проверке схемы.

yblod5Дата: Вторник, 28.Авг.2018, 06:14 | Сообщение # 8
У вас сообщений: 749
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Ищу схему управления тиристором или совет. Не могу настроить, вероятно защита. В непрерывном режиме работает, а в импульсном(А и С) отключается, гаснет индикация. На плату приходит напряжение снимаемое с высоковольтного конденсатора, далее делитель с подстроечным потенциометром, микросхема и "мозговой тупик"....

yblod5Дата: Понедельник, 03.Сен.2018, 10:21 | Сообщение # 9
У вас сообщений: 749
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток

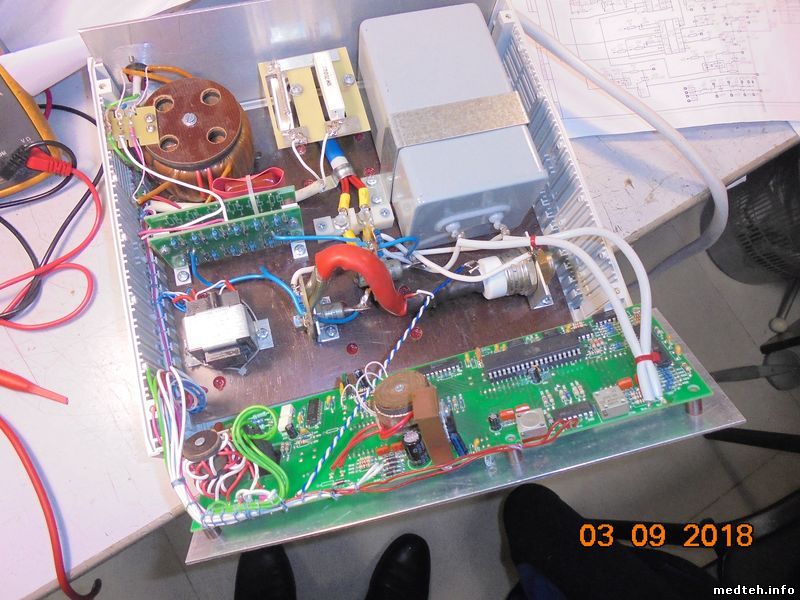

Нашёл схему Тесламед, в момент щелчка, когда гаснет индикация, по питанию VCC видна игла импульса. Подозреваю наводку с силовой части на плату контроллера. Сфотал.
Если кто-либо имел дело, разбирал, тому вопрос: экран должен быть поверх платы управления?


Сообщение отредактировал yblod5 - Понедельник, 03.Сен.2018, 12:19

TuwerДата: Понедельник, 17.Янв.2022, 15:08 | Сообщение # 10
Участник
У вас сообщений: 166
Стажер
OFFлайн
Российская Федерация

Москва
Коллеги, имеется такой аппарат АМИТ-01, это, так понял, тот же аппарат высокоимпульсной магнитотерапии "ТЕСЛАМЕД", только первого поколения до 1993 года.
На фото обозначил элементы, обгорели так, что не видно маркировки. У кого есть схемы, на ТЕСЛАМЕД хотя бы?
В архиве не активно.


Сообщение отредактировал Tuwer - Понедельник, 17.Янв.2022, 15:42

mtn625Дата: Среда, 07.Фев.2024, 13:03 | Сообщение # 11
Заглянувший
У вас сообщений: 3
Спец. по ТО медтехники
OFFлайн
Российская Федерация

Тюмень, Тюменская обл., Россия
Здравствуйте.
Да, нужна схема на Амит-01, нет импульсов на управление.

.


Чистякова Ирина

mtn625Дата: Четверг, 15.Фев.2024, 12:43 | Сообщение # 12
Заглянувший
У вас сообщений: 3
Спец. по ТО медтехники
OFFлайн
Российская Федерация

Тюмень, Тюменская обл., Россия
Здравствуйте.
Была заменена микросхема 555АГ3, импульсы на управление появились щелчки (?!), вроде как, в излучателях, но не сильные, раньше громче было.
Грамматически отредактировано.


Чистякова Ирина

shichigatsuДата: Среда, Вчера, 10:46 | Сообщение # 13
Стажер
У вас сообщений: 15
Инженер
OFFлайн
Российская Федерация

Сыктывкар
Всем привет. Аппарат Тесламед- не регулируется интенсивность. Можете поделиться схемой если есть у кого? Или подсказать куда копать?

yblod5Дата: Среда, Вчера, 14:51 | Сообщение # 14
У вас сообщений: 749
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата shichigatsu ()
Всем привет. Аппарат Тесламед- не регулируется интенсивность. Можете поделиться схемой если есть у кого? Или подсказать куда копать?

Могу посоветовать следующее: если аппарату свыше 10 лет-на помойку! Настоящих спецов в этой области терапии и диагностике, я не встречал. Да эффектно, когда парализованные мышцы дёргаются помимо воли за хорошие бабки. Но, если ещё аппарат не исправный, то и мозги можно повредить.[video]https://vk.com/video-136705771_456239207?ref_domain=yastatic.net[video]


Сообщение отредактировал yblod5 - Среда, 02.Окт.2024, 22:19
