О пьезоэлементах к излучателям УЗТ 1.01, УЗТ 1.07, УЗТ 1.08
genvikДата: Пятница, 16.Янв.2009, 19:13 | Сообщение # 1
электромеханик
OFFлайн
Российская Федерация

Москва
ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой темы, вы можете создать новую, или обратиться к модераторам за помощью!

……………………………………………………………………………………………………………………………………………………………………………………………………………………………………

У кого-нибудь были успешные попытки восстановления пьезоэлементов, или, как я их называю, "пятачков", для излучателей ИУТ 0.88-4.04Ф аппаратов УЗТ.
Поделитесь, пожалуйста, опытом или секретом.

Hall70Дата: Пятница, 16.Янв.2009, 19:49 | Сообщение # 2


-
честно скажу даже и не знаю как их восстанавливать. Мы так ставим новый если накрылся старый. Если у кого есть какие соображение просим написать.

zx19Дата: Пятница, 16.Янв.2009, 23:05 | Сообщение # 3
Vse
OFFлайн
Российская Федерация

Саратов
бросьте заниматься ерундой. никто никогда не сможет их восстановить, что бы у пьезоэлемента не плавала рабочая частота и амплитуда колебаний была постоянной. в спектре сразу появляются другие гармоники, что может сказаться на пациенте. если кто то хочет со мной спорить - прошу.

СтасДата: Среда, 21.Янв.2009, 04:33 | Сообщение # 4


---
То что пьеоэлементы можно восстанавливать, первый раз слышу, но если кто-то и делает или от безвыходной ситуации или еще отчего нибудь, но пациенту точно от этого лучше не будет.

VikeyДата: Пятница, 20.Фев.2009, 02:21 | Сообщение # 5
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
Был унас один товарищь занимался этим вопросом, востанавливал какимто лаком или пастой с содержанием серебра, а потом запекал в сухожаре. Правда емкость пьезоэлемента существенно изменялась и приходилось под него подгонять все режимы в аппарате что влекло к новому гимору с подстройкой аппарата при установке заводского элемента, да и рабочая поверхность стиралась гораздо быстрей. У меня еще был вариант востановления при помощи гальваники но руки както недошли, а потом и пьезоэлементы на фирму завезли так что необходимость восстановления отпала. drinks

MIR4IДата: Понедельник, 06.Апр.2009, 23:15 | Сообщение # 6
Участник
У вас сообщений: 134
Электромеханик
OFFлайн
Украина

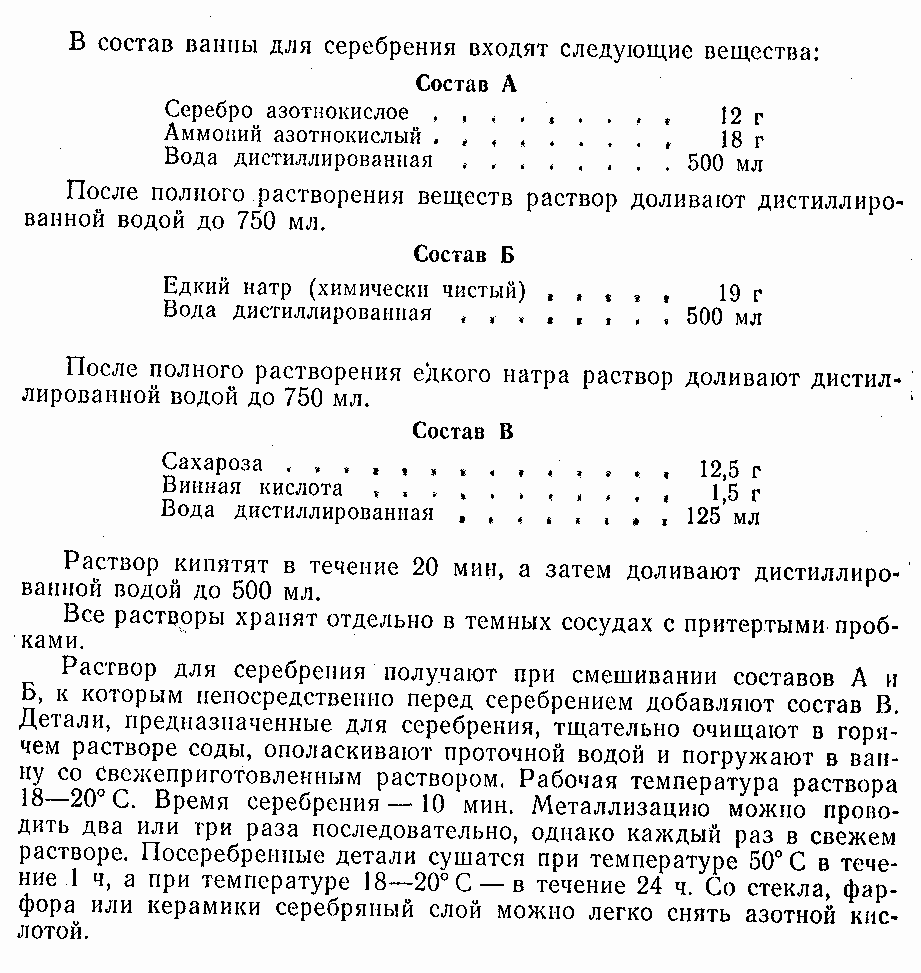

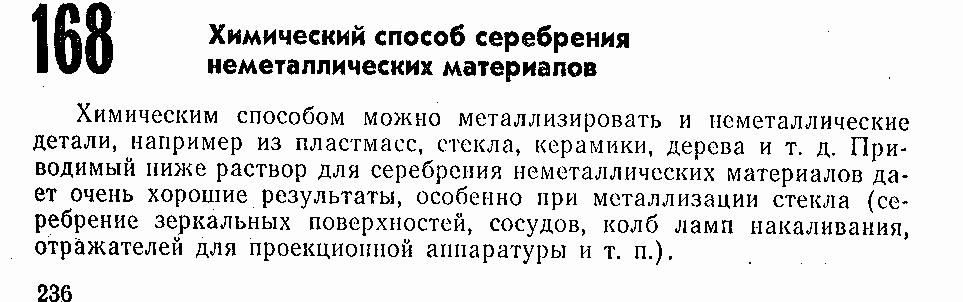

Мне предложили таким способом попробовать но я не испытывал его!!Кому интересно читайте
в прикреплённых файлах

sibrovДата: Вторник, 14.Апр.2009, 19:53 | Сообщение # 7
Участник
У вас сообщений: 66
медтехник
OFFлайн
Украина

Харьков
Коллеги, подскажите где можно приобрести, заказать эти "пятачки" на Украине.
Больница маленькая, но по безналу купить можем позволить. А то к нам приезжают разные "мастера" как бы оказать помощь, но с основной целью забрать то что плохо лежит, да потом найти этакого мастера с его фирмой невоз-
можно. Заранее благодарю! bye

SeptДата: Вторник, 21.Апр.2009, 23:16 | Сообщение # 8
OFFлайн
Украина

Житомир
sibrov, Как "пятачки" ?

sibrovДата: Воскресенье, 03.Май.2009, 14:55 | Сообщение # 9
Участник
У вас сообщений: 66
медтехник
OFFлайн
Украина

Харьков
Sept, blush за информацию большое спасибо, связался с фирмой после праздников обещают деньги и должны приобрести "пятачки". Извините за
несвоевременный ответ. С праздниками Вас! drinks

SeptДата: Воскресенье, 03.Май.2009, 15:00 | Сообщение # 10
OFFлайн
Украина

Житомир
sibrov, Чем можем... drinks .

alexis30564Дата: Суббота, 02.Янв.2010, 18:34 | Сообщение # 11
У вас сообщений: 146
OFFлайн
Украина

sibrov
Так тебе , как я понял , дали адрес фирмы относительно пятачков. Поделись пожалуйста информацией.


alexis30564

Сообщение отредактировал alexis30564 - Суббота, 02.Янв.2010, 18:34

les_nik_178Дата: Суббота, 02.Янв.2010, 18:40 | Сообщение # 12
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
alexis30564,
Их куча. я пользуюсь в основном http://www.medrk.ru/
Хотя есть и в Волгограде и в Ростове.

sibrovДата: Воскресенье, 03.Янв.2010, 16:22 | Сообщение # 13
Участник
У вас сообщений: 66
медтехник
OFFлайн
Украина

Харьков
les_nik_178
Благодаря Sept проблемы решены: http://dialogmed.com.ua/index.p....temid=3 там посмотрел а дальше по тлф., или е-mail., всё получилось.
good bye2

alexis30564Дата: Вторник, 05.Янв.2010, 23:20 | Сообщение # 14
У вас сообщений: 146
OFFлайн
Украина

les_nik_178 , Sept
Спасибо за информацию. Будем пробовать.


alexis30564

gorbachev_aaДата: Вторник, 13.Апр.2010, 11:20 | Сообщение # 15
Заглянувший
У вас сообщений: 1
физио, кардио, биохимия
OFFлайн
Российская Федерация

Новокузнецк
В нашем городе подобные запчасти (пьезоизлучатели) достать практически невозможно, сейчас, правда, хоть интернет появился. Из своего опыта могу сообщить следующее. Аппарат УЗТ. Чаще всего на подобных "пятачках" требуется восстановление контакта в нижней части излучателя, т.к. в верхней, если слой напыленного серебра и отвалился, то контакт по периметру окружности с металлической частью крышки все равно есть. Так вот нищие медтехники между нижней частью пьезотаблетки изучателя и прижимной пружиной прокладывают небольшой кружок из тонколистового свинца. Излучатель пусть и плохонько, но кипит. А для неисправных пьезотаблеток в ультразвуковых ингаляторах я обнаружил бесподобное решение, достойное только российских медтехников. Правда это только для тех ингаляторов, в которых используется промежуточная водяная прослойка для передачи ультразвуковых колебаний (например, были такие ингаляторы "TOMEX", или наш аналог "ВУЛКАН").Так вот там нормально работали таблетки с полностью отсутствующем верхним серебрянным покрытием. Вместо воды в промежуточную прослойку наливался крепкий раствор поваренной соли, соленая вода - хороший проводник ...

adapterДата: Четверг, 13.Май.2010, 15:58 | Сообщение # 16
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация

Рыбинск
По опыту ремонтов вывод следующий- менять ручку с пьезоизлучателем в сборе. дороже но надёжней
Диаметр *таблетки* совпадёт с размером гнезда, резиновое кольцо ещё целое и не *окаменело* и создаётся
впечатление производители *россыпью* продают 2 сорт, срок работы до слезания верхнего покрытия в разы больше.

anton26Дата: Среда, 19.Май.2010, 15:33 | Сообщение # 17
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация

Красноярск
В последнее время такие дерьмовые пятачки пошли! Месяца на два хватает - не больше.
По теме: все попытки восстановления ни к чему хорошему не привели. mad

YurkevichДата: Среда, 22.Сен.2010, 19:22 | Сообщение # 18
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
Столкнулись с интересной особенностью. Была закуплена партия пьезоэлементов для УЗТ1.01.
При установке первоначально шли сплошные неисправности. При проверке оказалось что немного изменены размеры и
нет контакта экрана кабеля с наружным слоем металлизации (когда "пятачок вставлен).
Пришлось по контуру вкладывать мягкую проволоку для обеспечения контакта. Пока работают

babysh-mДата: Пятница, 24.Сен.2010, 07:16 | Сообщение # 19
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Ни какой химией "пятачки" не восстановить, уних вакуумное напыление. Восстановление в принципе возможно, но,как всегда, первый вопрос который задают сколько сотен штук предоставите и насколько регулярно.

cqДата: Четверг, 21.Окт.2010, 16:01 | Сообщение # 20
Стажер
У вас сообщений: 32
инженер по ремонту медтехники
OFFлайн
Российская Федерация

красноярск
лет 10 назад когда пьезоэлементы трудно было достать заказали партию на местном радиозаводе.дали образец. хз что они напылили-покрытие было серо-черное. на год хватало. сейчас снабженцы в разных местах берут-как рулетка. за 250 купили-все как сказка. за 450-половина брака-характеристики так плавают что иногда никакие регулировки не помогают

Сообщение отредактировал cq - Четверг, 21.Окт.2010, 16:02

taras196908Дата: Четверг, 04.Ноя.2010, 22:16 | Сообщение # 21
Стажер
У вас сообщений: 11
ТЕХНИК
OFFлайн
Украина

КИЕВ
попробуйте смесь клея и серебра

dima_k85Дата: Четверг, 02.Дек.2010, 13:12 | Сообщение # 22
Стажер
У вас сообщений: 5
Дворник
OFFлайн
Острова Питкэрн

Мухосранск
каким то образом надо восстановить проводимость слоя обкладок (м/б проводящим клеем) и банально склеить без зазоров сам элемент (лучше под нагрузкой), потом конечно придется налаживать заново.

babysh-mДата: Четверг, 02.Дек.2010, 14:10 | Сообщение # 23
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Quote (dima_k85)
(м/б проводящим клеем) и банально склеить без зазоров сам элемент (лучше под нагрузкой)

Предложения не действуют. Первое - токопроводящий клей совершенно не устойчив к трению. Второе - склеить под нагрузкой получится, но керамическая пластина не будет иметь резонансной частоты или иметь несколько резонансов значительно более высокой частоты(соответствующей размеру осколков). Отсюда вывод...

lis63Дата: Воскресенье, 05.Дек.2010, 09:16 | Сообщение # 24
начальник участка
OFFлайн
Российская Федерация

Самара
Подскажите, пожалуйста, кто знает, где купить нормальные излучатели. Там, где мы покупаем, такое Г.... Больше двух месяцев ни на одном излучателе серебро не продержалось.

kusovnДата: Четверг, 27.Янв.2011, 00:24 | Сообщение # 25
Стажер
У вас сообщений: 31
инженер в сервисной организации
OFFлайн
Российская Федерация

Евпатория
Quote (babysh-m)
Ни какой химией "пятачки" не восстановить, уних вакуумное напыление.
Всё правильно, на кристалл, тоесть не на простую керамическую пластину а на кристалл из пьезокерамики (сегнеста) в вакууме напыляется слой серебра, строго расчитанный иначе изменится резонансная частота, всякие приклеивания и т.п. не поможет, т.к. это не конденсатор а элемент который при подаче на него напряжэения изгибается и наоборот вырабатывает напряжение при деформации. Поэтому, напыление возможно только в заводских усливиях и никакая кустарщина тут не поможет.

Излучатели в итоге дешевле покупать готовые на заводе, особенно для УЗТ1.07 и 1.08, потому как у них на разьёме задаётся код излучателя, по которому потом проц выдает значения для ЦАП в генераторе, конечно если есть в наличии что-то типа ИМУ-3 то настрройка занимает 15-20 минут, но как я сам столкнулся пятаки которые продают россыпью действительно 2-й сорт, хотя и не брак, при полной нагрузке (физкабинет в больнице) их хватает на 1.5-2 месяца, заводской живёт от 9 мес до 1.5 лет, видимо на заводе лучше отбор.


klapan527Дата: Суббота, 12.Фев.2011, 23:28 | Сообщение # 26
Стажер
У вас сообщений: 33
поставка комплектующих для ремонта
OFFлайн
Российская Федерация

Может новые "пятачки" купить? 335 рублёв штука, на Вулканы и Гейзеры еще дешевле мы здесь: пьезо для медаппаратуры

klapan527

reneДата: Четверг, 21.Апр.2011, 07:08 | Сообщение # 27
Стажер
У вас сообщений: 47
инженер
OFFлайн
Латвия

Юрмала
Резонансная частота зависит тлк. от линейных размеров пьезоэлемента (кристалла). И не зависит от толщ. и типа нанесенного проводящего слоя![quote=kusovn]напыляется слой серебра, строго расчитанный иначе изменится резонансная частота[/quote]
[quote=kusovn]при подаче на него напряжэения изгибается [/quote]
Ничего там не изгибается : Пьезоэлементы - кристаллы, способные при подаче на них электрического напряжения менять форму, разжиматься и сжиматься. Данные колебания пьезоэлементов и используют в медтехнике , в том числе для создания ультразвуковых колебаний.
Тоже накопилось с десяток "таблеток".
А гальванизацией никто не пробовал? У нас просто никто этим процессом не занимается.

reneДата: Четверг, 21.Апр.2011, 07:32 | Сообщение # 28
Стажер
У вас сообщений: 47
инженер
OFFлайн
Латвия

Юрмала
Совет.
Заводской кабель с одной центральной жилой на головку меняю на кабель RG-58 с многожильной централью. Он гибкий-эластичный. Служит в 10 раз дольше, не ломается в месте выхода из держателя. Второе удобство: можно выбрать бОльшую необходимую длину для удобства при проведении процедур и достаточный запас по длине дает возможность при ремонте обрезать поврежденный участок, существенно не укорачивая кабель.
На любителя: поскольку место обрыва описано выше, чтобы не припаивать заново наконечник, находящийся в головке, то я просто сращиваю (спаиваю) кабель внутри головки. Быстрее, на потерю мощности не влияет.


Сообщение отредактировал rene - Четверг, 21.Апр.2011, 07:34

satir29Дата: Среда, 17.Авг.2011, 21:35 | Сообщение # 29
Стажер
У вас сообщений: 4
инженер технолог
OFFлайн
Казахстан

Караганда
Здравствуйте! имеется аппарат узт 1.01 ф. При включении загарается лампочка питание, когда начинаешь нажимать кнопки, загараются лампочка ВЫХОД на секунду и гаснет. Объяснитье пожалуйста причину такого! Сам аппарат не работает. прозванивал схему, сравнил два транзистора на первом Кт 808А на базе нет 58 вольт, так как на эмитере и коллекторе есть, так и на втором транзисторе есть напряжение на всех трёх проводах. транзистор менял не помогло.

Сообщение отредактировал satir29 - Среда, 17.Авг.2011, 21:40

STarasДата: Среда, 17.Авг.2011, 21:37 | Сообщение # 30
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
satir29, процедурные часы?

satir29Дата: Среда, 17.Авг.2011, 21:44 | Сообщение # 31
Стажер
У вас сообщений: 4
инженер технолог
OFFлайн
Казахстан

Караганда
их смотрел, поначалу видимо заподали клемы, даже лампочка питание не загорается. сделал теперь напрямую без часов)

YurkevichДата: Вторник, 23.Авг.2011, 19:49 | Сообщение # 32
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
Satir29. Перед включением переключателями устанавливается: тип излучателя, мощность, режим работы. Во время работы режимы не переключать! (при переключениях происходит разрыв цепей со всеми вытекающими последствиями)

santehnikДата: Четверг, 25.Авг.2011, 16:20 | Сообщение # 33
Стажер
У вас сообщений: 21
механик
OFFлайн
Российская Федерация

ха
меняют пьезоэлементы и всё! ненадо колхозить там ничего

YurkevichДата: Четверг, 25.Авг.2011, 21:02 | Сообщение # 34
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
При замене пьезоэлемента обязательно проверить качество контакта внешнего металлического покрытия элемента с корпусом и соответственно с экраном кабеля.

МВРДата: Пятница, 26.Авг.2011, 23:19 | Сообщение # 35
Медтехник
OFFлайн
Российская Федерация

.
Кабель сам и в разъёме не коротит ли ...

Сообщение отредактировал МВР - Понедельник, 12.Сен.2011, 10:21

student3120Дата: Понедельник, 29.Авг.2011, 12:30 | Сообщение # 36
Участник
У вас сообщений: 79
инжeнер
OFFлайн
Российская Федерация

med-teh
У кого-нибудь есть схема на УЗТ-1.01 ?

satir29Дата: Воскресенье, 11.Сен.2011, 20:33 | Сообщение # 37
Стажер
У вас сообщений: 4
инженер технолог
OFFлайн
Казахстан

Караганда
Quote (Yurkevich)
Satir29. Перед включением переключателями устанавливается: тип излучателя, мощность, режим работы. Во время работы режимы не переключать! (при переключениях происходит разрыв цепей со всеми вытекающими последствиями)

В инструкции нечего про это не сказано поэтому и щёлкал!
Quote (МВР)
Кабель сам и в разъёме не коротит ...

нечё не коротит, показывает нулевое сопротивление!

STarasДата: Воскресенье, 11.Сен.2011, 21:46 | Сообщение # 38
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (satir29)
нечё не коротит, показывает нулевое сопротивление!
- а это еще как? Здесь, пожалуйста, по подробнее.

МВРДата: Понедельник, 12.Сен.2011, 18:13 | Сообщение # 39
Медтехник
OFFлайн
Российская Федерация

.
Если у тебя "нулевое сопротивление" ... То, исходя из того как я это понимаю, совет: - распайку ВЧ-разъёма надо делать аккуратно и не торопясь. При распайке оплётки экрана надо не перегревать "нарезную шайбу". Изоляция центральной жилы легко плавится и возможен контакт центральной жилы с экраной оплёткой. Для этого припаял жилы экрана и сразу же охлаждай, лучше тампоном, намоченным спиртом, смотри не обожгись ... Оплётку экрана лучше делить на три пучка и последовательно впаивать их в прорези шайбы с интенсивным охлаждением. После припайки проверь на контакт ("КЗ") оплётки и центральной жилы, тоже сделай и после припайки центральной жилы ...
Второе: - на некоторых типах кабелей вместе входа их в корпус ручки УЗ-излучателя изоляция центральной жилы перетирается оплёткой эрана и возможен контакт экрана с жилой ("КЗ"), но такое наблюдается когда центральная жила многожильная ...


Сообщение отредактировал МВР - Понедельник, 12.Сен.2011, 18:17

YurkevichДата: Понедельник, 12.Сен.2011, 19:56 | Сообщение # 40
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
В переключателях П2К группа состоит из трех неподвижных контактов. На штоке расположен контакт, который (при переключении) сначала разрывает соединение центрального и одного из крайних контактов, а затем происходит соединение центрального контакта с другим крайним. В результате в коммутируемой цепи происходит кратковременный разрыв.

Форум медтехников » Медицинское оборудование (тех. разделы) » Физиотерапевтическое оборудование. » О пьезоэлементах к излучателям УЗТ 1.01, УЗТ 1.07, УЗТ 1.08 (Восстановление пьезоэлементов, адреса поставщиков)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Пародонтологический ц...[Ivan2024 (22.Фев.2024)]
2. Электрокардиограф &qu...[GALICH280770 (22.Фев.2024)]
3. Флюорограф ПроГраф 50...[DemVNik (22.Фев.2024)]
4. Законодательная и нор...[Юрьич (22.Фев.2024)]
5. Анализатор иммунохеми...[censored39 (22.Фев.2024)]
6. Анализатор гематологи...[lion (22.Фев.2024)]
7. Анализатор иммунофере...[Vovchick (21.Фев.2024)]
8. Анализатор электролит...[yagood12 (21.Фев.2024)]
9. ПО Sidexis ф.Sirona[Stepanovsm (21.Фев.2024)]
1. Программа MedXImage д...[21.Фев.2024]
2. ПО MedXImage для авто...[21.Фев.2024]
3. GE MAMO COM Soft[05.Фев.2024]
4. Asian software[05.Фев.2024]
5. GE Bootable USB SW[05.Фев.2024]
6. Сервисная инструкция ...[01.Фев.2024]
7. Сервисный мануал Sysm...[11.Янв.2024]
8. УЗТ 1.07Ф (схемы)[06.Дек.2023]
9. ПО для OEC 9800 9900 ...[04.Ноя.2023]
10. мануал[31.Авг.2023]
1. Ivan2024[22.Фев.2024]
2. gb2222[22.Фев.2024]
3. Inleo[22.Фев.2024]
4. lorkamol[22.Фев.2024]
5. Ирина_Сергеевна[22.Фев.2024]
6. DromRon31[21.Фев.2024]
7. ikorkin[21.Фев.2024]
8. S-man[21.Фев.2024]
9. Ilia_Mosk[21.Фев.2024]
10. yagood12[21.Фев.2024]
МастерБаку[581]
Yulana34[175]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
naves[117]
madmac[116]
bektyish[115]
Алекс-200[114]
генаf[112]
