АЛМАГ-01 не работают все 4-е узла воздействия (РЕШЕНО)
n-victorДата: Воскресенье, 02.Авг.2009, 18:50 | Сообщение # 1
Стажер
У вас сообщений: 11
инженер-электроник
OFFлайн
Российская Федерация

Тольятти
оба индикатора на электронном блоке светятся, а узелы воздействия не "мыргают"!

что могло статься?
было что подобное?

провода проверил - целые
таймер срабатывает-гаснет индикатор(зел) через 21 мин.

какие должны быть напряжения на схеме??:
на ключах?,
на микрухах?
...
чисто визуально предполагаю 561ИД1?

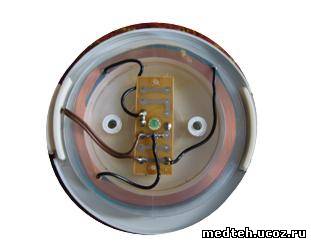

а как устроен узел воздействия?
катушка с отводом для диода?
т.е. по принципу индикатора магнитного поля?



Сообщение отредактировал n-victor - Понедельник, 03.Авг.2009, 15:28

n-victorДата: Понедельник, 03.Авг.2009, 15:27 | Сообщение # 2
Стажер
У вас сообщений: 11
инженер-электроник
OFFлайн
Российская Федерация

Тольятти
РЕШЕНО!
напряжения на схеме на месте,
не было сигнала на ноге (12) К561ИД1 - в результате на (1, 6, 7, 4) нет "бегущих" сигналов.
транзистор VT3 - оказался исправным,
а вот пропаял участок "К"(VT3) <---->(12) К561ИД1 {см. схему} и все заработало!
СПАСИБО за схему!!!
yes
