Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Анализатор рентгеновский бесдифракционный "Барс-3" (Нужна схема блока с датчиком)
Анализатор рентгеновский бесдифракционный "Барс-3"
genitanДата: Пятница, 31.Мар.2023, 00:35 | Сообщение # 1
Стажер
У вас сообщений: 6
инженер
OFFлайн
Украина

Одесса
Доброе время суток.

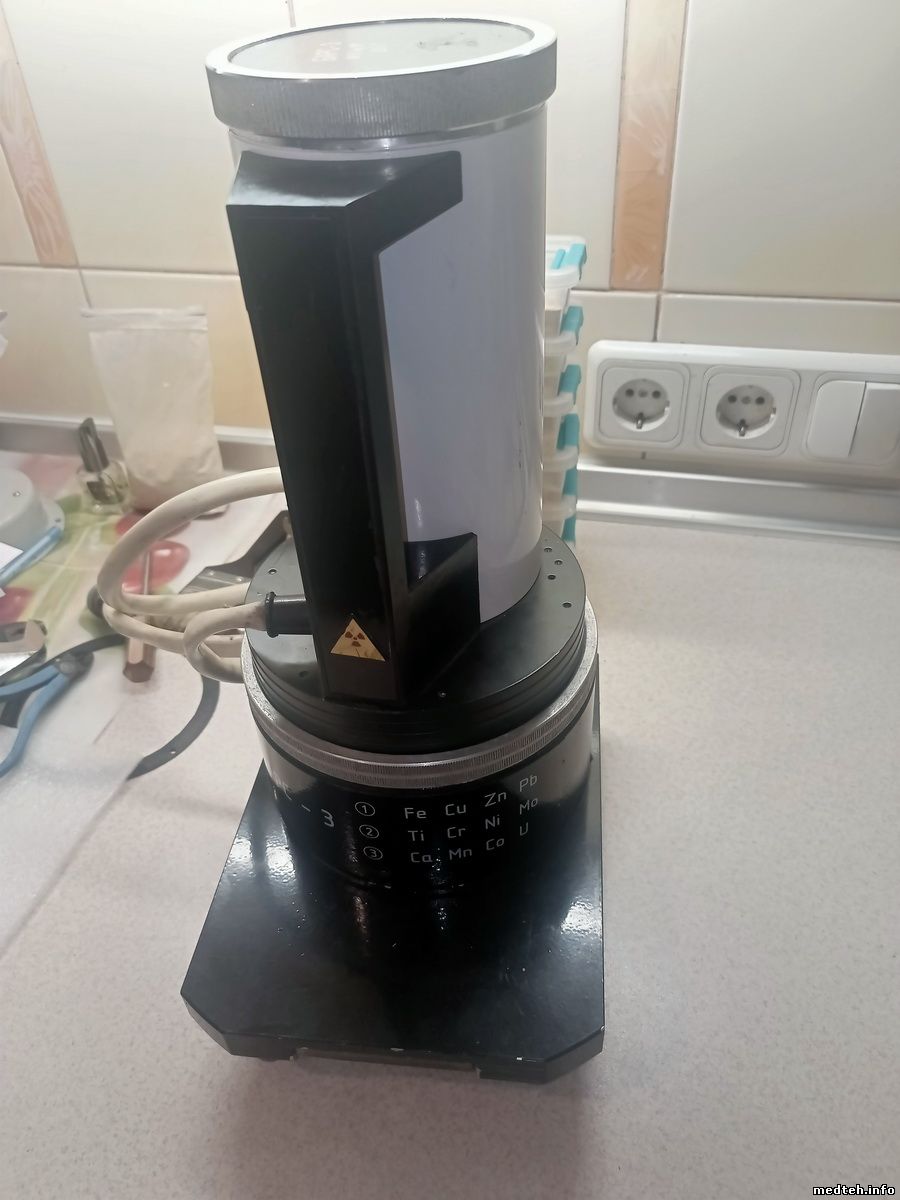

Принесли в ремонт рентгеновский анализатор "БАРС-3". При включении измерения на индикации всё по нулям.
Сказали, что анализатор в ремонте не был. Вскрытие же и осмотр прибора подсказывали мне, что прибор уже был в чьих-то руках, т.к. на платах было много исправлений. При запуске измерения не загоралась индикация "высокое напряжение" и не было отсчёта времени.

Так как информации и описания работы прибора в Интернете очень мало было, принято решение разрисовать его схему.
После недели разрисовки измерительного блока принцип основных узлов был понятен.

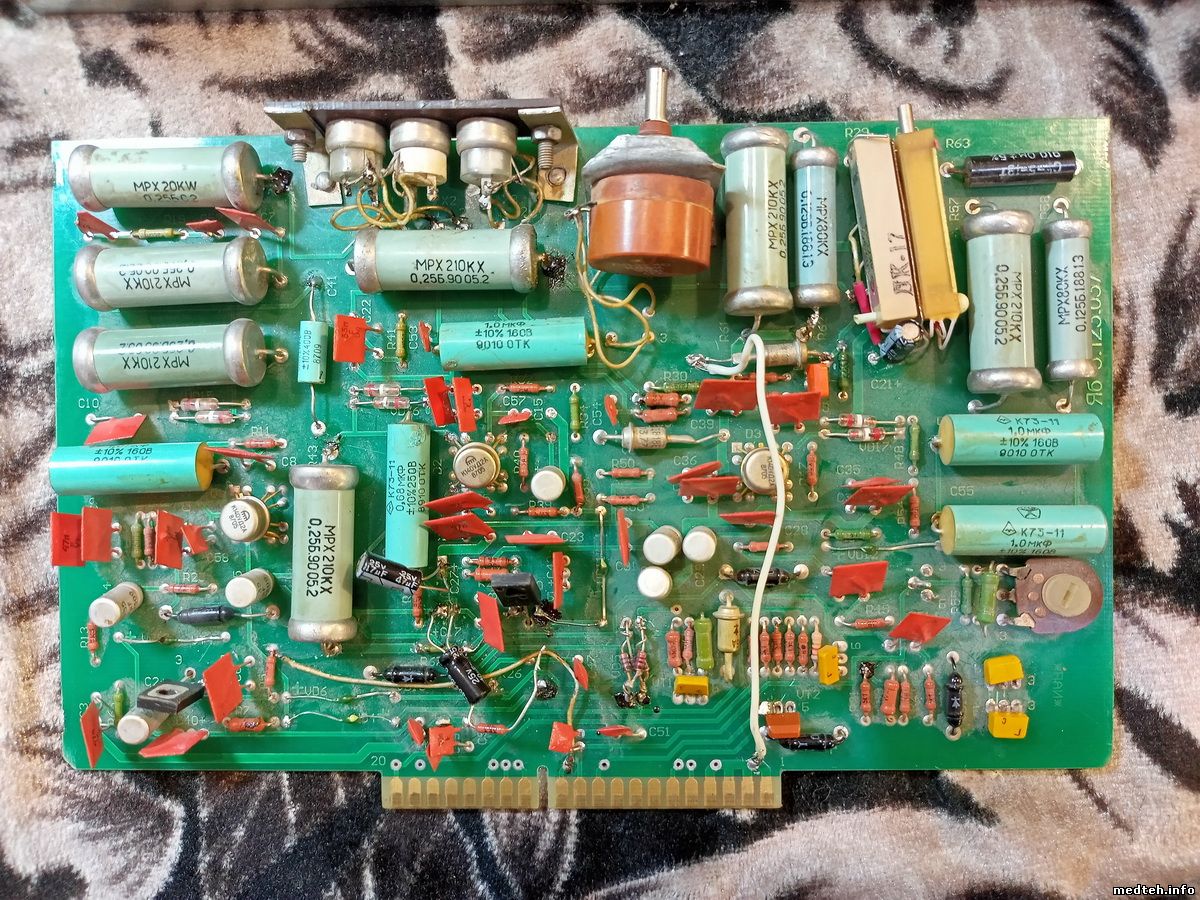

То, что я посчитал, что он уже был в ремонте оказалось грубыми ошибками при разводке печатных плат. Такое впечатление, что схему пытались передрать с чего-то сделанного раньше. Проверил блоки по отдельности. На плате контроля измерительного блока (разъём Х4 системной платы) было найдено следующее:
1 - отпаян резистор R10, отвечающий за отключение питания при аварийной ситуации;
2 - неработающий транзистор VT2 и обрезанный VT4.
После устранения этих ошибок начал работать отсчёт времени и загораться индикация: "Высокое напряжение".
На других платах измерительного блока неисправностей не было обнаружено.
При имитировании сигнала с датчика измерительный блок производил отсчёт как положено. При подключении датчика сигнал с 5 В сразу падает в 0.

Далее было решено разбираться с неисправностью в датчике, но разобрав его, стало как-то страшновато вообще туда с паяльником лазить. Есть подозрение на неработающий ОУ.
Если у кого-то есть опыт с ремонтом такого датчика в БАРСЕ или его схема, то было бы здорово услышать совет или рекомендации.

P.S. Если надо, то разрисованные мною схемы могу выложить, т.к. рентгеновские анализаторы не моя область ремонта.

AVAMДата: Пятница, 31.Мар.2023, 23:31 | Сообщение # 2
Завсегдатай
У вас сообщений: 297
инженер
OFFлайн
Российская Федерация

москва
Ничего не понимаю в приборе, но советую заменить оставшиеся старые электролиты.

ANDRY

genitanДата: Среда, 12.Апр.2023, 20:04 | Сообщение # 3
Стажер
У вас сообщений: 6
инженер
OFFлайн
Украина

Одесса
Схемы на "БАРС-3" скинул в архив. Может кому-то пригодится.
