Нужно отремонтировать портативный аппарат для комплексной электро-свето-магнито-инфракрасной лазерной терапии "Рикта-Эсмил (2)" (зав.№170026. 6), у которого функции выбора частоты и выбора времени, вроде бы, работают нормально: - при нажатии кнопок "Частота" и "Время" светятся соответствующие светодиоды. Но при нажатии "Пуск" на короткое время (около 2-3 сек) появляются красное излучение и от ЛПИ-лазера инфракрасное, а потом эти излучения прекращаются, и начинают моргать все светодиоды индикации частоты и времени и прерывисто пищит зумер (отключаются при нажатии "Стоп") ... Вопрос: в чём причина и как устранить дефект(ы)? ... Заранее спасибо за советы!
- http://rikta.ru/goods.php?id=59 Могу предположить следующие причины - неисправен аккумулятор, неисправен лазер или светодиоды. Или аппарат контролирует мощность излучения по этим воздействиям и она недостаточна. Самы простой вариант (конструкции не видел) - проверить излучатели по отдельности. Успехов!
Питание только от сетевого адаптера ... на нём написано 12 V - фактически 13,36V (допускаю погрешность мультиметра) ... Лазер типа ЛПИ 10... В первоначальный период 2-3 сек, и он, и светодиоды излучают, что говорит о том, что эти элементы исправны, потом прекращают ...
Дата: Понедельник, 20.Янв.2014, 22:23 | Сообщение # 4
Участник
У вас сообщений: 140
инженер-электронщик
OFFлайн
Российская Федерация
Курск
Как вариант- проверить сетевой адаптер под нагрузкой, при "подсохших" электролитических конденсаторах, возможен такой дефект ( снижение напряжения при увеличении нагрузки).
Сообщение отредактировал solo46 - Понедельник, 20.Янв.2014, 22:23
... после анализа работоспособности на основе измерений режимов выявлена причина недолжной работоспособности - управляющий микроконтроллер PIC ... По рекомендации изготовителя владелец отправил аппарат ему на ремонт для однозначной замены PIC ...
И всё-таки - MBR, Вы проверяли качество питающих напряжений? Причём не только на выходе адаптера, но и на плате. Это ведь первая заповедь ремонтника - проверь питание. solo46 правильно пишет про конденсаторы - и напряжение снижается, и пульсации растут до неприличия. Всё это не даёт контроллеру нормально работать - он начинает сбоить. Но я бы ещё проверил качество питания в процессе излучения - бывает, что из-за плохого охлаждения перегревается ИМС стабилизатора (или на чём он там сделан), и всё начинает "плыть". Ещё - в "Риктах" есть контроль излучения. Возможно, неисправность в цепи контроля - фотодиод, схема усиления, etc.

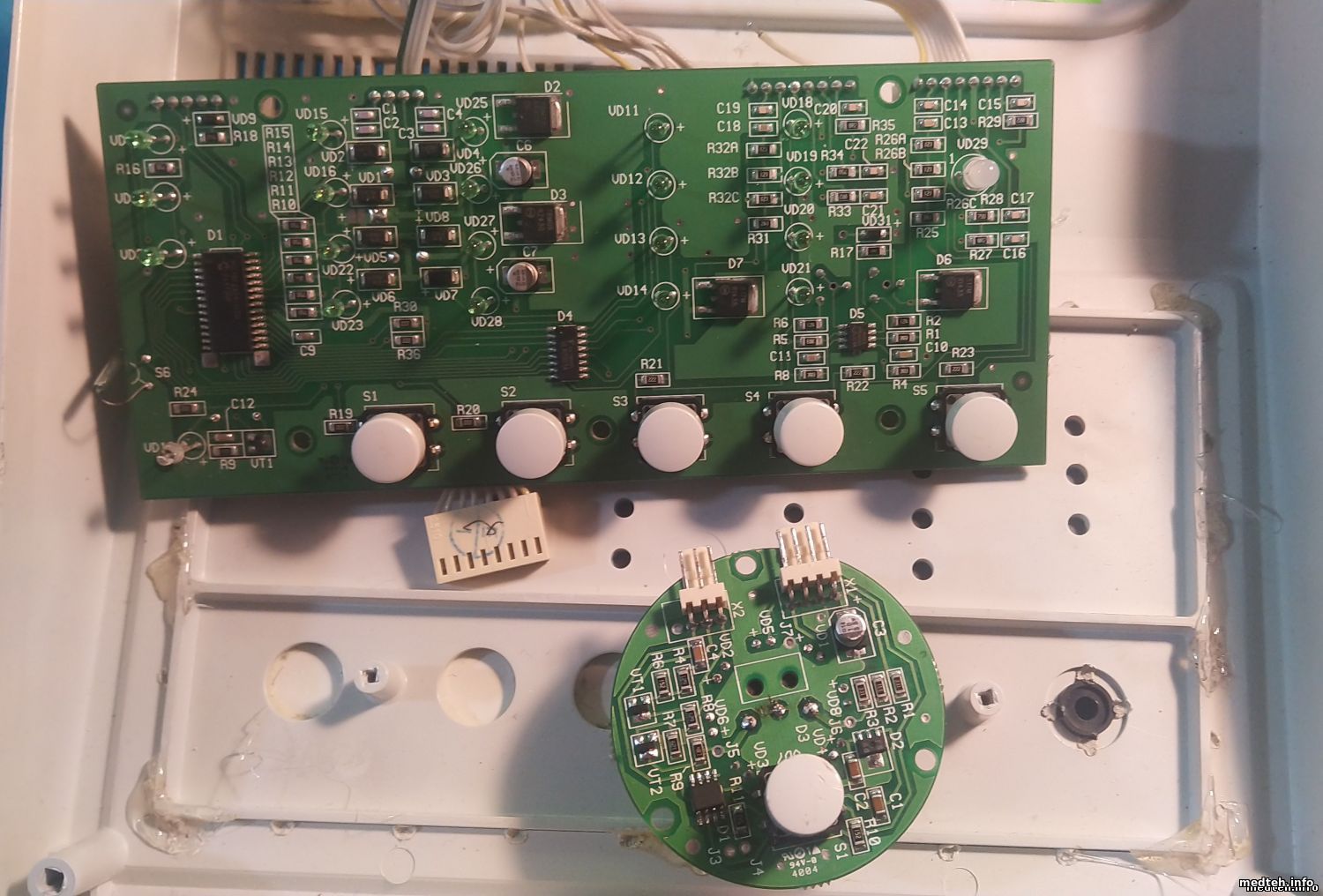

Тот же аппарат, на большой плате обнаружил пробитый диод, вот только маркировка на нём не видна полностью. Видно 5(.)К , где (.) - это внешнее повреждение, то есть не видно среднее значение будь то буквы или цифры. Не подскажите что это за диод?

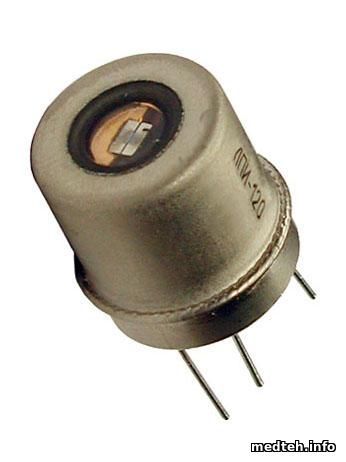

Добрый день. Подскажите марку полупроводникового импульсного лазера или чем его можно заменить. Сгнили ножки после залития, он трёхногий в металлическом корпусе, похож на ЛПИ 1..... или другой.
