Помогите опознать компонент. (Корпус SOT25, маркировка 67YA (либо DE9E).)

Помогите опознать компонент.

MorgaN

Дата: Пятница, 07.Мар.2025, 17:24 | Сообщение # 1

Участник

У вас сообщений: 53

Техник-электронщик

OFFлайн

Казахстан

Семипалатинск

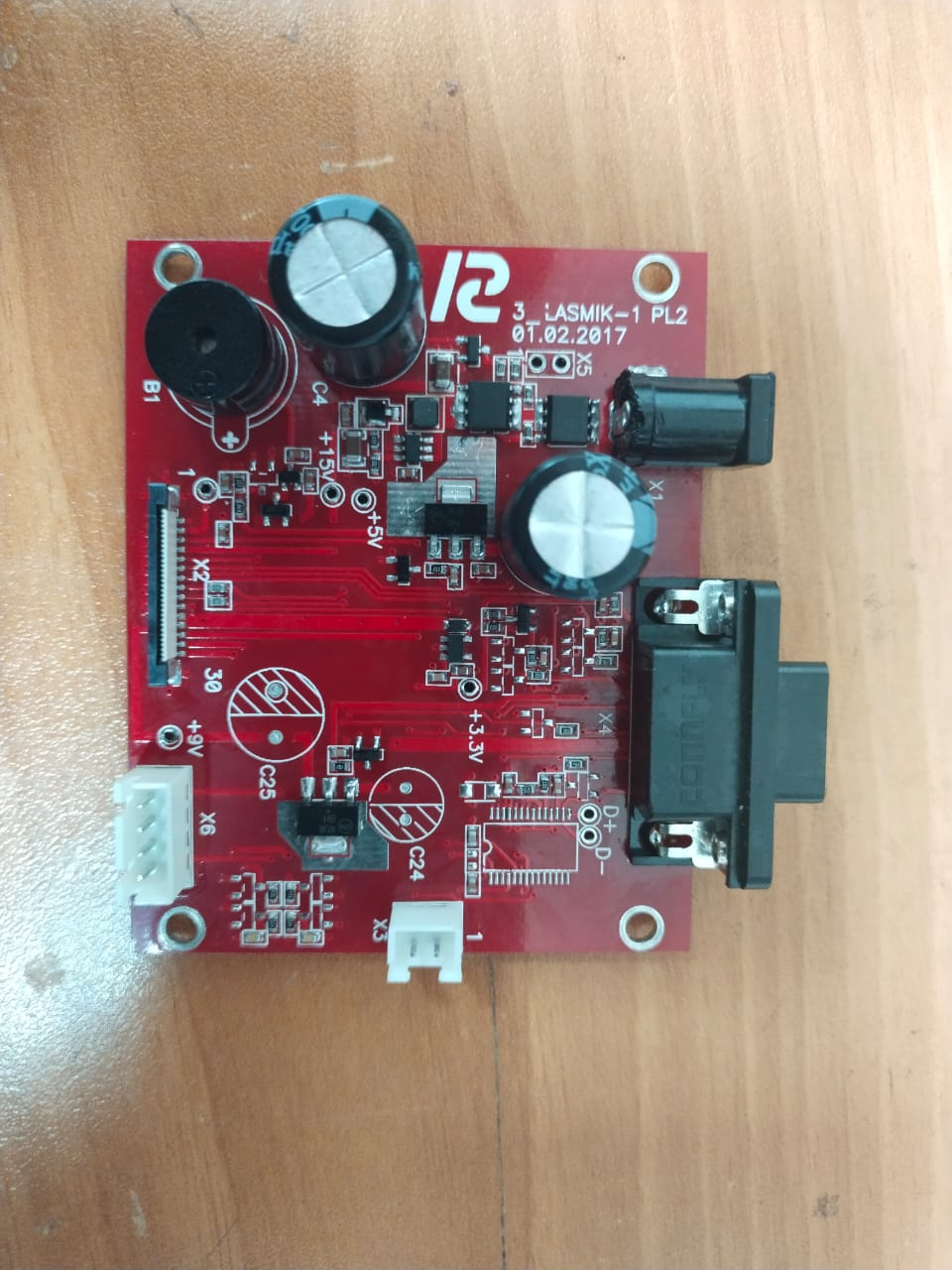

Расположен на плате питания Лазмик исп. МАЯС.987909.001-01, маркировка платы 3_LASMIK-1 PL2.

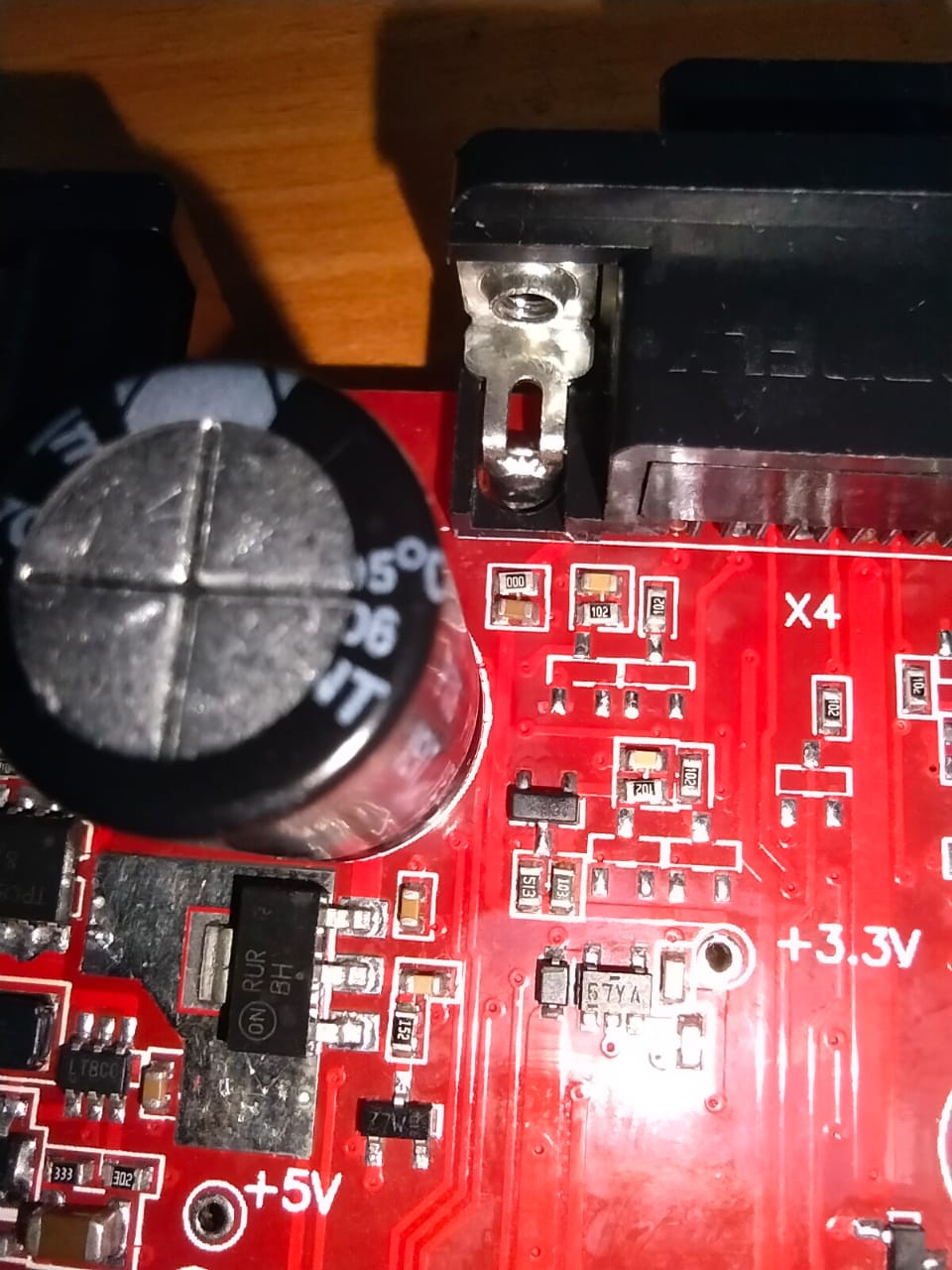

Похоже что это LDO-стабилизатор, корпус SOT25, маркировка 67YA (либо DE9E); выв. 2-GND, на выв.4 должны быть 3.3V, между выв. 1 и 5 перемычка . По маркировке 67YA ничего в сети не нашел, глянул в другом Лазмике (исп. МАЯС.987909.001-03) с таким же схемным решением по питанию - там маркировка DE9E, по ней тоже ничего нет.

Если у кого-либо имеется схема на Лазмик МАЯС.987909.001-01 или МАЯС.987909.001-03, буду очень благодарен. Хотя и названия компонента будет достаточно.

Заранее благодарю.


Сообщение отредактировал MorgaN - Пятница, 07.Мар.2025, 17:29

Alexium

Дата: Суббота, 08.Мар.2025, 11:35 | Сообщение # 2

Инженер медтехник

OFFлайн

Российская Федерация

Саратов

Цитата MorgaN (

)

LDO-стабилизатор, корпус SOT25, маркировка 67YA (либо DE9E

Корпус может Sot-23-5, может sot-323-5. Видимо настолько спешили написать, что не смогли подумать.
А стабилизаторов таких пруд-пруди - например tps76330, ld2985, ld3985, XC6206P332MR, tlv702 .....

MorgaN

Дата: Вторник, 11.Мар.2025, 08:41 | Сообщение # 3

Участник

У вас сообщений: 53

Техник-электронщик

OFFлайн

Казахстан

Семипалатинск

А чем, собственно SOT25 от SOT23-5 отличается? Один и тот же корпус, размеры идентичные, в даташитах в скобках второй вариант всегда указывается.

В том случае, если целью было воткнуть первый попавшийся навесив на провода, я бы эту тему даже создавать не стал. Всё то, чего пруд пруди я и сам нашёл без проблем, но по распиновке ничего не подходит. В любом случае спасибо за отзывчивость.

Предполагаю, что распиновка такая (для наглядности по быстрому накидал на листочке):
1 и 5 - кто-то один из них - Vin, кто-то второй Enable.
2 - GND.
3 - Bypass.
4 - Vout 3.3V.


Сообщение отредактировал MorgaN - Вторник, 11.Мар.2025, 11:57
