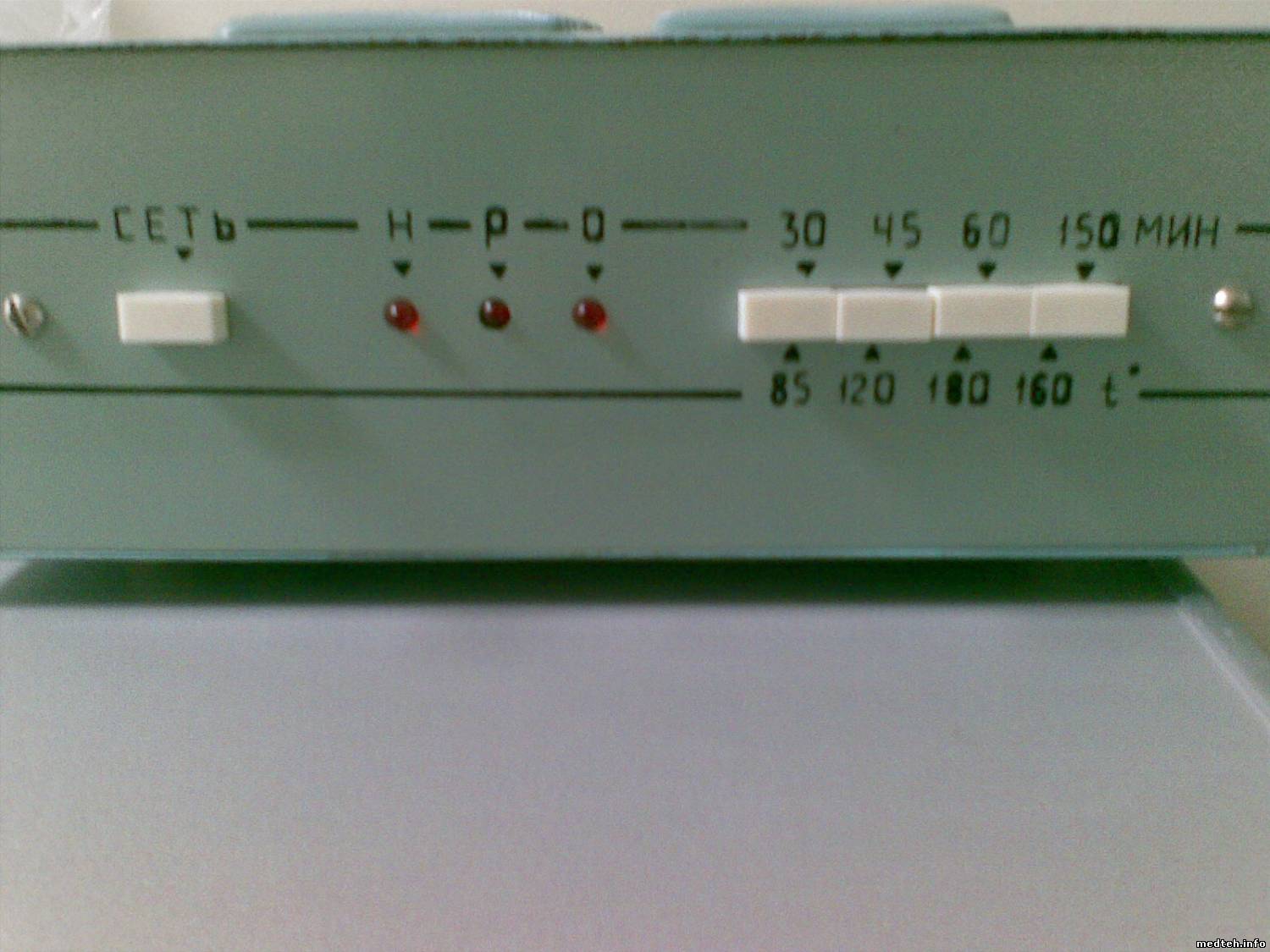

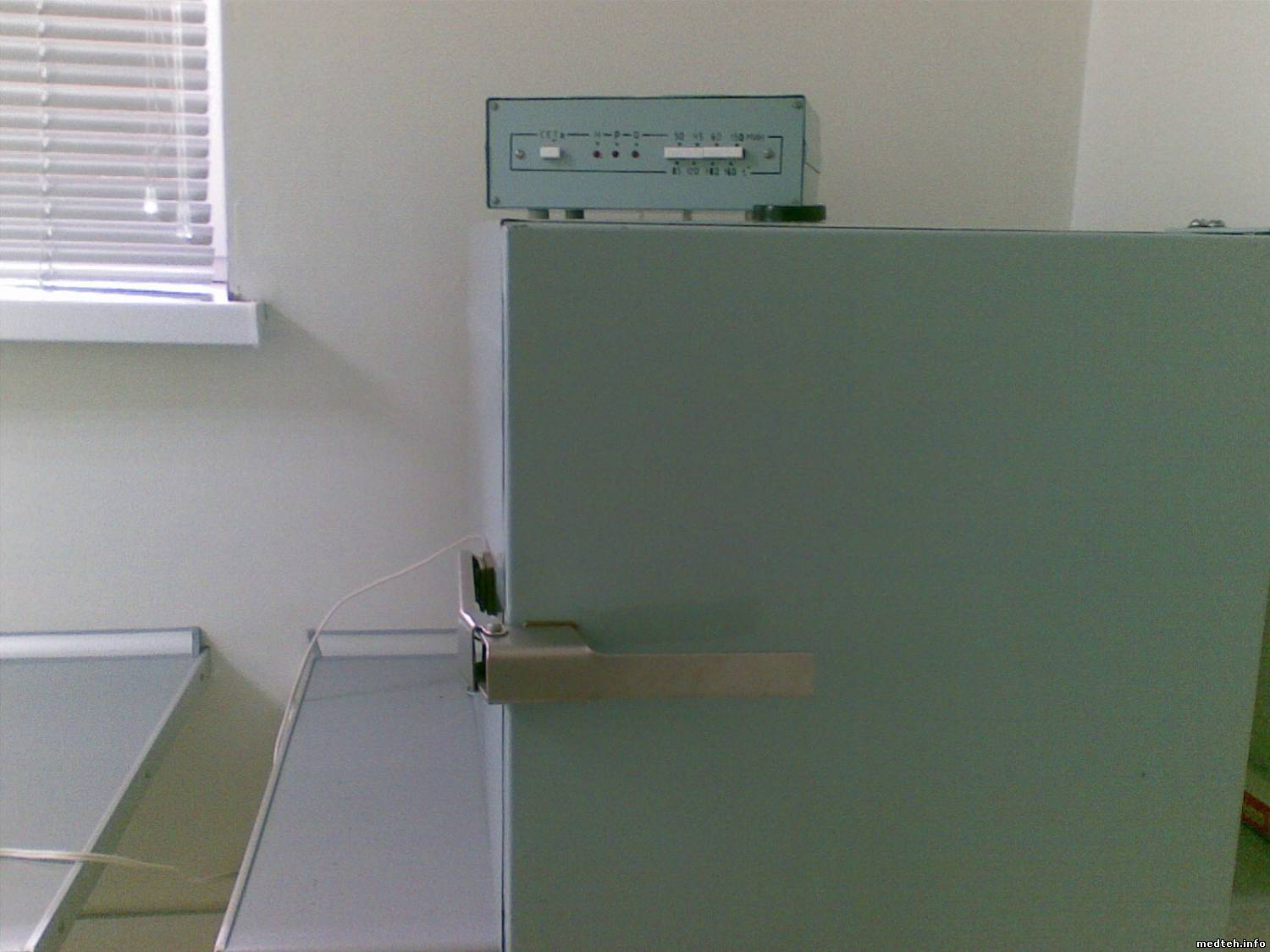

У данного агрегата, по всей видимости, полетел термодатчик. Включаю первый режим (30мин, 85 град.), индикатор нагрев - "Н" горит, потом всё гаснет и больше в скором времени этот режим не удается включить. Со следующим режимом такая же история, видимо, температура выросла больше и он автоматом вырубается, на работу не выходит. Завтра с термометром лабораторным поеду измерять и подстроечниками регулировать температуру. Вопрос: как правильно подстроить температуру с помощью переменных резисторов? Какое время нужно ждать, она ведь не мгновенно меняться будет, тем более, если с большей на меньшую? И как отыскать у этого зверя термодатчик? Нужно ли вытаскивать всю термопрослойку?
И как отыскать у этого зверя термодатчик? Нужно вытаскивать всю термопрослойку?
Поздравляю, по моему это владикавкаский шкафчик, дерьмовее мало какие есть. Видимо нужно снять заднюю стенку, и по проводам от разъема проследить до отверстия под датчик. Сам датчик расположен на задней стенке внутри шкафа. Насколько помню через разъем пропущено пять проводов-два нагреватель, два термодатчик, один корпус. Провода на термодатчик должны, видимо быть тоньше. Найди где они приходят на плату и вместо термодатчика припаяй к ним подстроечный резистор (если датчик СТ1-19 то номиналом 100-200КОм, если катушка медного провода - 100-200Ом). Поставь термометр и включи шкаф. Когда температура достигнет 150 градусов регулировкой подстроечника добейся выключения нагрева. Получится величина сопротивления термодатчика - это случай с СТ1-19. В случае термодатчика из медного провода сразу будет понятна величина сопротивления (указывается номинал при комнатной температуре). С наступающим и удачи!
Если мне не изменяет память датчик СТ1-19. Изменение сопротивления терморезистора вызывает изменение частоты колебаний генератора на ОУ, а подстраивается температура подбором конденсатора (обычно небрежно напаивают несколько конденсаторов параллельно) рядом с проводом термодатчика.
Изменение сопротивления терморезистора вызывает изменение частоты колебаний генератора на ОУ, а подстраивается температура подбором конденсатора (обычно небрежно напаивают несколько конденсаторов параллельно) рядом с проводом термодатчика.
Это справедливо для челябинских шкафчиков. Там только, по моему стоит не ОУ, а NE555. А провода термодатчика проходят через кожух двигателей, расположенный сзади.
У меня челябинский! Проблема в замене датчика, это ж получается весь шкаф надо разобрать!! да и заказывать датчик придется, в радиомагазинах у нас таких нет(( А насчет переменников, там же на каждый режим работы по переменнику, который регулирует температуру, правильно?
Дата: Четверг, 30.Дек.2010, 18:43 | Сообщение # 10
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (matuxina)
А насчет переменников,
Замена датчика переменником полезна с двух точек зрения. Первая -можно узнать сопротивление термодатчика, вторая-проверить работоспособность шкафа без термодатчика.
Quote (matuxina)
Проблема в замене датчика, это ж получается весь шкаф надо разобрать!!
Зачем весь? достаточно снять кожух двигателей и часть внутренней обшивки, чтобы добраться до датчика.
Дата: Суббота, 19.Мар.2011, 11:02 | Сообщение # 13
Участник
У вас сообщений: 51
сервисный инженер
OFFлайн
Российская Федерация
санкт-петербург
По мимо термопары которая подключается непосредственно к плате управления, если не ошибаюсь там стоит еще и термостат предохранительный и они работают в паре дублируя друг друга, чтобы шкаф не загорелся в случае поломки.
Дата: Воскресенье, 20.Мар.2011, 12:31 | Сообщение # 14
У вас сообщений: 202
инженер по ремонту
OFFлайн
Российская Федерация
Приморский кр.

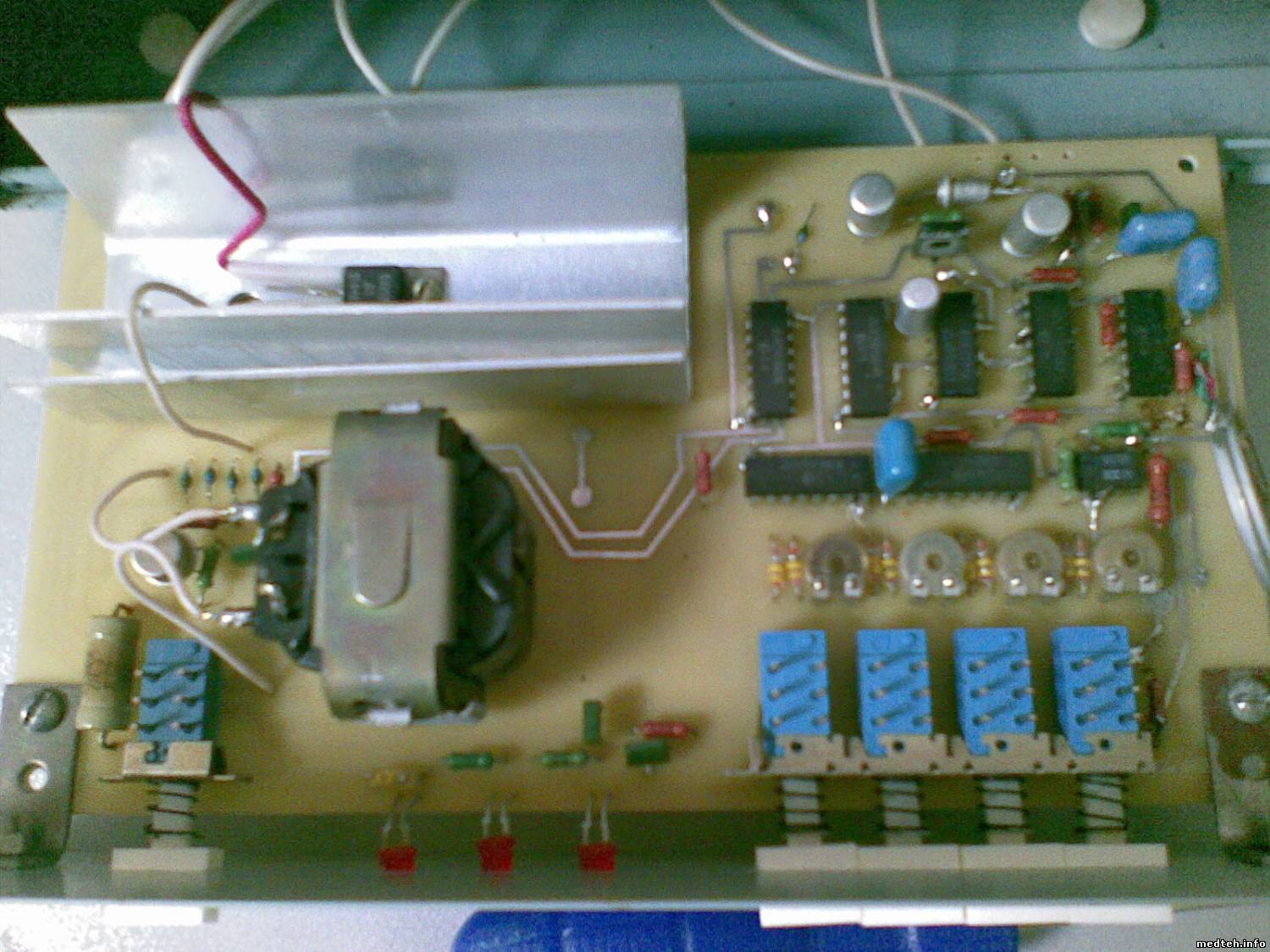

В твоем ГП стоит СТ1-19. После замены добейся сначала, что бы показания контрольного термометра и таблушки совпадали. Это достигается подпайкой конденсаторов параллельно датчику( кандер в правом верхнем углу платы упр ) Добьешься этого и, возможно, не придется крутить переменники.
Российская Федерация
да и заказывать датчик придется, в радиомагазинах у нас таких нет((
