ИВЛ "ФАЗА-21"
AlexiumДата: Понедельник, 12.Май.2014, 17:49 | Сообщение # 81
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Напряжение на драйвере? Сам драйвер. (Двигатель шаговый). Может быть неисправна оптопара?!

DimitriusДата: Понедельник, 12.Май.2014, 20:38 | Сообщение # 82
У вас сообщений: 410
инженер
OFFлайн
Украина

Украина
Цитата Stanislav_First ()
Двигатель как бы пытается пускаться, слышно рывок. если ему помчь чуть чуть, то цикл проходит


Первым дело проверьте сигнал от МК, он должен приходить на плату управления двигателем(вроде бы РП 20.03-00.100 ), дальше проверьте состояние самого двигателя воздуходувки и также его датчиков. Не забудьте произвести проверку соединений плата-двигатель.


Cвет в конце туннеля бывает разный

Stanislav_FirstДата: Вторник, 13.Май.2014, 09:24 | Сообщение # 83
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье
Цитата Dimitrius ()
также его датчиков


Как их проверить ?

Stanislav_FirstДата: Среда, 14.Май.2014, 11:55 | Сообщение # 84
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье
На плате управления двигателем стоит свой мк и драйвер ir2136. Датчики проверил, исправные.

Stanislav_FirstДата: Среда, 14.Май.2014, 15:20 | Сообщение # 85
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье
датчика скорости(оптопара) в этой модификации нет. есть ли схема для этой модификации?

ZagudalinДата: Воскресенье, 18.Май.2014, 18:10 | Сообщение # 86
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация

Фото приложите пожалуйста.

AlexiumДата: Воскресенье, 18.Май.2014, 20:44 | Сообщение # 87
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата Stanislav_First ()
датчика скорости(оптопара) в этой модификации нет. есть ли схема для этой модификации?

Такой модификации не видел, но думаю датчик находится в общем корпусе с двигателем, марка двигателя?

shulhinДата: Воскресенье, 18.Май.2014, 21:54 | Сообщение # 88
Стажер
У вас сообщений: 12
инженер
OFFлайн
Украина

Львов
Зачастую виновата маленькая плата - она стоит между контроллером и собственно, двигателем...идеальный вариант - проверить на аналогичном аппарате (если ваш двигатель дёргается, опасность сжечь что-либо невелика, путем подстановки...ежли нет - банально меряем обмотки двигателя (опять же, если он пытается закрутиться - скорее всего, они в порядке), и затем по схеме ищем сигналы с платы управления на вышеупомянутую платку...обратите внимание на состояние контактов разьёмов - часто сомнительнй контакт имеет пригорание...

shulhinДата: Воскресенье, 18.Май.2014, 21:56 | Сообщение # 89
Стажер
У вас сообщений: 12
инженер
OFFлайн
Украина

Львов
Да, и тут правильно писали - датчик двигателя может быть как внутри его, так и внешний...я видал обе таких модификации

Stanislav_FirstДата: Вторник, 20.Май.2014, 12:23 | Сообщение # 90
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина

Запорожье

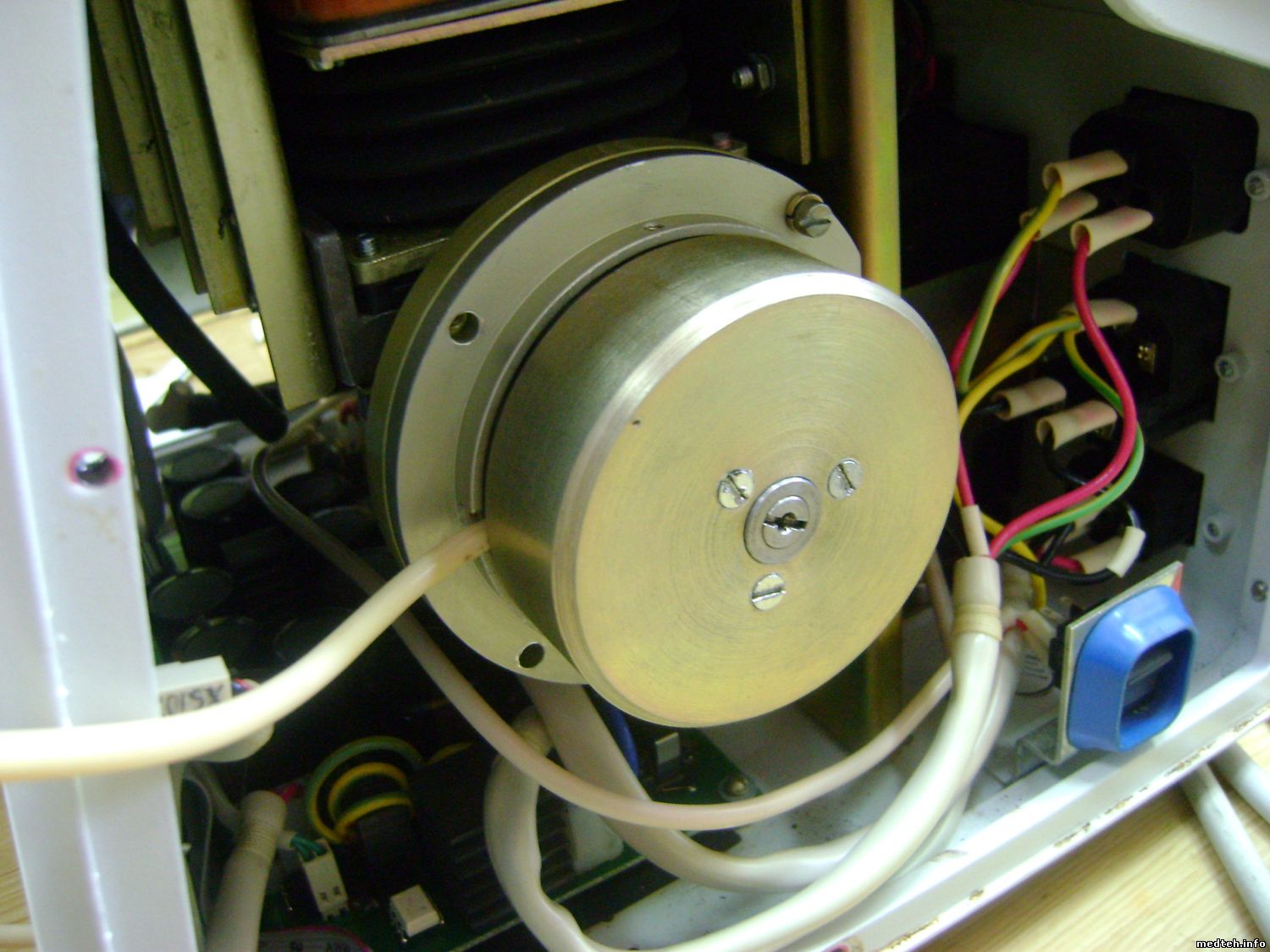

Двигатель в аппарате

ZagudalinДата: Среда, 21.Май.2014, 08:43 | Сообщение # 91
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация

прямой ппривод. была такая проблема, решилась заменой двигателя.

dimasДата: Среда, 21.Май.2014, 09:53 | Сообщение # 92
Участник
У вас сообщений: 75
Инженер
OFFлайн
Российская Федерация

Санкт-Петербург
у меня в клиентах сейчас две фазы. одна вообще раритет с серийником 0008 2003года, купленнам клиентом прямо с выставки. Работает счас как трактор, так громко... что слушать никто не хочет вокруг. По моему двиглу конец пришел... Есть еще мнения?

и вторая свежак 2012г. вот в ней интересно. клиент жаловался на следующее- работала работала нормально, потом послышался скрежет, продули, вроде пропало ненадолго, отработала потом дней 10, и снова скрежет внутри, такой звонкий и встал аппарат. выключили тут же. я пришел, до меня за час включили, все работает ОК, никаких сбоев или скрежета нет как назло. Но работать боятся на ней. Забрал. Гоняю счас на объеме повыше, частота побольше, но работает без проблем. У кого нить было что то подобное? на взгляд внутри все ок, обрывов тоже не нашел. по моему что то чисто механическое...

dimasДата: Среда, 21.Май.2014, 14:34 | Сообщение # 93
Участник
У вас сообщений: 75
Инженер
OFFлайн
Российская Федерация

Санкт-Петербург
разобрал 2 аппарата. как слышно на старом аппарате, гремят 3 подшипника. ремень под замену. и сам шкиф что выходит из двигателя, заедает его. Как понимаю вращаться он должен свободно. Учитывая возраст и наработку аппарата, этот самый двигатель лучше заменить.
кто знает, эти самые подшипники какие то специфичные или нет?

rodnmuzvnДата: Вторник, 18.Ноя.2014, 16:21 | Сообщение # 94
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация

Ростов-на-Дону
Здравствуйте, коллеги. Попросил найти плату РП 20.03-00.101 rev01 сотрудник. На плате неисправны явно 4: R21-R22, R19, VT3, и 5-й VT6 прозвонкой. Пробой по фазе (условной) (двигателя) B. Вопрос спорный по микросхеме MC33033DW, но раз выгорел R19, то 12 выводе был явно потенциал не в норме. (Как проверишь эту микросхему, только заменой?)
Но вопрос не в этом. Двигатель звонится только А–С, а по фазе В прозвонка отсутствует.
Где взять двигатель ENVO 7ДБ40-16-6л? Прошу сотрудника вскрыть двигатель, посмотреть, что там случилось. Или же бесполезно, раз пробил, то восстановлению не подлежит. Спасибо.

rodnmuzvnДата: Четверг, 20.Ноя.2014, 09:54 | Сообщение # 95
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация

Ростов-на-Дону
Здравствуйте, коллеги. Стал разбираться сам с двигателем. Двигатель сотрудник разбирал, до обмоток добрались, но внутри (двигателя) запаха "замыкания" не было, есть легкий запах лака. К двигателю провода: 5 черных, 3 желтых. Но вот по цоколевке схеме не соответствуют: желтые — на 3, 4, 5; а вот черные — на 7, 8, 1, 2, 3; что схеме не соответствует. На разъеме от двигателя явно выдавлено, где первый контакт. И вот 3, 4, 5 попарно звонятся. Так что причина выхода из строя платы не ясна. Не ясна причина выхода из строя VT3, а затем вышли из строя остальные. Кто занимался ремонтом платы, заменял там детали, подскажите, какие нюансы. По схеме перемычка на выводах контроллера двигателя между 18 (60°/120° Select) и землей, а вот на плате между 3 (Fwd/Rev) и землей. (При изготовлении существенно изменили принципиальную схему и конструкцию прибора, изменили направление вращения и "выбор °")?) Плата стОит на заводе больше 10,5 тыс. руб. А стоимость нужных мне 6 (еще неисправен R16) рублей 500. Заменю детали, а плата не будет работать.

rodnmuzvnДата: Вторник, 30.Дек.2014, 16:41 | Сообщение # 96
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация

Ростов-на-Дону
С Новым 2015 годом. Пишу к сведению о ремонте платы. Фазу отремонтировал, перепаял детали. 0,1 Ом (2 шт.) к сведению допуск 1%, заменил два полевика, 22 Ом, 33 Ом, 100 Ом и микросхему МС33033. Собирал уже не я, всё включили, Фаза-21 работает.

novichok2015Дата: Суббота, 28.Фев.2015, 10:37 | Сообщение # 97
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск

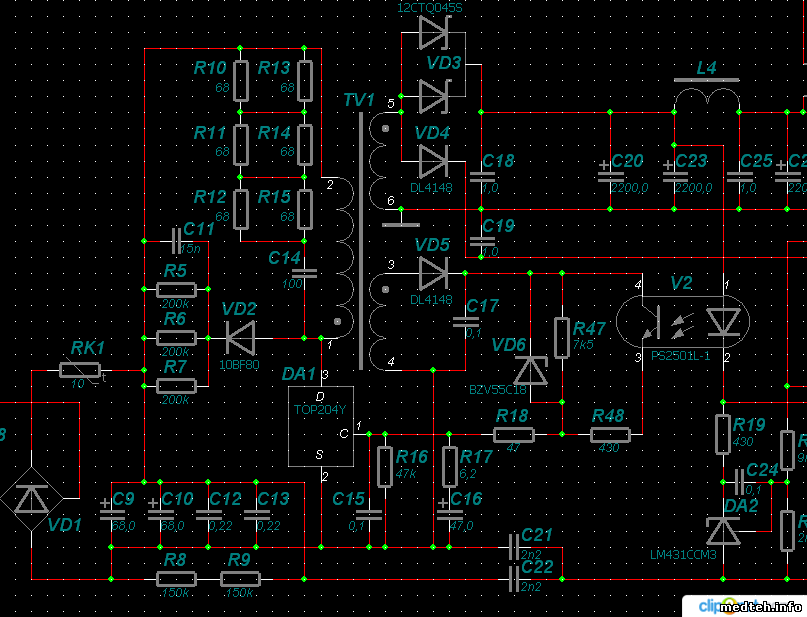

Нужна схема аппарата ИВЛ ФАЗА 21 с блоком питания на м/с TOP204YAI, маркировка на плате РП21.01.101 rev.01 2007г выпуска.
Сильно греется TOP204YAI даже на х.х., при потреблении от сети 100ма. При работе в собранном виде пропадает питание от сети-гаснет светодиод "сеть", светится индикатор работы от аккумулятора - похоже, срабатывает защита м/с от перегрева. Напряжение 14в при токе нагрузки 500ма стабильно.

anton26Дата: Суббота, 28.Фев.2015, 18:05 | Сообщение # 98
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация

Красноярск
Схема есть, смотрите хранилище.

novichok2015Дата: Воскресенье, 01.Мар.2015, 09:41 | Сообщение # 99
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
Да, схему нашел на последней странице хранилища, в формате файла P-CAD, сейчас пытаюсь понять, почему на вторичке вместе с меандром на осциллограмме есть синусоида

STarasДата: Понедельник, 02.Мар.2015, 22:24 | Сообщение # 100
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
novichok2015, наверное, такая же синусоида и на первичке. Проверь демпферные цепи силового ключа.

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

novichok2015Дата: Суббота, 07.Мар.2015, 17:53 | Сообщение # 101
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
Заменил VD2, TOP204Y,C14, промерял резисторы демпферных цепей, посмотрел осциллы на первичке под разными нагрузками. Выкладываю фото

AlexiumДата: Суббота, 07.Мар.2015, 18:45 | Сообщение # 102
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата novichok2015 ()

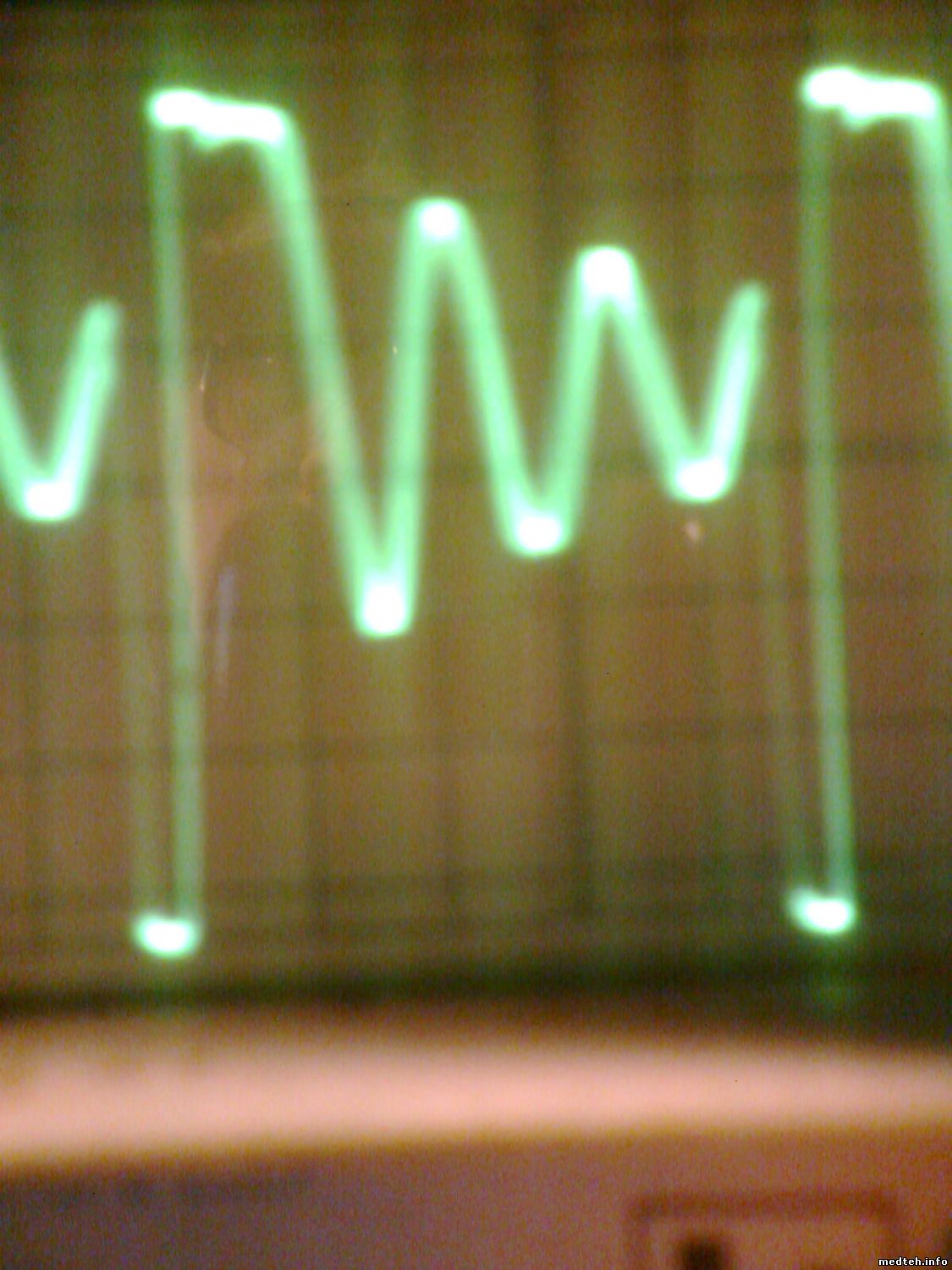

почему на вторичке вместе с меандром на осциллограмме есть синусоида

Это норма, паразитные емкости и индуктивности при переключении дают такую картинку.

novichok2015Дата: Суббота, 07.Мар.2015, 20:30 | Сообщение # 103
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
В предыдущем посте я по ошибке отправил только фото сигнала под нагрузкой 25вт. Добавляю фото под другими нагрузками. На Х. Х. и при нагрузке 5вт есть синусоида, а при 25 и 40вт-правильный меандр с постоянной скважностью. Но при изменении нагрузки скважность должна меняться, сохраняя форму прямоугольника.

novichok2015Дата: Суббота, 07.Мар.2015, 20:36 | Сообщение # 104
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
по несколько прикрепленных файлов сервер не принимает, придется по одному

novichok2015Дата: Суббота, 07.Мар.2015, 20:40 | Сообщение # 105
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск

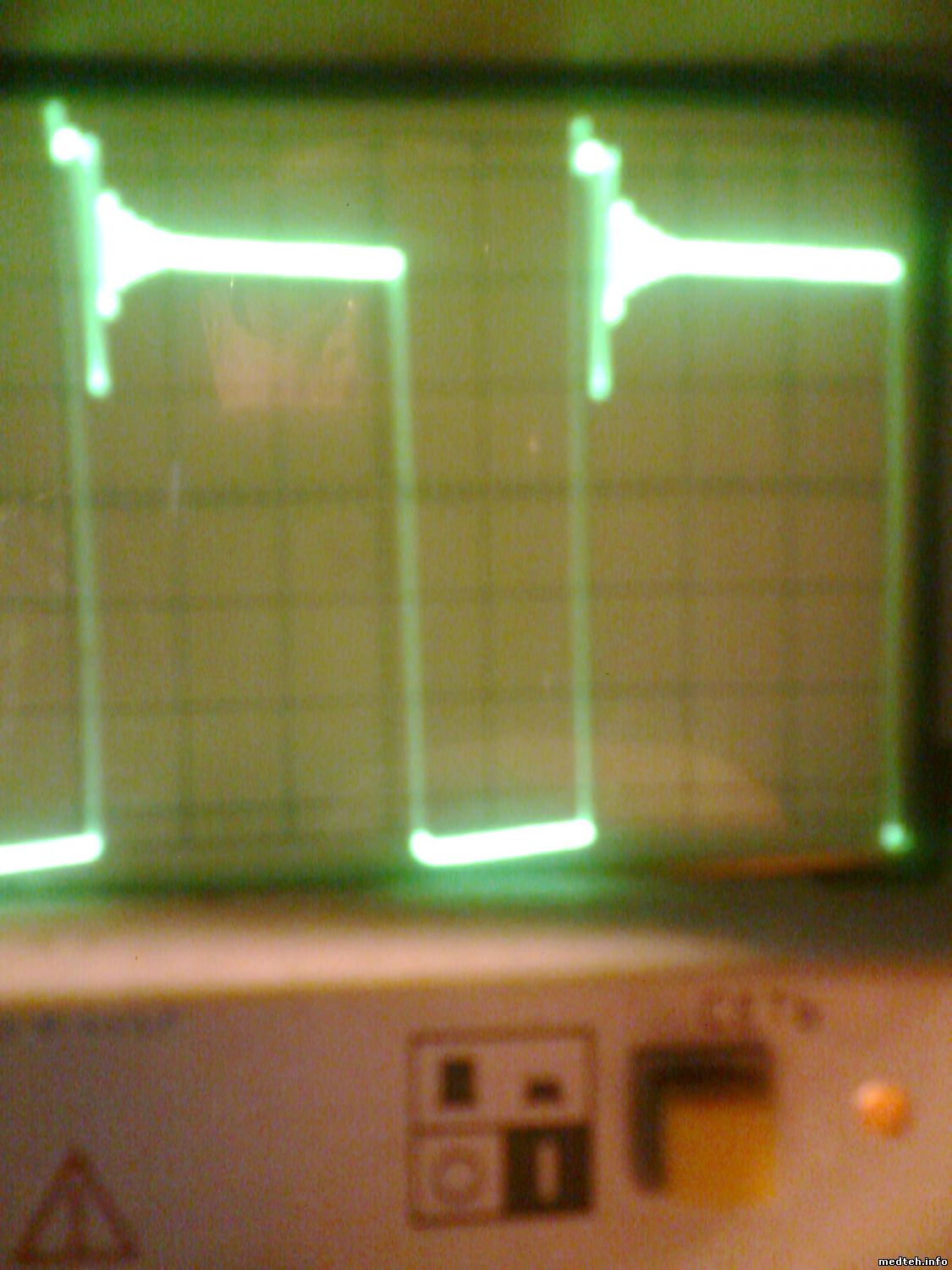

нагрузка 20 вт

novichok2015Дата: Суббота, 07.Мар.2015, 20:44 | Сообщение # 106
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск

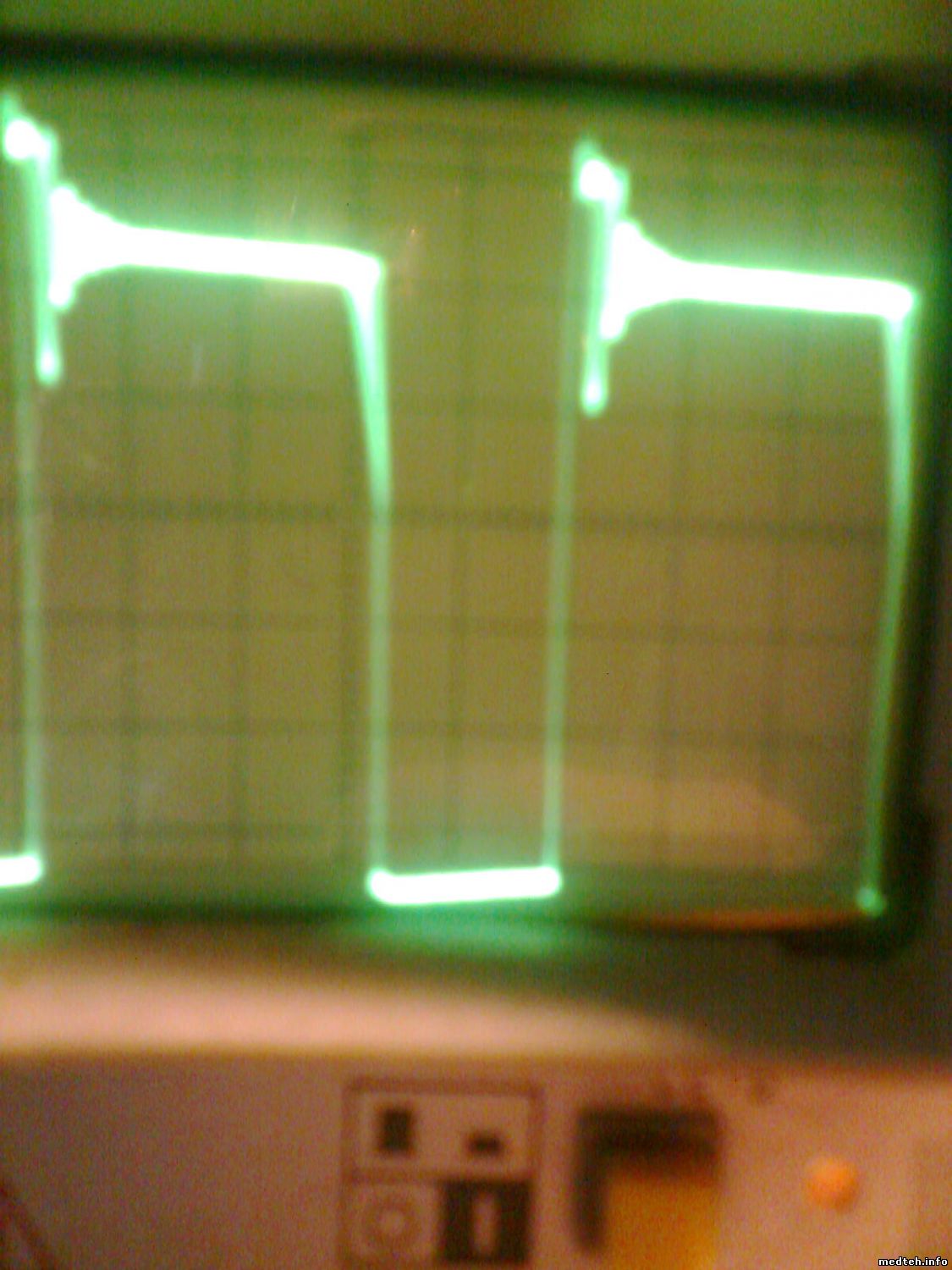

нагрузка 5вт

novichok2015Дата: Суббота, 07.Мар.2015, 20:47 | Сообщение # 107
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск

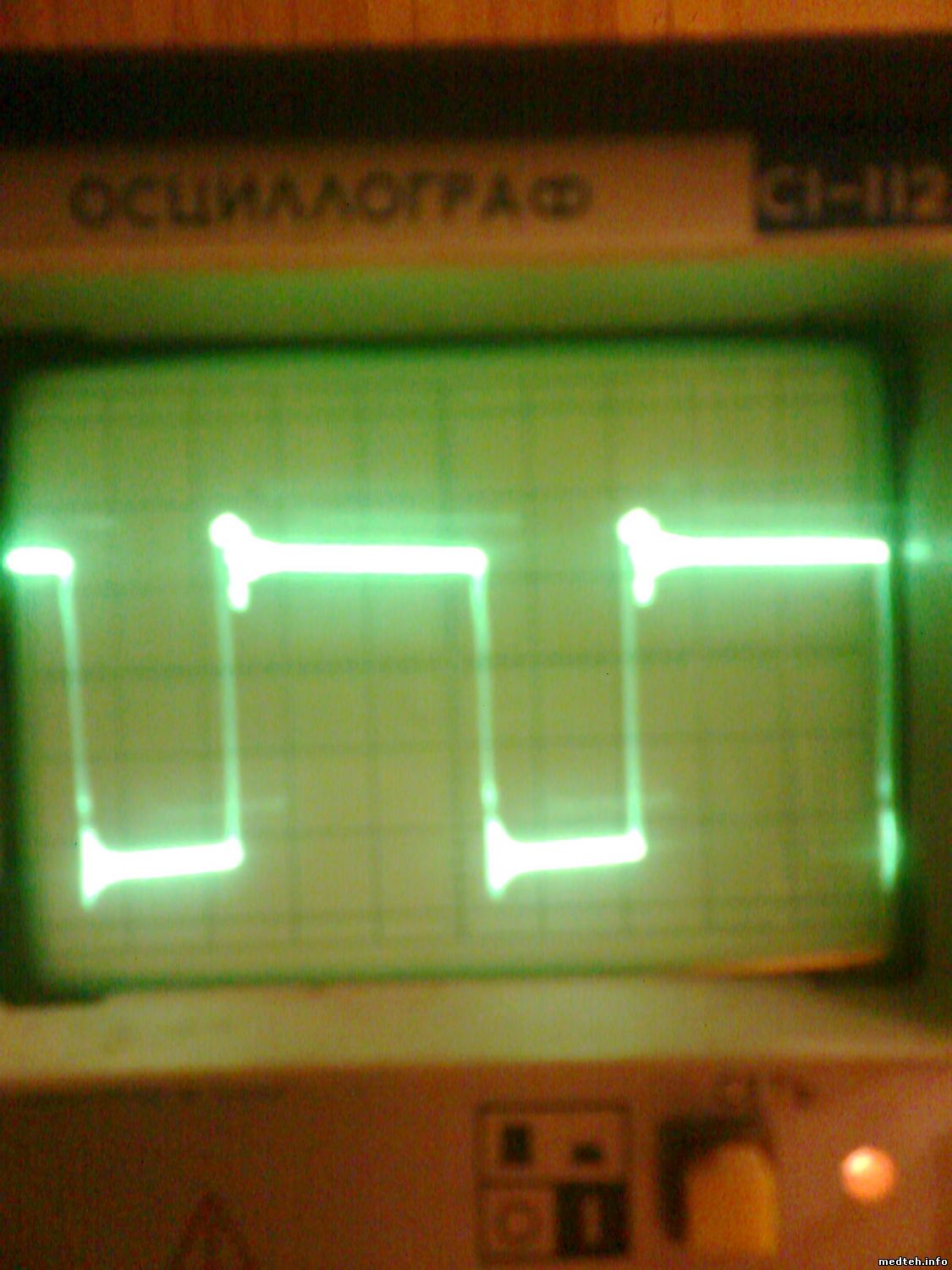

25вт

novichok2015Дата: Суббота, 07.Мар.2015, 20:48 | Сообщение # 108
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск

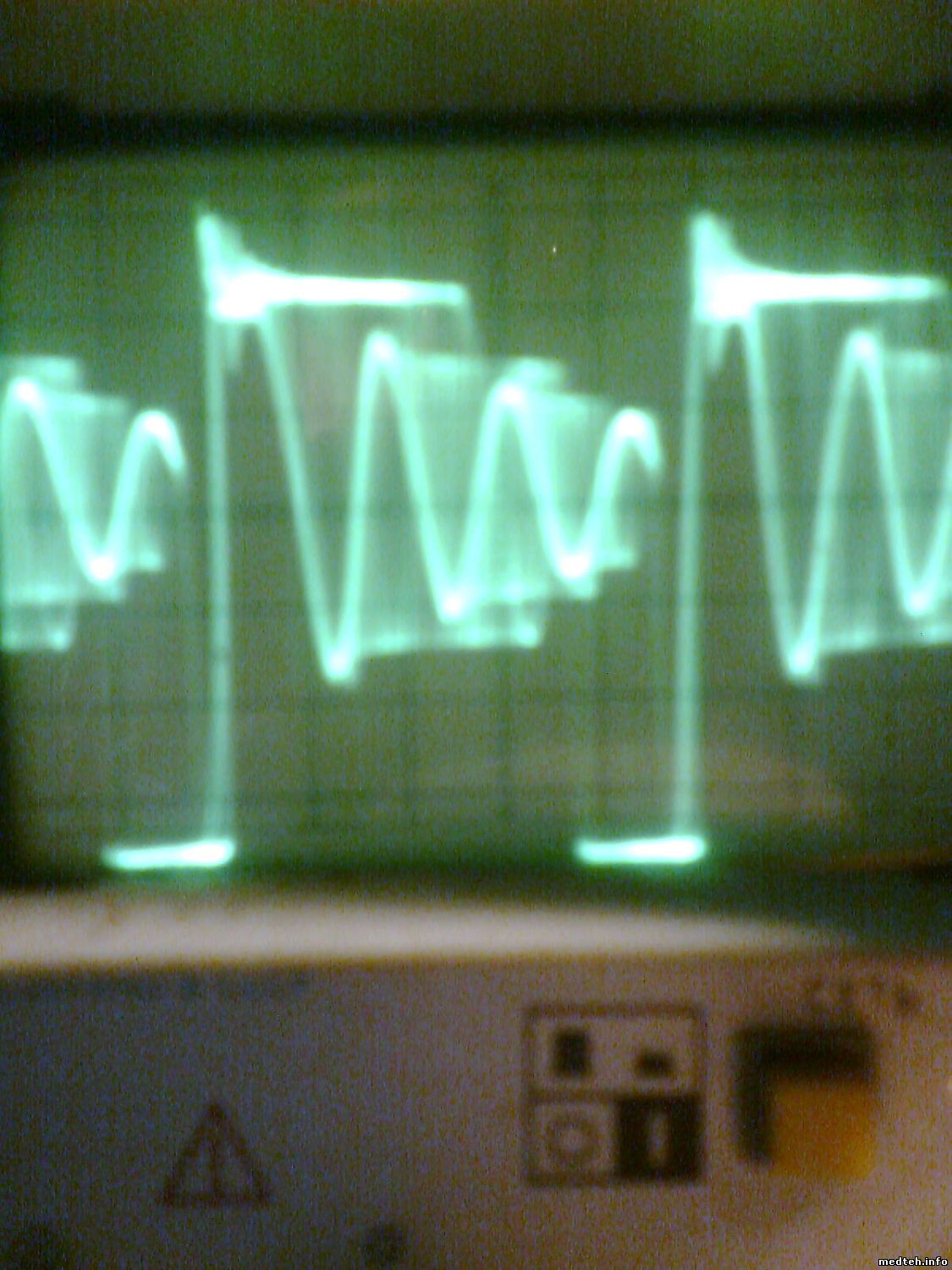

нагрузка 40вт


Сообщение отредактировал novichok2015 - Суббота, 07.Мар.2015, 20:51

novichok2015Дата: Суббота, 07.Мар.2015, 20:50 | Сообщение # 109
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
нагрузка 40вт

novichok2015Дата: Среда, 11.Мар.2015, 22:00 | Сообщение # 110
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
После замены VD2 нагрев TOP204 уменьшился, форма искаженного синусоидой меандра осталась. TOP204 работает на фиксированных 100 кгц. Почему же нет изменения скважности?


Сообщение отредактировал novichok2015 - Среда, 11.Мар.2015, 22:01

AlexiumДата: Среда, 11.Мар.2015, 22:59 | Сообщение # 111
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
У этих БП часто бывает неисправна LM431. Лучше заменять на TL431 в корпусе TO-92.

novichok2015Дата: Среда, 26.Авг.2015, 14:29 | Сообщение # 112
Стажер
У вас сообщений: 20
техник
OFFлайн
Российская Федерация

Красновишерск
Пока болел, аппарат свозили на ремонт в Пермь. Что меняли-так и не узнал. Тема закрыта.

Subbota40Дата: Вторник, 03.Ноя.2015, 14:53 | Сообщение # 113
Участник
У вас сообщений: 53
техник по ремонту
OFFлайн
Российская Федерация

Калуга
Чтобы не открывать новую тему....
Порвался ремень, маркировка не читается.
Подскажите маркировку зубчатого ремня плиз. wink

igor1502Дата: Среда, 25.Ноя.2015, 05:22 | Сообщение # 114
Стажер
У вас сообщений: 45
инженер по ремонту
OFFлайн
Российская Федерация

Омск
Подскажите аналог ШИМ-контроллера TOP204YAI для блока питания

Если мой совет помог, жми "спасибо"
Если нет -- строго не суди
Будь здоров и Счастья тебе

igor1502Дата: Среда, 25.Ноя.2015, 05:24 | Сообщение # 115
Стажер
У вас сообщений: 45
инженер по ремонту
OFFлайн
Российская Федерация

Омск
Цитата Subbota40 ()
Порвался ремень, маркировка не читается.
Подскажите маркировку зубчатого ремня плиз.


Ремень для привода воздуходувки 10АТ3/252


Если мой совет помог, жми "спасибо"
Если нет -- строго не суди
Будь здоров и Счастья тебе

oleg-46Дата: Вторник, 16.Фев.2016, 15:33 | Сообщение # 116
Стажер
У вас сообщений: 29
инженер по ремонту ИМТ
OFFлайн
Российская Федерация

Курск
Здравствуйте, коллеги!.Проблема с двигателем ENVO 7ДБ40-16-6л. Клинит вал двигателя.Похоже разваливаются подшипники. Вопрос!Как снять зубчатый шкив с вала двигателя не повредив его???

karatonДата: Понедельник, 06.Июн.2016, 16:28 | Сообщение # 117
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация

Невинномысск
Порвался ремень воздуходувки, при этом разрушил зубчатое колесо.После замены на новые воздуходувка после включения питания чуть прокручивается потом следует длительная пауза, затем опять прокрут.Высвечивается ошибка "AL-01 -отказ привода".Может кто-нибудь сталкивался с проблемой?

UTДата: Воскресенье, 16.Июл.2017, 10:22 | Сообщение # 118
Стажер
У вас сообщений: 11
Ремонт медицинского оборудования
OFFлайн
Казахстан

Алматы
доброго времени суток. пришел аппарат ивл фаза21 в ремонт явно со следами вмешательства плата перепаяная блок питания сожженный. после процедур по реанимации блок питания заработал напряжения 12в 27в имеются где должны быть на плате контроллера процессор был на коротком замыкании заменил. кз в цепи пропало. при включении в сеть горит индикатор сети при включении кнопки на на светодиодной дорожке загораются несколько сигментов всередине и на одной из числовых лед сегментов кракозябры и все. в чем может быть проблема. подозреваю слетела прошивка. как прошивается сие аппарат?

телефон для связи
(mobile whatsapp)
+77017363819

UTДата: Воскресенье, 16.Июл.2017, 10:26 | Сообщение # 119
Стажер
У вас сообщений: 11
Ремонт медицинского оборудования
OFFлайн
Казахстан

Алматы
нашел на плате контроллера память ATMLH024 полагаю прошивка сидит в ней. так или нет?

телефон для связи
(mobile whatsapp)
+77017363819

UTДата: Воскресенье, 16.Июл.2017, 11:40 | Сообщение # 120
Стажер
У вас сообщений: 11
Ремонт медицинского оборудования
OFFлайн
Казахстан

Алматы
Считал дамп с МС-памяти ATMLH024, так там лабуда какая-то.
По-моему прошивка с FFFF начинаться не должна.
Есть у кого-нибудь дамп с МС-памяти "Фазы-21" - поделитесь, пожалуйста, для сравнения.
Заранее спасибо.


телефон для связи
(mobile whatsapp)
+77017363819

  • Страница 3 из 4
  • «
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Панорамный R-аппарат ...[naiv (02.Ноя.2024)]
2. ЭКГ CardiMax FX-7202 ...[Vityaserov (02.Ноя.2024)]
3. Настройка DCM4CHEE се...[evgen1234 (02.Ноя.2024)]
4. Концентратор кислород...[Burakkumaria (02.Ноя.2024)]
5. Монитор пациента МР 8...[any1ne (02.Ноя.2024)]
6. Установки Stern Weber...[Yulana34 (01.Ноя.2024)]
7. Печь для металлокерам...[Yulana34 (01.Ноя.2024)]
8. КТ Somatom Emotion 16...[goodween13 (01.Ноя.2024)]
9. Лазерный аппарат АЛТ ...[AstrAmigo (01.Ноя.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. Сервисный мануал пере...[07.Мар.2024]
1. polyac[03.Ноя.2024]
2. JarockOthevob[03.Ноя.2024]
3. RufusStymmepay[03.Ноя.2024]
4. ZapotekGeajogell[02.Ноя.2024]
5. Huritliz[02.Ноя.2024]
6. YorikAtmotmaro[02.Ноя.2024]
7. Faesulanymn[02.Ноя.2024]
8. Korazuncoows[02.Ноя.2024]
9. Pranckdiops[02.Ноя.2024]
10. Akaschaheewmet[02.Ноя.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[118]
madmac[116]
Алекс-200[114]
генаf[112]
