Помогите, кто знает как устранить эту ошибку? Описание на английском во вложении, правда с переводом проблемы. Потенциометр целый, но как правильно выставить, не понятно. Компрессор изначально, не запускается вобще, не поднимает платформу вверх, как должен при включении.
я тоже мучился с этим потенциометром. подкручивал его потом включал. еще подкручивал и включал.и видать поймал то положение в котором оно должно было находится. короче методом тыка получилось.
Если не вышел из строя сам потенциометр (срок доставки очень большой), проверьте подводящий к нему кабель, он часто переламывается в местах изгиба. Данный маммограф (в том числе компрессор) настраивается через специальную сервисную программу по com-порту. Если ничего не получится ищите партнеров ItaLrAY в вашем регионе
Всё оказалось проще... Сгорел предохранитель F2 (маленький зелёный) на плате S563. Кстати, в потенциометре тоже отпаялась одна ножка. Разобрал потенциометр полностью по запчастям, припаял, склеил клеем и всё отлично работает. То есть, при желании, можно и потенциометр починить, ничего сложного.
Делюсь опытом ремонта аппарата IMS Giotto 2011 г.в. Ошибка на пульте оператора: Error # 17 - grid is not in position.
В сервисной документации предложен ряд причин и решений по этой ошибке. Перепробовав все варианты, дошёл реальной проблемки: grid motor (двигатель решётки). В документации указано, что движение мотора должно быть плавным и без затруднений. В моём случае наблюдалось довольно уверенное затруднение колебания решётки. Отсоединение решётки локализовало проблему: сердечник двигался с усилием. После смазки сердечника ситуация существенно не изменилась. Видимо, по обратной связи рос измеряемый ток и система отключала решётку как неисправную.
Мотор внешне выглядит как обычный соленоид и имеет такую маркировку: Mecalectro AE.P41.41.01 B111000316 +/- 4 N/A R:5 ohms
Делов-то - замена какого-то соленоида колеблющегося! Обращение в одну уважаемую организацию позволило уточнить стоимость запчасти 3500 (три тысячи пятьсот) евро, в наличии + доставка по России. Обращение в ещё одну организацию (ответ пришёл через три недели) дало цену 1855 евро, срок поставки 4-7 недель. Обращение на Mecalectro (ответ пришёл через несколько часов) дало цену 773 (семьсот семьдесят три) евро в наличии на производстве, + стоимость доставки (ну, и, видимо, надо учесть растаможку). Бизнес аля рюс, короче.

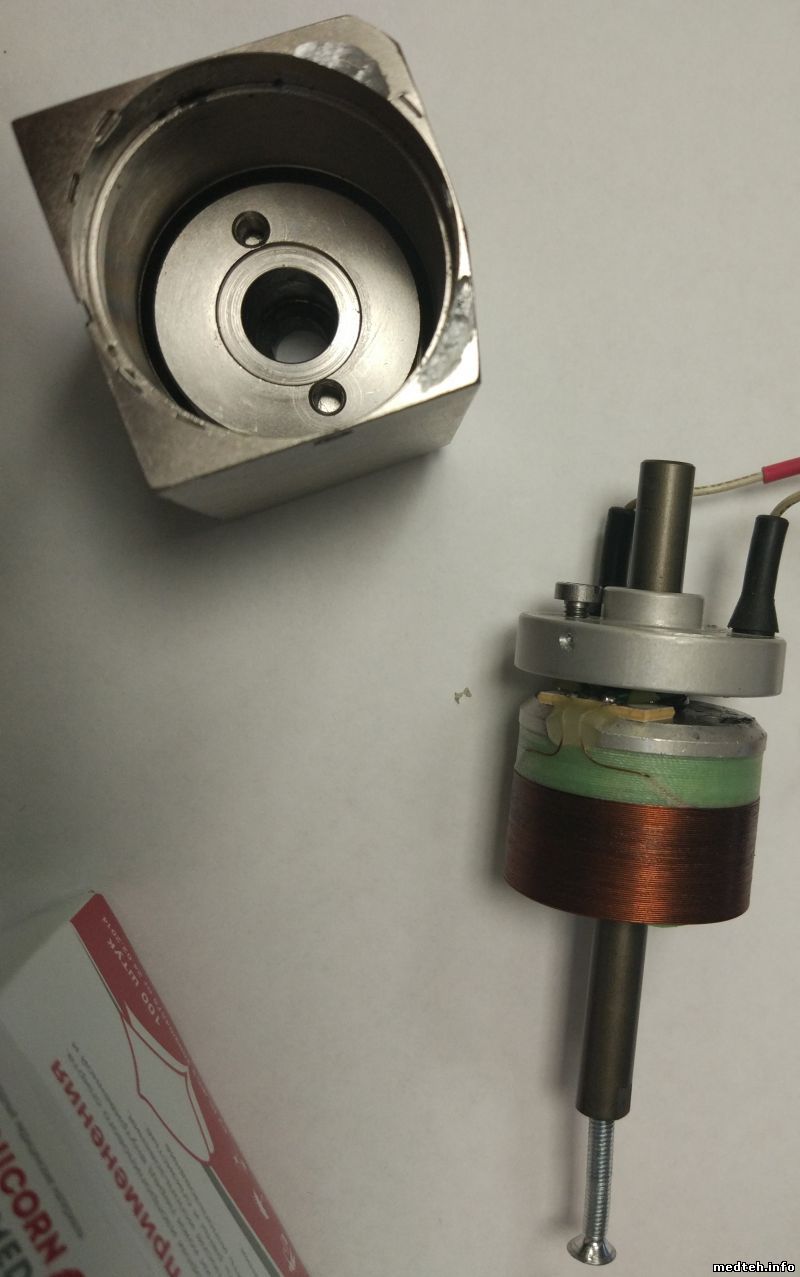

Пока искал партнёров в Европе для приобретения запчасти из Италии решил посмотреть, как устроен этот самый колеблющийся соленоид. Рентген исследование ничего интересного не дало - надо разбирать. Разбирается опрессованная деталь несложно: со стороны эл.подключения высверлил в корпусе неглубокие (с толщину корпуса) два отверстия, расположенные диаметрально. Это дало возможность для применения некоторого рычага, чтобы начать поднимать крышку соленоида. Крышка сдвинулась легко, и осторожно была вытянута на белый свет (фото прилагается).

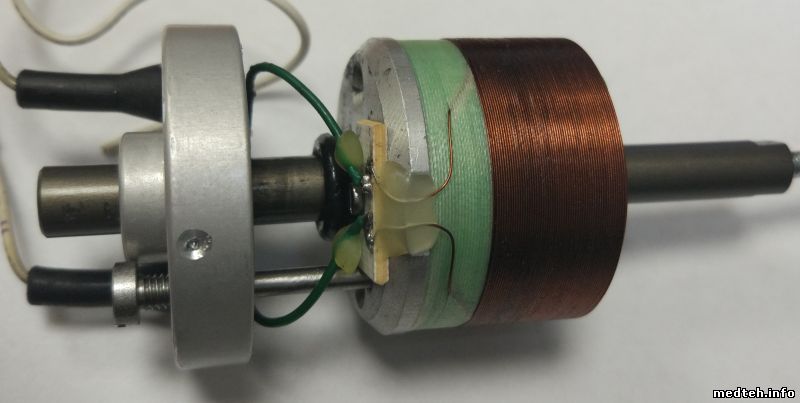

Внутри находилась катушка с проводами, намотанная на зелёную ткань или пластик. Помехой движения и являлся сам зелёный материал. По неизвестной мне причине он отклеился во внутренней части от витков и "собрался", препятствуя свободному перемещению катушки в корпусе соленоида (катушка должна входить довольно глубоко с небольшим зазором в паз, выточенный по окружности внутренней части соленоида). Сами витки держатся довольно плотно и крепко, поэтому "лишний" зелёный материал был удалён хирургически.
После очистки внутренностей (отвалился клей, придерживающий внутренние провода катушки), соленоид был собран, повторно запрессован и установлен на место.
Решение находится в условиях высокой загруженности аппарата - полтора месяца. Сбоев в работе пока не наблюдали.
Привет. Ошибка на пульте не проявляется пока, но иногда появляются смазанные снимки. Возможно причина та же. Спасибо за сообщение. А как у вас, не было жалоб на качество снимков до проявления ошибки?
Смазанные снимки не от этого. Решётка не при чём. При нарушении движения решётки ошибка вылезет моментально, я бы сказал заранее. При обращении пишите мыло сразу.
Дата: Четверг, 18.Июл.2019, 13:14 | Сообщение # 11
Завсегдатай
У вас сообщений: 269
электромеханик
OFFлайн
Российская Федерация
гудермес
Добрый день коллеги! Точно такая история как описано выше. Поменял предохранитель, устранил обрыв на месте изгиба провода к потенциометру и не работает... Компрессор при самотестировании идет вверх упирается и дает ошибку №24. На плате S563 из кучи всяких диодов моргает один остальные молчат.
Дата: Вторник, 03.Сен.2019, 10:22 | Сообщение # 15
Завсегдатай
У вас сообщений: 269
электромеханик
OFFлайн
Российская Федерация
гудермес
Уважаемые коллеги Пришлите пожалуйста распиновку проводов потенциометра компрессора или фото как припаяны провода ... Есть подозрение что их напутали. Я не первопроходец.
Доброго времени суток! Сегодня ремонтировал аппарат, как saddam-095, предохранитель зелёный заменил, компрессор идет вверх до упора и ошибка 24, законектил Param Image к нему, сидел смотрел как баран, боялся тыкнуть не ту кнопку… кто подскажет или тыкните где и какие параметры выставить. Есть подозрение на цепочку блокировки верхнего положения, концевики все прозвонил до платы, до оптопары, она не отрабатывает, вроде бы, схемы нет, что делать, ума не приложу…
Дата: Четверг, 09.Апр.2026, 05:35 | Сообщение # 19
Стажер
У вас сообщений: 17
инженер медоборудования
В сети
Казахстан
Кокшетау
Спасибо за подсказку! Непонятно только в какое положение выставить сам компрессор(прижим), чтобы потенциометр установить на 200 ом? Дело в том, что потенциометр был заклинен, но сейчас работает, просадок по сопротивлению на всем движении нет, но позиция его где неясно. Еще болтался шкив двигателя на валу, возможно из-за него и произошел рассинхрон. И самое главное, когда при включении компрессор поднимается, при срабатывании концевика движение не прекращается, такое ощущение, что не отрабатывает схема блокировки верхнего положения, сам микрик цел, на плату S563 цепь доходит. А в программе значения bottom position и top position соответственно 8972 и 58334, сюда надо вставить ноль(bottom)? В нижнее положение?
Сообщение отредактировал lavista - Четверг, 09.Апр.2026, 06:05
Дата: Вторник, 14.Апр.2026, 16:36 | Сообщение # 22
Стажер
У вас сообщений: 17
инженер медоборудования
В сети
Казахстан
Кокшетау

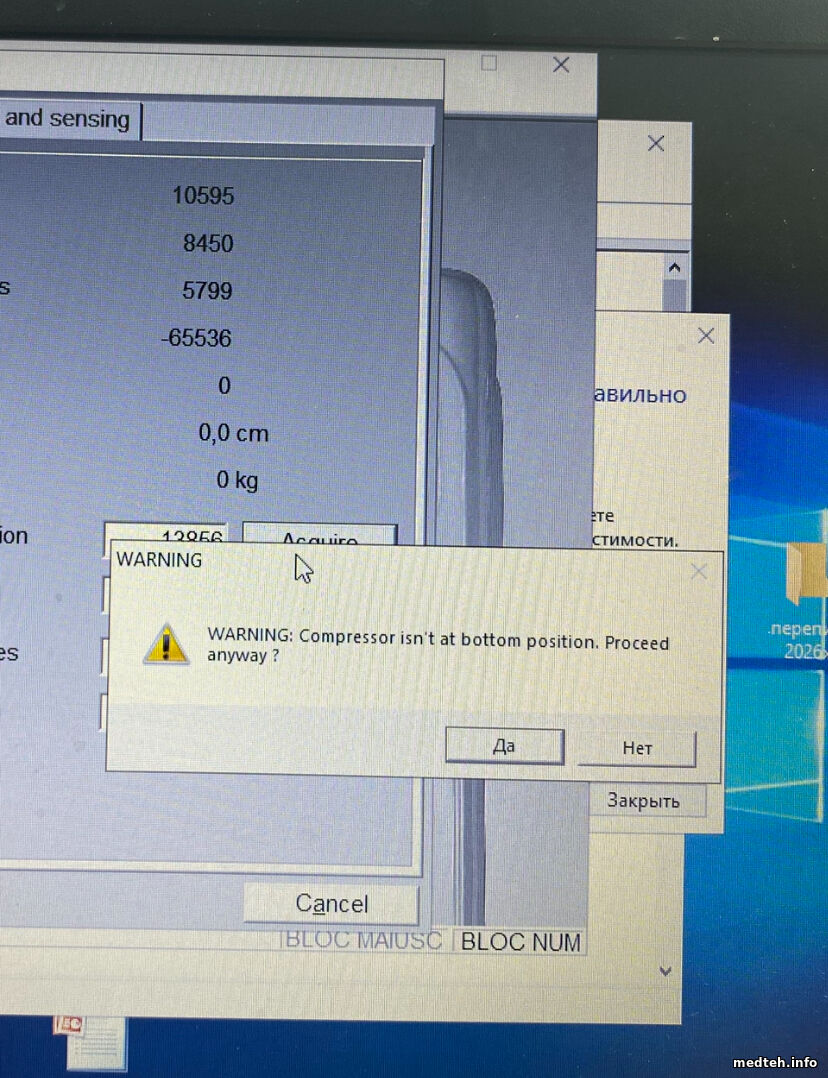

Доброго дня! За выходные нашел обрыв общего провода на концевиках, исправил, теперь при включении прижим идет вверх, доходит до верхнего концевика, он срабатывает, прижим останавливается, думает 4 секунды и падает вниз, ошибка та же, 24… И во время калибровки вылетает предупреждение, что программа не видит нижнее(и верхнее) положение прижима. Что я делаю не так или что-то еще неисправно?
Дата: Вторник, 14.Апр.2026, 20:48 | Сообщение # 23
Стажер
У вас сообщений: 17
инженер медоборудования
В сети
Казахстан
Кокшетау
Может у кого-то есть принципиальная схема? почему плата S564 не получает ответа от концевиков, которые приходят на плату S563. Хотя калибровка прижима проходит, пробовал в разных положениях потенциометра.
Сообщение отредактировал lavista - Вторник, 14.Апр.2026, 20:49
Дата: Вторник, 14.Апр.2026, 20:57 | Сообщение # 24
Стажер
У вас сообщений: 17
инженер медоборудования
В сети
Казахстан
Кокшетау

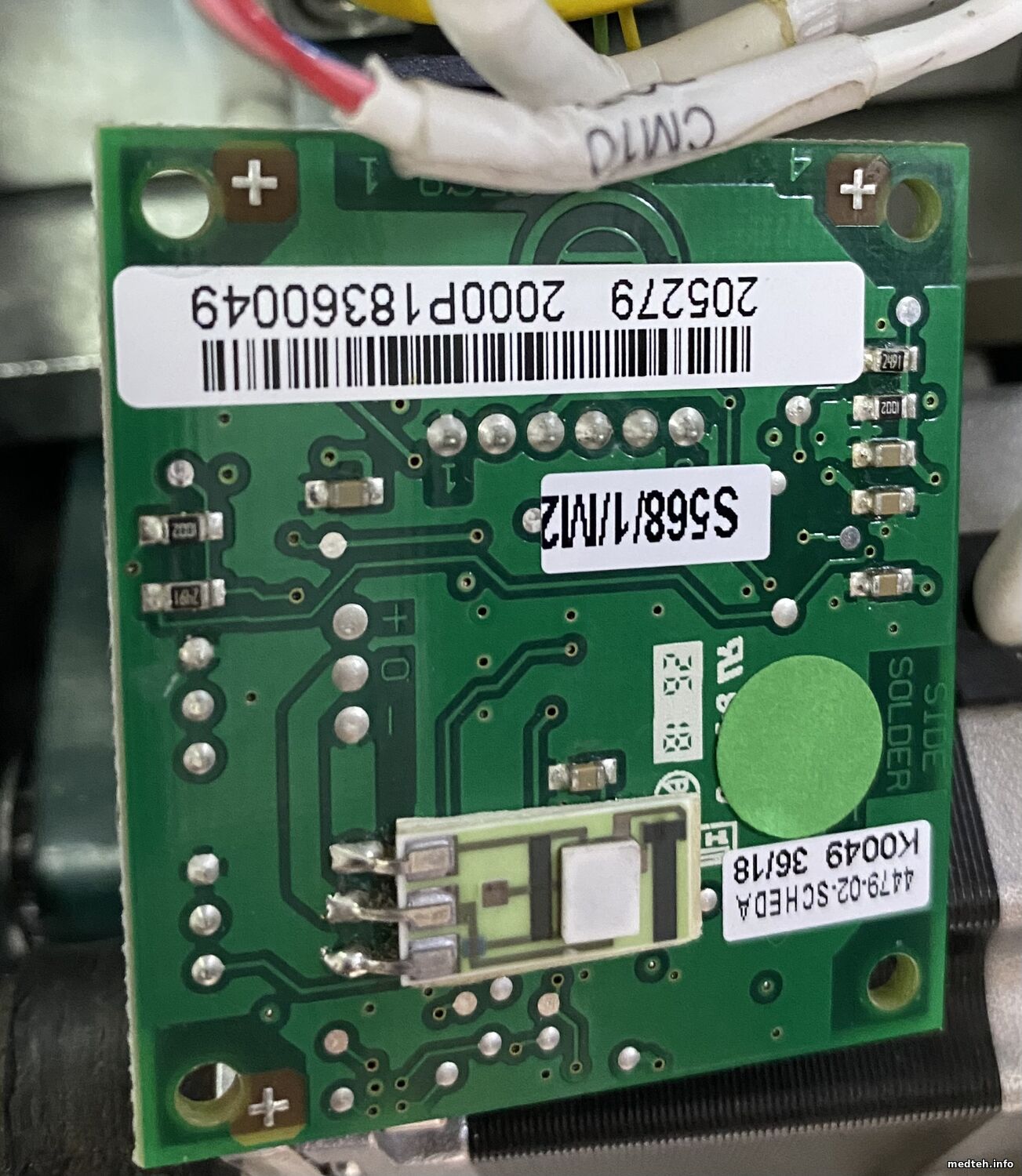

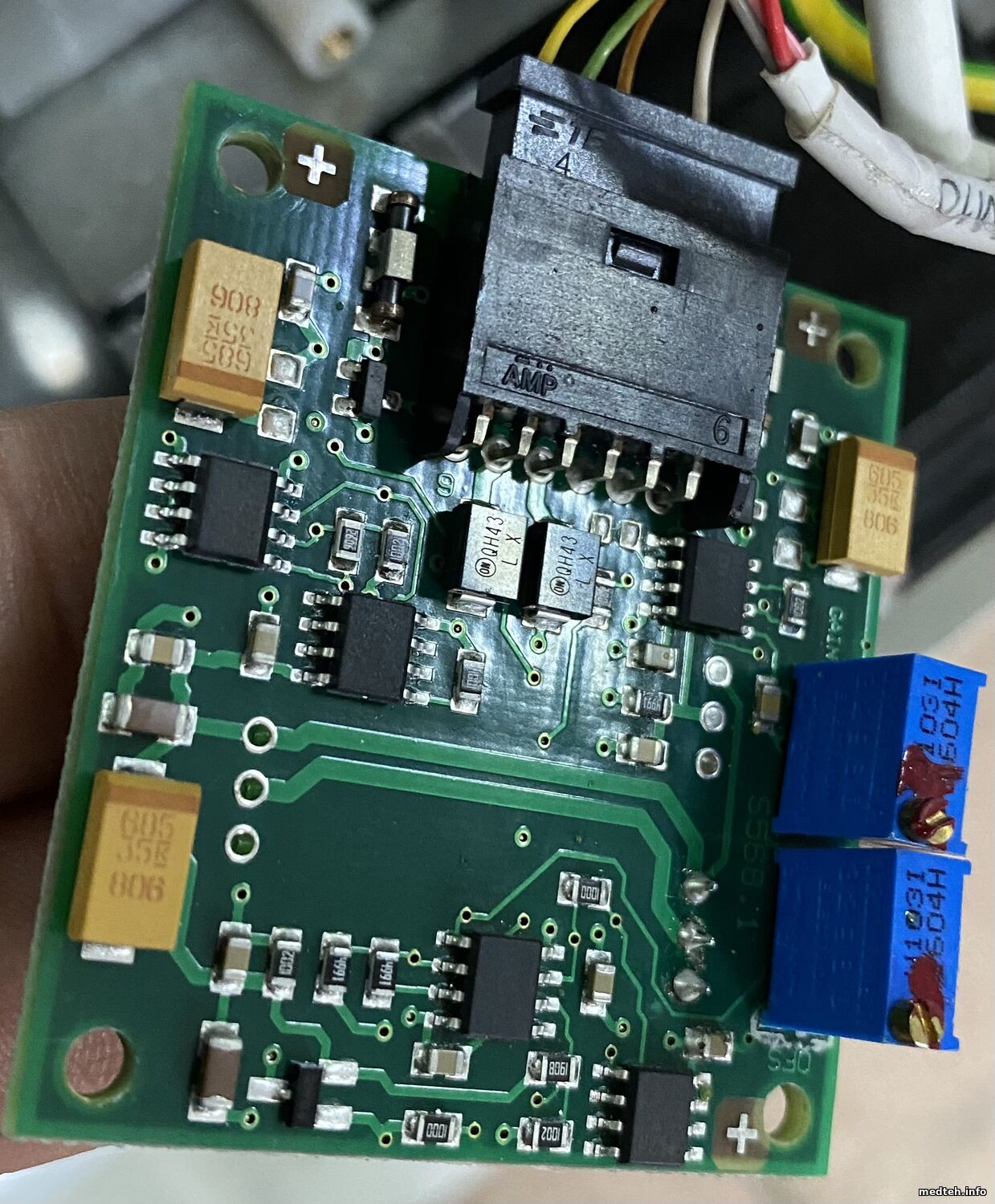

Ещё есть в описании ошибки 24 возможная причина: «давление на опорный блок компрессора(прижима) превышает максимальное блокирующее усилие на валу двигателя. Смещение приводных ремней» У меня было смещение, шкив болтался на валу двигателя, закрепил, натянул. Нашел сегодня плату с пьезодатчиком, измеряющим усилие прижима, но вот как его проверить?
