.В этой теме собрана вся информация о стерилизаторе воздушном ГП-80 ООО МИЗ-МА из Белгород-Днестровского что на Украине.
Всем привет! Температура поднимается до установленной и поддерживается, но не включается таймер времени стерилизации. Операционник К140УД9; триггер К561ТМ2; счетчики К561ИЕ8 - 3шт., К561ИЕ16; видимо, генератор К176ЛА7. Помогите со схемой.
александр1961, Дык это белгород днестровский шкафик-классика советской стерилизации....Если это ваше первое посещение, то во избежание таких вопросов "как скачать?", "почему не открываются ссылки для скачивания?" вам стоит принять участие в Тех. разделах и будет доступ в хранилище там есть схемы
Дорый день всем! Суть такова - при влючении на индикаторах высвечивается 255 835, причину сбоя процика не качесттвенный диодный "косой:)"мост(спасибо разрабочику!) : - пусации страшные. Считать прошивку с "роднинькой " атмеги8 не удалось ) залочиная )). Может быть у кого-то като есть енто добро поможыыыте)! Все остальное схемное решения - проверено, работоспособное!
Сообщение отредактировал supyur - Суббота, 25.Июн.2011, 11:14
Если это действительно прошивка, то придется заказывать ее у производителя, т.к. обычно включен режим блокировки считывания. С подобными ошибками встречались у Касимовцев - в наибольшем числе случаев это были неисправности термодатчика (обрывы вывода или сразу или после нагрева). Проверь еще раз внимательно на эту неисправность. Обычно проверяется заменой термодатчика на переменный резистор номиналом чуть большим чем сопротивление термодатчика.

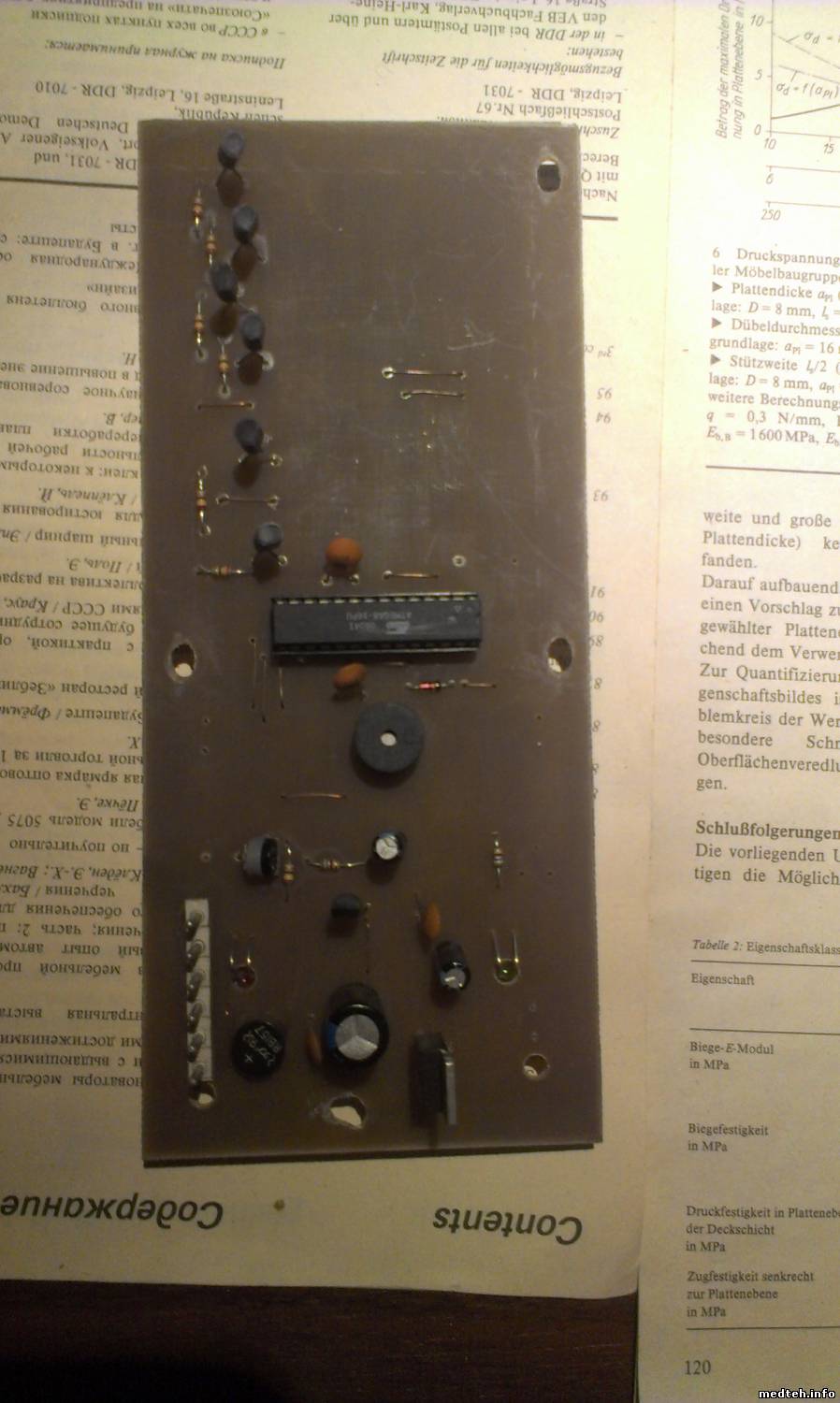

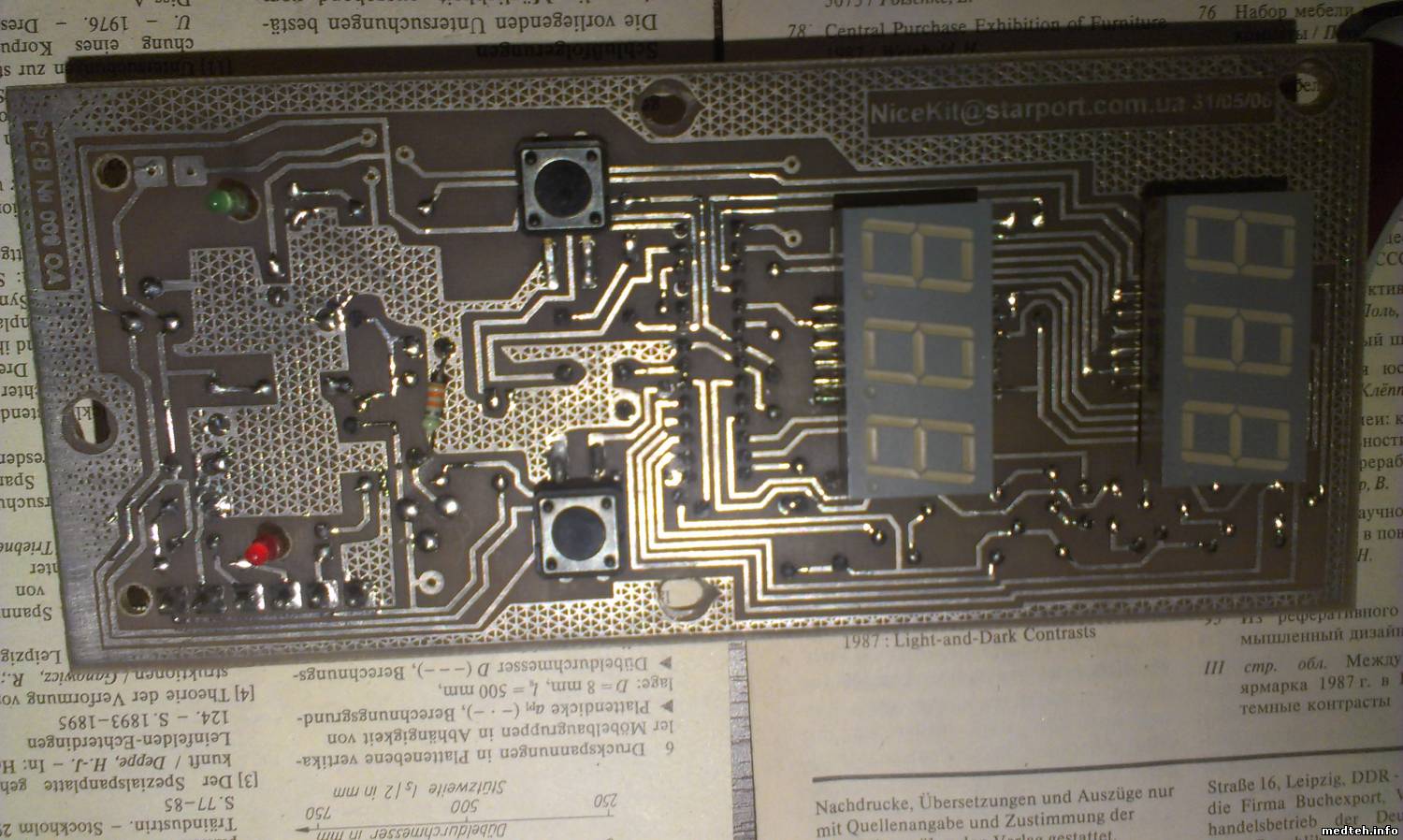

Тута похоже явно проблема с прошивкой если прямо смореть на фото то первые два пина выход на датчик я туды уже впаял резюк ,3-4 пин переменка 9вольт(подано питания) , и 5-6 на оптопару управляющую тиристором(на фото у меня впаян светодиод)....дак вот после истечении приблизительно 10 секунд подаетя одиночный звуковой сигнал, плата переходит в режым нагрева на левом индикаторе температуры начинает отображается текущая температура камеры и на 5-6 пине начинает мигать светодиод(нагрев) , показания правого индикатора остаётся неизменным, все кнопки исправны!.....
Сообщение отредактировал supyur - Суббота, 25.Июн.2011, 21:02
Дата: Понедельник, 04.Июл.2011, 09:29 | Сообщение # 9
Стажер
У вас сообщений: 7
техник-электронщик
OFFлайн
Украина
Если не секрет эт на заводе изготовителе (ооо "МИЗ-МА") иль на каком то сервисе...? или вообще ? если оно так то есть смысл восстановить на месте ! попробую связаться с изготовителем...
Дата: Понедельник, 04.Июл.2011, 17:50 | Сообщение # 11
Стажер
У вас сообщений: 7
техник-электронщик
OFFлайн
Украина
Сегодня пришол по почте ответ из завода....да действительно прошитый процик стоит 4бакса +пересылка ....поросил что бы через укрпошту и дал адрес унас городок небольшой ток что Автолюксов и др. нету...хотя каким способом они отсылают не в курсе...
Дата: Четверг, 07.Июл.2011, 10:24 | Сообщение # 12
Заглянувший
У вас сообщений: 1
Программист
OFFлайн
Украина
Белгород-Днестровский
Проблема не в прошивке, а слетело содержимое eeprom, иногда удаётся восстановить. Для этого нажав левую кнопку включить питание и выбирая левой кнопкой нужные цифры правой ввести в память по очереди все 6 знаков, ну а если не удастся , тогда eeprom физически повреждена (из-за проблем с диодным мостом) и надо менять проц.
вот режимы которые устанавливаются на заводе : eeprom unsigned int modus_time[] = {30, 45, 150, 60}; //time in minutes eeprom unsigned int modus_temp[] = {85, 120, 160, 180}; //temperature in degrees
Дата: Четверг, 07.Июл.2011, 11:56 | Сообщение # 13
Стажер
У вас сообщений: 7
техник-электронщик
OFFлайн
Украина
Quote (nicekit)
Проблема не в прошивке, а слетело содержимое eeprom, иногда удаётся восстановить. Для этого нажав левую кнопку включить питание и выбирая левой кнопкой нужные цифры правой ввести в память по очереди все 6 знаков
Большое СПАСИБО!!!!! Все получилось, может вами описная процедура есть и в паспорте к стерилизатору, но в лаборатории его потеряли, к стати в нете я находил подобный способ восстановление но раз попробовал не вышло(решил енто не в этом ГП), после вашего сообщение , я попробовал ещё раз -тоже кабы не(просто короткие звуковые сигналы)...просто нюанс оказался в том что удерживать кнопку пришлось около 10 секунд аж потом свё получилось...если детально то так -удержуеш левую кнопку подаеш питания и неотпускаеш пока на индикаторах неначнётся перебор режимов (это в моем случае)
Дата: Четверг, 30.Авг.2012, 17:08 | Сообщение # 16
Стажер
У вас сообщений: 19
инж.электронщик
OFFлайн
Российская Федерация
ульяновск
Всех приветствую. Стерилизатор воздушный ГП-80 Белгород-Днестровский с Украины. Не плохой аппарат, но в нём полетел симистор ВТА140, который не могу найти, есть только BT136 и ВТ139. По справочнику характеристики отличаются не на много, посоветуйте: выдержит ли ВТ139 ... Кто-нибудь, может быть, пробовал ...
Дата: Четверг, 22.Ноя.2012, 00:02 | Сообщение # 18
Участник
У вас сообщений: 52
Ремонт медтехники, стомат,рентген
OFFлайн
Украина
Полтава
Стерилизатор воздушный ГП-80 производитель МИЗ-МА г. Белгород-Днестровский
В данном шкафчике накрылся блок управления, а именно процесор atmega8, есть у меня такой новый процессор, но ни где не могу найти прошивку, связывался с производителем, в ответ сказали, что могут только продать процесор прошитый. Хотелось бы самому прошить его, все для этого имеется а вот прошивки нету, есть, конечно, и другие такие шкафчики рабочие, можно было бы скопировать прошивку, но как я где-то читал на форумах прошивку защитили от чтения, что и требовалось ожидать.
Вот прошу вас, товарищи, помочь чем сможите заранее очень буду вам благодарен!!
Дата: Четверг, 22.Ноя.2012, 18:52 | Сообщение # 21
Участник
У вас сообщений: 67
электромеханик
OFFлайн
Украина
Ахтырка
Quote (djzakdell)
Та ну может кто сам писал под ету плату или както копировал прошивку обходя защиту.
Сколько не пытался из всего множества шкафов такое сделать- все залочены. Так что не страдайте фигнёй а покупайте у завода . Тем более МизМа один из немногих укр.заводов кто идёт на контакт
Дата: Пятница, 16.Май.2014, 13:48 | Сообщение # 30
Стажер
У вас сообщений: 12
инженер
OFFлайн
Украина
Львов
Господа, прошу хелп!
Имеется стерилизатор ГП-80 Белгородского завода, 2006 г. (белый куб, блок управления отдельно наверху), менял термопредохранитель (кстати, кто не знает - вместо штатных от утюга хорошо ставить обычные термопреды 235 градусов.15 А), заодно с термодатчиком...и всё бы хорошо , вставил внешний термометр, вместо штатных 2к на входе контроллера стандартно поставил подстроечник на 2,2к, прогнал на режимах, подстроил показания температуры до полградуса - НО! - чёрт дёрнул по инструкции (к сожалению - у меня только кусок от неё((( провести "настройку блока управления" - и вот на моменте, когда стерилизатор вошёл в режим подстройки температуры, то бишь показатели "180" обнулились - ввёл по инструкции 179 (аки на референсном термометре), нажал кнопку - а ОНО НЕ ЗАПИСАЛОСЬ!!! дальше моргали нули во всёх трёх разрядах...ну, с горя выключил - думаю - передёрну - попустит! Ан нет(((..Одним словом, плата управления ЗАПОМНИЛА "0" градусов как "180", и теперь при попытке включить стерилизацию на любом режиме, ессно, сразу пищит "авария"...пробовали звонить на завод - изготовитель - слёзно прося как вернуться к заводским установкам - послали((( типо присылайте блок (за отдельные деньги((( ..Одним словом - кто знает, как вернуть заводские установки?..блок физически исправен, датчики.выключатели - тоже (см. выше)..
Дата: Четверг, 19.Июн.2014, 07:46 | Сообщение # 31
Стажер
У вас сообщений: 8
Инженер по ремонту
OFFлайн
Российская Федерация
Братск
Здравствуйте, коллеги. Кто-нибудь встречался с проблемой - ГП-160 "МИЗ-МА" неправильно определяет температуру. При комнатной (25град) показывает 35, при нагреве начинает занижать. Режим 85 градусов отрабатывает, но реальная температура 120 градусов. Если выставить 180 градусов доходит до 160 (на индикаторе) срабатывает защита - реальная температура больше 200. Менял термодатчик, менял LM317 , напряжения в норме. Если это лечится только заменой контроллера, то где сейчас его можно найти в России? Заранее спасибо.
Дата: Пятница, 30.Окт.2015, 13:56 | Сообщение # 33
Участник
У вас сообщений: 166
Стажер
OFFлайн
Российская Федерация
Москва
Здравствуйте, уважаемые форумчане. Проблема началась с того, что на двух таких шкафах, практически одновременно сгорели движки. Заказали новый двигатель с пусковым кондером, поставили - проработал два дня и также сгорел. Перемотали родной двигатель, поставили с родным кондером - очень сильно греется, буквально 5-10 минут и руку держать уже невозможно. В связи с этим несколько вопросов:
1) Это нормально, что двигатель так быстро нагревается? 2) Есть ли разница в какую сторону крутится крыльчатка (по часовой стрелке или против)? Пробовали подключать по всякому - нагрев движка все равно идет очень быстро
Термопредохранители стоят новые, ток на трансформатор поступает исправно, 220 на двигатель подается, плату перепаяли. В чем может крыться такая проблема?
Дата: Пятница, 30.Окт.2015, 14:21 | Сообщение # 34
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Насколько помню там на двигателе две обмотки, если перепутать будет греться (ну очень сильно греться). В какую сторону крутится - без разницы, его задача перемешивать воздух. А вот в какую должен - зависит от коммутации обмоток. Если греется градусов до 60 - это к сожалению норма, если больше - проблема (аналогичные двигатели у меня стоят на белорусских отсасывателях и вопрос о нагревании выяснял у производителя). Если найдете аналогичные двигатели производства примерно десятилетней давности ставьте лучше их, не греются.
Дата: Пятница, 30.Окт.2015, 20:40 | Сообщение # 35
У вас сообщений: 411
инженер
OFFлайн
Украина
Украина
На самом деле из разговора с главным конструктором завода следует следующее: - Ставятся двигатели (ужгородского завода) которые применяются для соковыжималок(назначение от завода). У двигателя есть динамический режим(нагрузка на валу изменяется) и статический режим(на валу нагрузка постоянна - как в нашем случае-крыльчатка). По условиям завода подключение: обмотка около 50ом-рабочая, а обмотка 90ом-вспомагательная(через ёмкость 4мкф). В случае стерилизатора - подключение с завода МИЗ-МА-статический режим - то есть наоборот динамическому-90ом сетевая, 50ом вспомогательная. Всё бы хорошо, но только одно но, сами уже попадались, качество железа на электродвигателе изменилось и соответственно потери выше, и как следствие - нагрев. Нагрев, со слов завода, до 80 градусов -норма, но не следует забывать что камера тоже не комнатной температуры, и крыльчатка- сущая ерунда, которая гоняет воздух в пространстве, а НЕ ОБДУВАЕТ ДВИГАТЕЛЬ. И выход из строя, на наших просторах это распространённая проблема, решалось просто -закупка 4-5 двигателей-тестирование(отбор время-температура), остальное на возврат, а также установка крыльчатки со скошенными лопастями для ОБДУВА двигателя(отсюда и условие направления вращения). Так что такой дефект производства двигателей имеет место по сей день, но нет альтернативы. Cвет в конце туннеля бывает разный
Дата: Суббота, 31.Окт.2015, 13:52 | Сообщение # 36
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Не знаю что за спец вам говорил, но обмотки на двигателе просто так менять НЕЛЬЗЯ! (50Ом и 90Ом вам не о чем не говорит? А реактивное сопротивление?) Будет греться и гореть. Возьмите мануал на двигатель и почитайте. Там только одна схема подключения. Можно попробовать подключить по другому - через электронную схему, но это другая тема. Собственный нагрев в 80 градусов плюс нагрев от стерилизатора и потекла изоляция. Если вы перепутали обмотки - резко возрастает ток, отсюда и перегрев, т.к. обмотка на такие токи не рассчитана. Я уже писал, что температура двигателя (со средней нагрузкой) не должна превышать 60 градусов. Эта информация получена от производителя двигателя. Просто сам наступил на эти-же грабли. Была проблема с перегревом двигателя на отсасывателе. Сначала привели схему подключения двигателя согласно требованиям изготовителя двигателя (температура упала до 50-60 градусов), затем поменяли на такой же, но более раннего выпуска (температура упала до 40), так и оставили. Прошло больше двух лет - работает без претензий.
Дата: Суббота, 31.Окт.2015, 16:51 | Сообщение # 37
У вас сообщений: 411
инженер
OFFлайн
Украина
Украина
Anakonda2a, в чём то Вы правы, но Я в силу географического расположения встречаюсь то чаще с представителями завода и их продукцией. Достаточно посмотреть на стерилизаторы 2015г.в. - там как раз в сеть включена обмотка на 90 Ом, а завод говорит что нужно включать 50 Ом, как хочешь так и понимай. Я уже выше написал что мне ответил главный конструктор завода, и не нужно приобщать общую теорию к конкретному двигателю у которого даже людского паспорта нету. Купил заказчик стерилизатор, а он проработал 4 месяца и сгорел двигатель, а Мы как представитель завода в нашем регионе его должны бесплатно заменить, а на самом деле то кто виноват? Производитель двигателей говорит включайте так, а производитель стерилизаторов включает по-другому. Крайних не найдёшь и письма до одного места, у нас законы то другие. Вот так и живём. Cвет в конце туннеля бывает разный
Дата: Суббота, 31.Окт.2015, 17:04 | Сообщение # 38
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Dimitrius, согласен с вами насчет производителей. Иногда создается впечатление, что они сами не очень хорошо понимают, что делают. А с движком - просто поэкспериментируйте, все равно ремонтировать придется, подключите обмотки как положено и погоняйте пару часиков. Разложите внутри тесты и если пара- тройка стерилизаций пройдет нормально и двигатель будет греться в пределах разумного, оставьте так.
Дата: Суббота, 31.Окт.2015, 18:11 | Сообщение # 39
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
А можно уточнить модель двигателя? Недавно сами налетели. Купили 10 штук. Но они зверски греются все. Уж как только не подключали. Потом попал в ремонт гп-40. Подключил, как на нем. Скорость упала, но и нагреваться движок перестал.
