Дата: Пятница, 07.Сен.2012, 13:33 | Сообщение # 162
Стажер
У вас сообщений: 16
ЭРО
OFFлайн
Российская Федерация
Учалы, респ. Башкортостан
Пробовал я транзистор этот менять, бесполезно, не только он вылетает и вообще непонятно отчего. На форуме уже обсуждалась эта тема, с заменой блока питания на другой, промышленный. Но только не 740 а 760 , блоки питания у их по моему одинаковые. У меня стоят два блока питания приобретенные в магазине электроники, и я забыл об проблемах, аппараты работают на ура.
Дата: Пятница, 07.Сен.2012, 13:34 | Сообщение # 163
Стажер
У вас сообщений: 16
ЭРО
OFFлайн
Российская Федерация
Учалы, респ. Башкортостан
А не нашел я прежнюю страничку. Но блок зовется (S-350-24) ставится идеально вместо штатного, надо только чуть чуть напряжение на выходе добавить, чтобы хватало для зарядки аккамулятора. В инете есть описание этого блока.
Дата: Пятница, 30.Ноя.2012, 04:37 | Сообщение # 164
Заглянувший
У вас сообщений: 3
реаниматология
OFFлайн
Российская Федерация
Новокузнецк
Коллеги на днях проявилась проблема с 760. Суть такова: после 2-ух лет простаивания в уголке (сломали датчик потока, ждали сначала когда заплатят, а потом пришлют), установили датчик потока и прошли ПВТ. Но, после этого аппарат при включении, вместо того чтобы перейти в режим ожидания, сразу начинает вентиляцию. Причем ему не важно чувствует он сопротивление или нет. Также на дисплее светица надпись "Некорректный перезапуск" и "требуется ПВТ". Если кто-нить сталкивался подскажите что делать? Заранее спасибо.

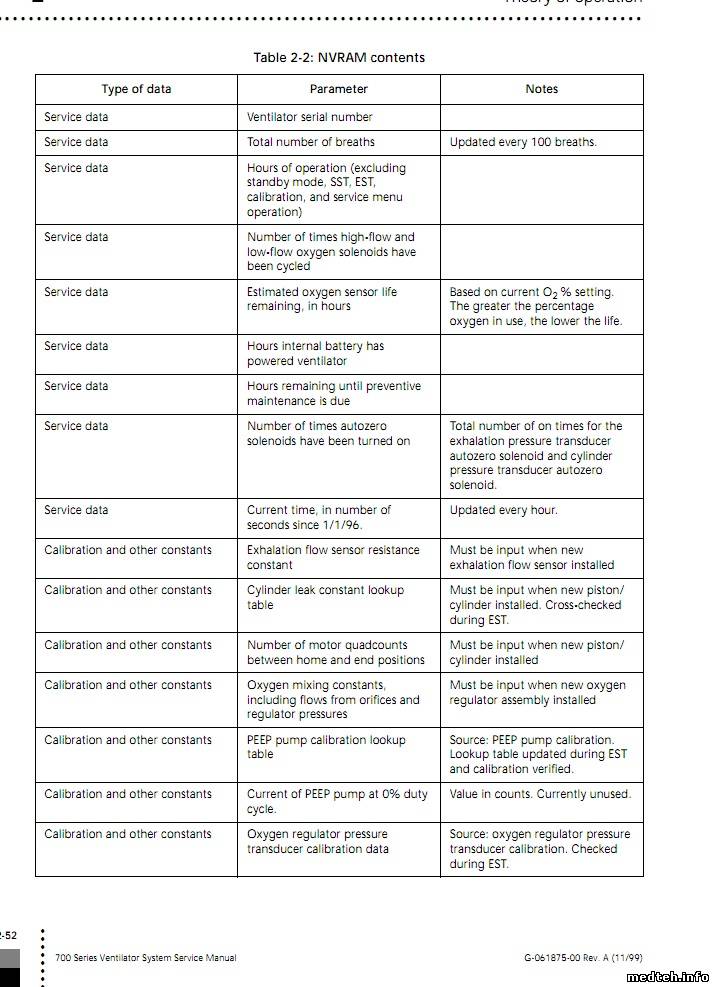

P.S. В сервиснике нашел, что есть ошибки в области NVRAM, можно ли как-то устранить?
Дата: Пятница, 30.Ноя.2012, 08:46 | Сообщение # 165
Участник
У вас сообщений: 145
главный инженер
OFFлайн
Российская Федерация
Москва
Sphyncs, проверьте константы! Вы должны были при замене датчика потока выдоха, установить новые константы (либо прилеплены на датчике, либо должна быть с ним бумажка ), и записать их в NVRAM. Про ПВТ и константы читайте в сервисном руководстве, там все подробно расписано! Не могу понять, как можно сломать датчик потока выдоха в аппарате, если до него добраться довольно проблематично (он внутри аппарата, да еще и в блоке выдоха), а тем более мед персоналу!
Сообщение отредактировал fedorenko_dk - Пятница, 30.Ноя.2012, 08:53
Дата: Пятница, 30.Ноя.2012, 09:03 | Сообщение # 167
Участник
У вас сообщений: 81
Медтехник
OFFлайн
Российская Федерация
Миасс
Насколько я знаю (может ошибаюсь) но вроде даже в инструкции написано , что "Некорректный перезапуск" можно не обращать внимание просто он запустился со сбившимися параметрами, которые были установлены врачем , просто нужно заново установить значения параметров дыхания. Запускаются у меня оба три сразу ПВТ и в режим, поэтому сначало нажимаю кнопку режима ожидания и только потом сеть.Если вылетает подобная ошибка "требуется тест ПВТ" делаю полный тест и все нормально.
Дата: Пятница, 30.Ноя.2012, 12:24 | Сообщение # 168
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (Sphyncs)
после 2-ух лет простаивания в уголке (сломали датчик потока, ждали сначала когда заплатят, а потом пришлют), установили датчик потока и прошли ПВТ. Но, после этого аппарат при включении, вместо того чтобы перейти в режим ожидания, сразу начинает вентиляцию.
Насколько я помню, такое бывает, когда аккумуляторы в аппарате на стадии издыхания. Кислотные аккумуляторы редко служат больше 2 лет, а у Вас аппарат 2 года стоял. Поэтому смело меняйте аккумуляторы. Проблема, скорее всего исчезнет.
Кстати, в аппарате стоят широко распространенные кислотные аккумуляторы: По-моему, 2 аккумулятора 12 В, 7 Ач. Между ними стоит предохранитель. Вскрываете коробку с аккумуляторами, перепаиваете провода и предохранитель со старых на новые и ставите в аппарат. Процедура несложная.
Ну а после любого ремонта нужно обязательно было провести полный внутренний тест.
Дата: Пятница, 30.Ноя.2012, 12:34 | Сообщение # 169
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (fedorenko_dk)
Sphyncs, проверьте константы! Вы должны были при замене датчика потока выдоха, установить новые константы (либо прилеплены на датчике, либо должна быть с ним бумажка ), и записать их в NVRAM.
Честно говоря, Дима, я уже не помню, где в 760 стоит датчик потока (здесь в Краснодаре у меня их нет). Не помню, в прописываются ли в константах константы датчика потока.
Сообщение отредактировал begun_a - Пятница, 30.Ноя.2012, 12:36
Дата: Пятница, 30.Ноя.2012, 13:12 | Сообщение # 171
Заглянувший
У вас сообщений: 3
реаниматология
OFFлайн
Российская Федерация
Новокузнецк
Ребят, все очень просто... при дезинфекции аппарата какая-то тётя взяла в шаловливые ручки бинт, дезраствор и пинцет... и ничего хорошего из этого не получилось( Сегодня звонил в Ковидиен, посоветовали заменить аккумулятор (он действительно умер). Насчет констант я не знаю, ПВТ он уменя прошел кроме Соленоидов кислорода (давление в системе около 2бар). А по поводу перепайки... аппарат в 300 километрах от меня и ехать экспериментировать у меня желания нету, придет аккумулятор, поставлю и забуду как страшный сон. Всем откликнувшимся, огромное спасибо!
Дата: Пятница, 30.Ноя.2012, 13:15 | Сообщение # 172
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Да нет, Дима. Где находится датчик давления датчика потока я помню: одна трубка сверху, а одна снизу. Я о другом говорил, я не помню как выглядит сам датчик потока. Сейчас посмотрел в сервис-мануал - вспомнил. Да и про константы тоже посмотрел. Но я думаю, что это если менять сам датчик потока, а не дифференциальный датчик давления, который с ним связан. А что менялось непонятно. Сломать сам датчик потока еще сложнее, чем дифференциальный датчик давления.
Сообщение отредактировал begun_a - Пятница, 30.Ноя.2012, 13:18
Дата: Пятница, 30.Ноя.2012, 13:20 | Сообщение # 173
Участник
У вас сообщений: 145
главный инженер
OFFлайн
Российская Федерация
Москва

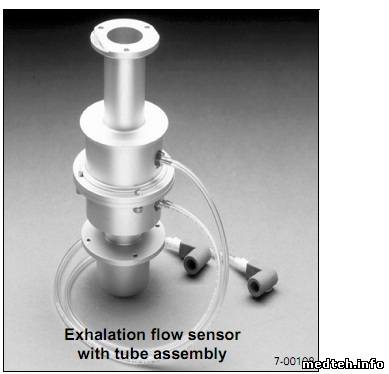

begun_a, так о датчике потока и речь (его фото см выше)! При его замене нужно изменить константы, работать аппарат может и со старыми , но будет не корректно измерять значение объема на выдохе .
Дата: Пятница, 30.Ноя.2012, 13:26 | Сообщение # 175
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Вот и я об этом. Мало того, что он внутри аппарата, мало того, что он металлический, но он еще и там закрыт пластмассовым колпаком. Поэтому я думаю, что автор изначально подразумевал не его, а дифференциальный датчик потока, который измеряет разницу давления с датчика потока.
Дата: Пятница, 30.Ноя.2012, 13:37 | Сообщение # 177
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Подождем, я думаю, что нам это разъяснит автор вопроса. Потому что я тоже не могу себе представить, как можно сломать металлический датчик потока, стоящий под пластмассовым кожухом внутри аппарата!!!
Дата: Четверг, 06.Дек.2012, 07:17 | Сообщение # 178
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Работаю по своей теме, а тут в больнице меня просят помочь по непрофильной мне теме, по PB 760 и PB 840. 760 №1. Подскажите, как отключить тревогу датчика кисродода? Через серв. меню не получается (нажатие MENU). У врачей дохлый датчик, кажет 158%, калибровку не проходит. 760 №2. Ошибка 9135. Тем-ра в палате +25С. Дело в термодатчике обдува, что справа? Если вместо него ставить, то какой номинал сопротивления должен быть? Трубка между д.потока и трансдуктором давления в поряде. Менял верхнюю плату соленоидов, ошибка остается. 840. Монитор не светит. Тревога высшего приоритета. В вентиляцию запускается, мех качает. Если физраствор попал на верхнюю длинную плату подсветки монитора (или тачскрин?) в граф. интерфейсе (визуально наблюдаю выгоревший резистор и разводы на плате), то надо тараканить весь прибор на ремонт в Москоу?
Дата: Четверг, 06.Дек.2012, 11:07 | Сообщение # 179
Участник
У вас сообщений: 145
главный инженер
OFFлайн
Российская Федерация
Москва

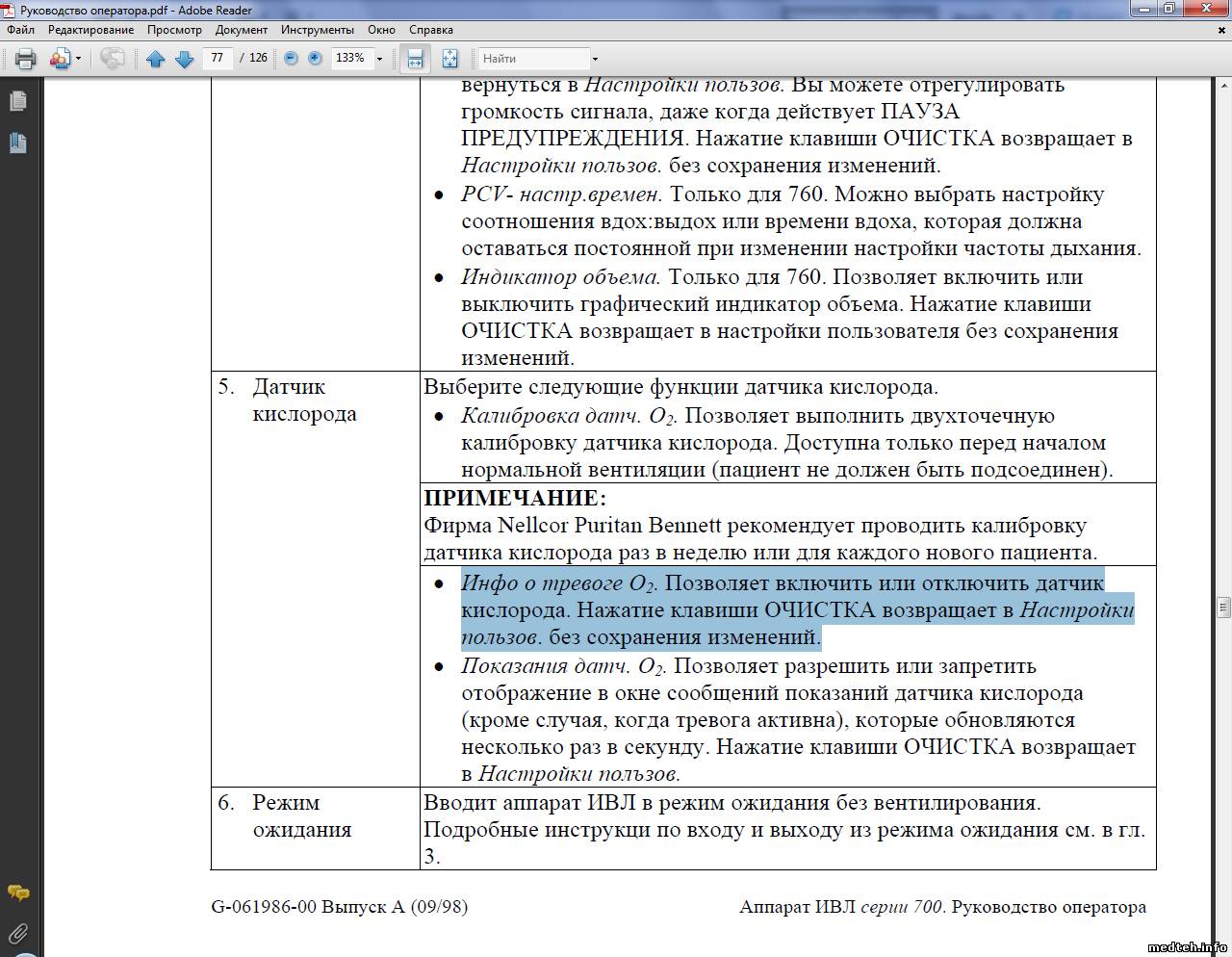

1. Датчик отключается через пользовательское меню (читайте руководство по эксплуатации). Заходите в меню, выбираете датчик кислорода, далее информация о тревоге О2, далее отключить. После перезапуска аппарата, датчик придется отключать снова!

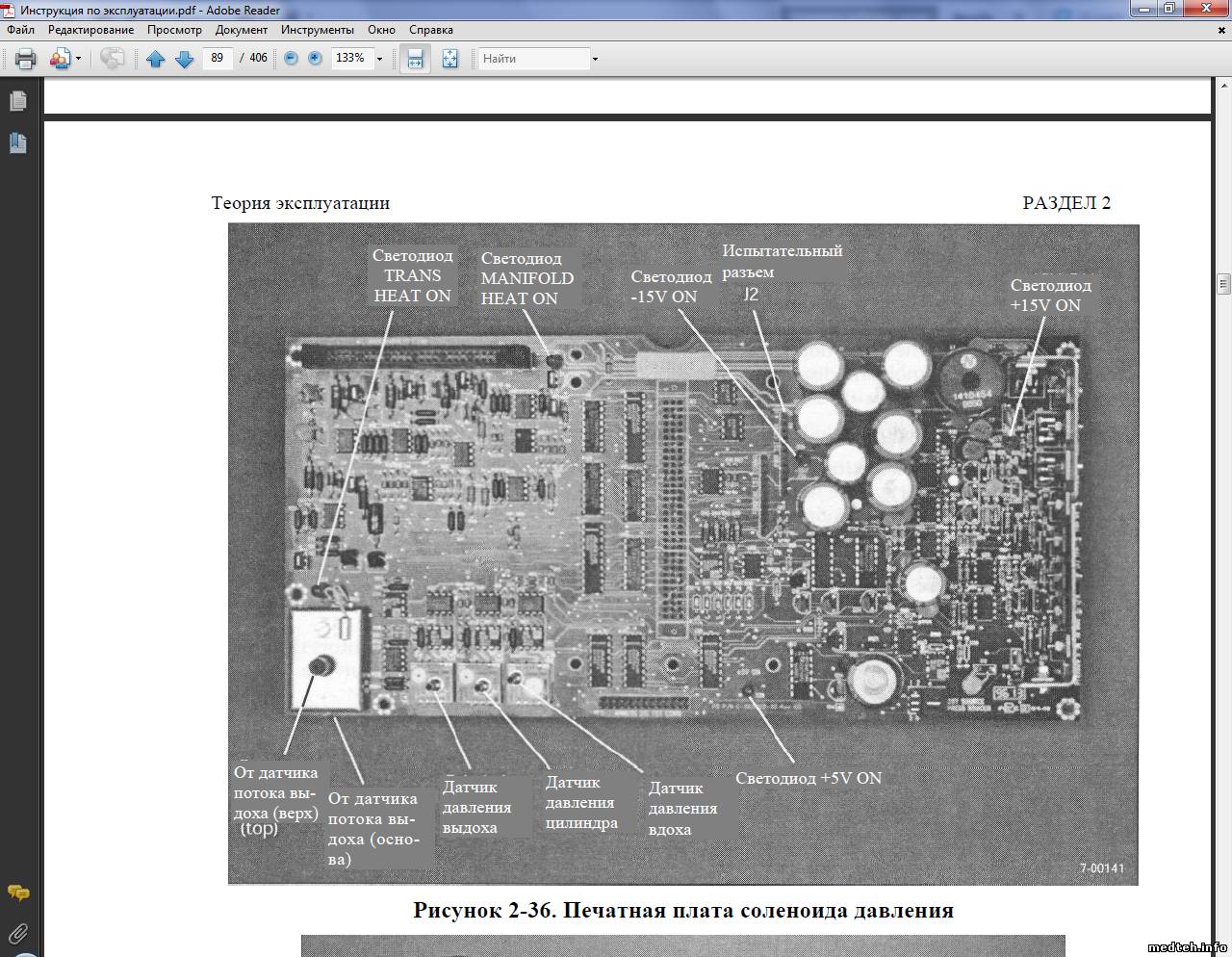

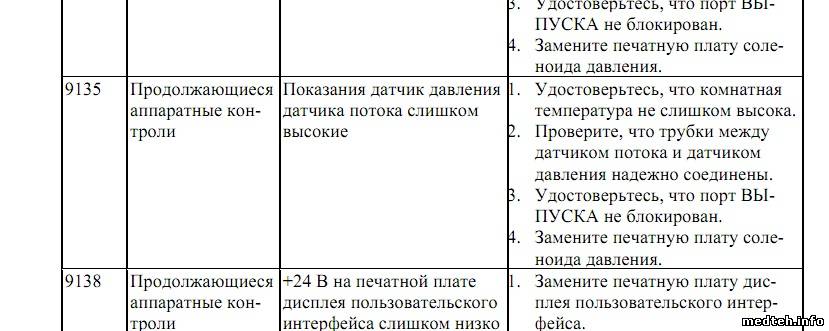

2. По поводу ошибки см. рисунок (проверьте все) Сервис мануал есть в хранилище
3. Возможно сдох инвертор подсветки (мануал есть в хранилище), по-поводу отправки читайте темы по 840 пуритану
Дата: Четверг, 06.Дек.2012, 23:56 | Сообщение # 183
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (fedorenko_dk)
Датчик отключается через пользовательское меню
пробовали и там, не получается.
Quote (fedorenko_dk)
По 2 пункту какие еще аппарат выдает ошибки, выкладывайте все. И еще, там 2 журнала.......
во втором журнале древняя ошибка, она к делу не относится.
Quote (fedorenko_dk)
По пункту 3 выкладывайте фото
чуть позже выложу
Quote (begun_a)
На 840 два монитора. Не светятся оба?
да, оба. выяснилось, что у них лопнул сосуд с физраствором и вылился на дисплей. оба дисплея со следами жидкости, но внутри нет следов, видимо спасла резиновая прокладка. а вот свверху под крышкой плата со следами. также обнаружил следы жидкости в нижней части разъема кабеля между граф.интерфейсом и блоком вентилятора GUI/BBU(видио, по кабелю все стекало вниз).
Quote (begun_a)
Кстати сзади блока есть линейка светодиодов, которые сигнализируют об ошибках.
да, я по мануалу смотрел, по идее должно быть, но а этом варианте исполнения аппарата я не нашел на задней стороне... линейка должна быть в нише слева на задней крышке монитора? если так, то ее там нет. я вскрывал плату процессора на нижнем блоке, осматривал плату, она без выгоревших элементов. вот на ней есть линейка из 9-ти светодиодов. при включении аппарата они все засвечиваются, затем горит постоянно верхний, а остальные 8 начинают "бегать", видимо по опросу проца системы.
Дата: Пятница, 07.Дек.2012, 00:52 | Сообщение # 184
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (fedorenko_dk)
fedorenko_dk
Quote (begun_a)
begun_a

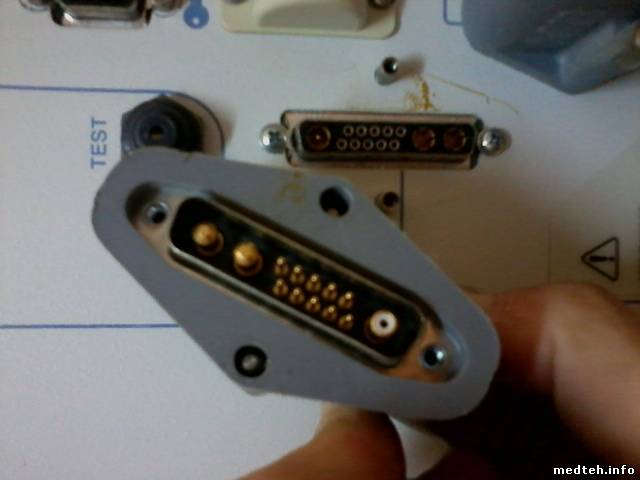

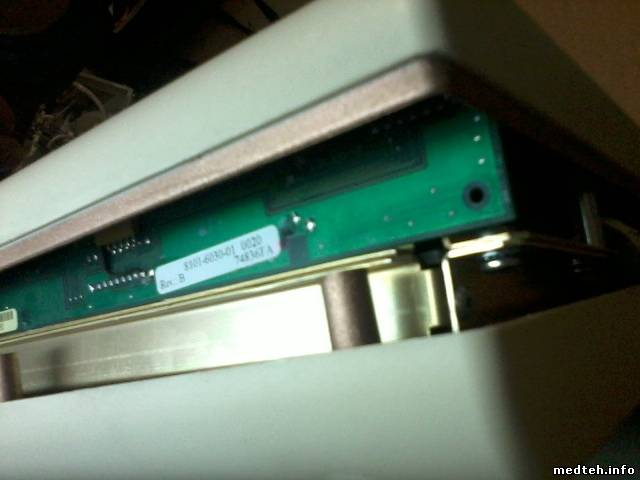

спасибо большое за советы. смотрите фотки, звуки. к сожалению, уехал из региона, но можно пообщаться с грамотным местным медтехником, если того потребует ситуация.
Дата: Пятница, 07.Дек.2012, 14:49 | Сообщение # 186
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (good_knight)
во втором журнале древняя ошибка, она к делу не относится.

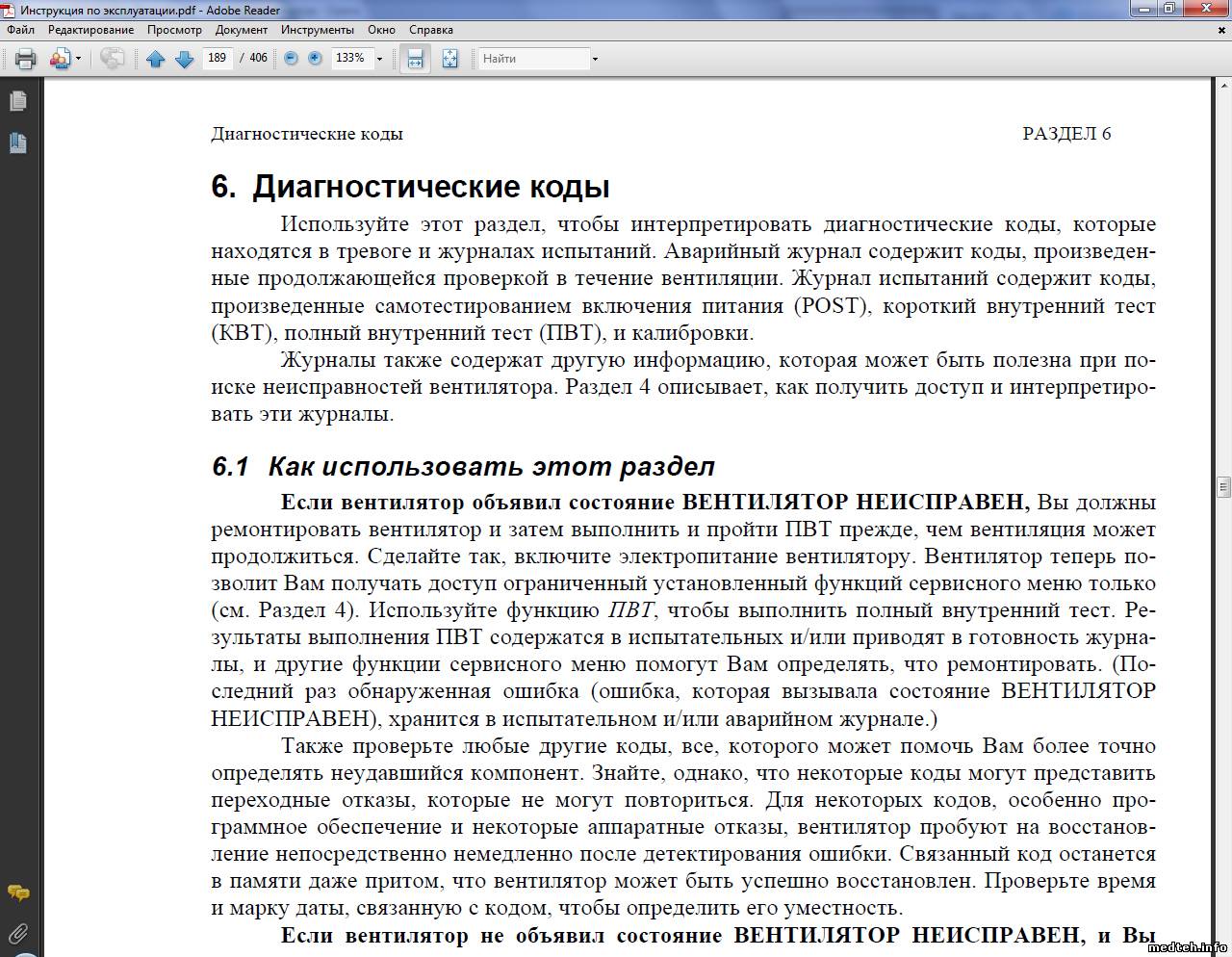

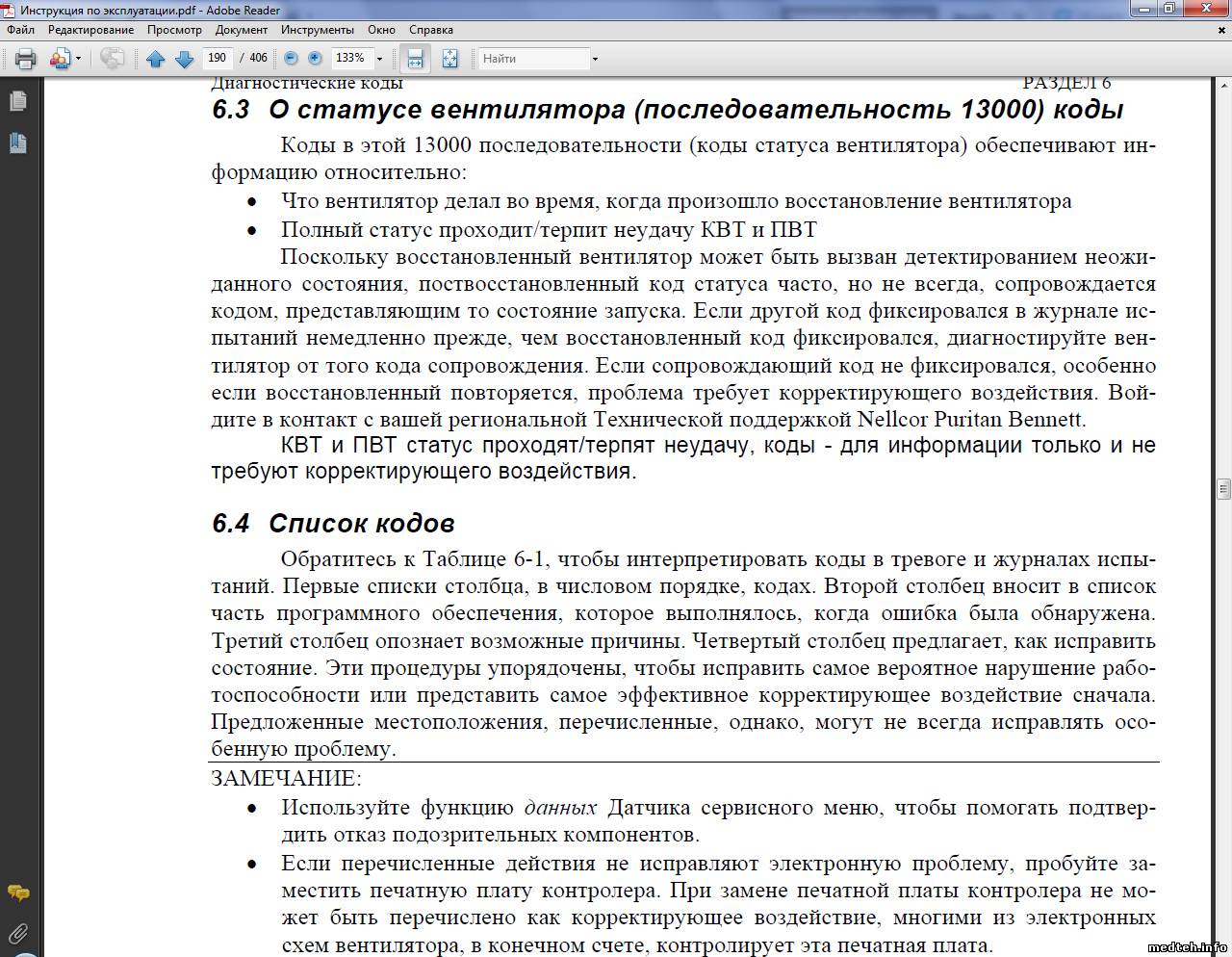

В аппарате имеется аварийный журнал и журнал испытаний. Содержащаяся в них информация очень может помочь при диагностике аппарата. Доступ к этим журналам через сервисный режим.
Дата: Пятница, 07.Дек.2012, 14:58 | Сообщение # 187
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
По 840 Вам трудно советовать. В современных ИВЛ не предусматривается, чтобы инженер лез в них с паяльником. Но ремонт такого аппарата в Москве будет очень и очень не дешевым. Принципиальных схем на этот аппарат нет ни у кого. Попробуйте заменить видимые вышедшие из строя элементы. Если результата не будет, то выход один - замена неисправной платы. Помните, что элементы схемы у этого аппарата боятся статического электричества (чтобы не сделать еще хуже, чем было).
Дата: Пятница, 07.Дек.2012, 15:46 | Сообщение # 188
Участник
У вас сообщений: 145
главный инженер
OFFлайн
Российская Федерация
Москва
good_knight, насчет второго пуритана с ошибкой 9135, выполните ПВТ и узнаете в чем проблема! Правда, если аппарат действительно неисправен и при этом не пройдет один из важных тестов, то в работу Вы его не запустите, пока не устраните проблему!
Сообщение отредактировал fedorenko_dk - Пятница, 07.Дек.2012, 15:47
Дата: Суббота, 08.Дек.2012, 11:19 | Сообщение # 190
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (good_knight)
у меня не получилось...
Не знаю, это делается без всяких проблем, даже врачами.
Quote (good_knight)
аппарат при включении говорит "POST прошел", через сервисное меню, что в ж. аварий нет ошибок
Quote (good_knight)
а в журнале тревог - 9135.
Ошибка 9135 должна была храниться в аварийном журнале, а в журнале испытаний должны были храниться ошибки при прохождении тестов.
Quote (good_knight)

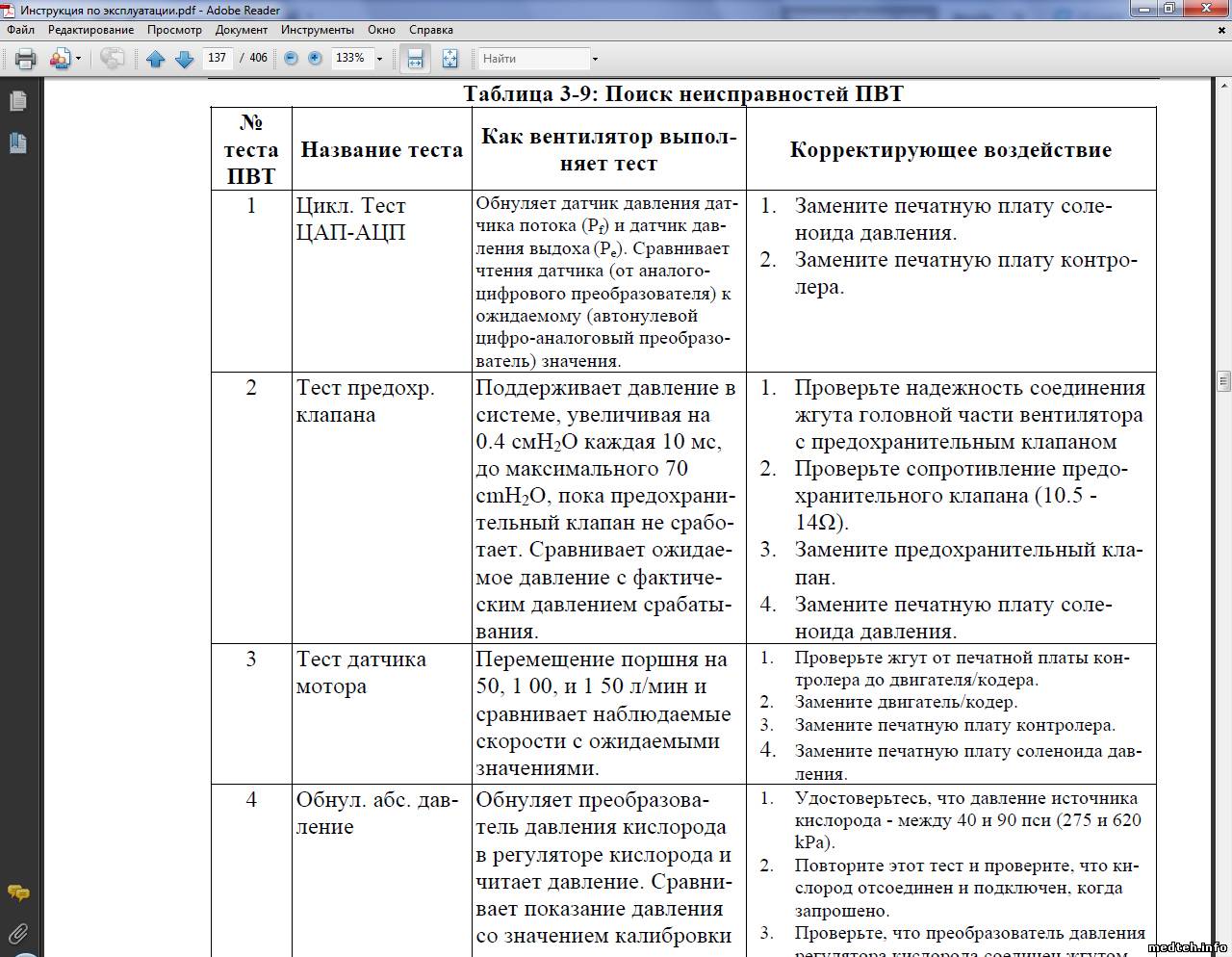

сейчас вспомнил, что не проходил тест предохр. крапана, теста утечки, комплайнса (тестил на 2-х разных контурах), и тест резервной тревоги.
Почему же тогда нет ничего в журнале испытаний? Вообще странный набор. Вообще, если не проходит тест утечки и комплайнс, то не должен был и пройти, скорее всего, тест системы PEEP. А если есть ошибка 9135, то не должен был пройти тест датчика потока. Может быть Вы что-то перепутали?
Дата: Суббота, 08.Дек.2012, 12:04 | Сообщение # 191
Завсегдатай
У вас сообщений: 269
электромеханик
OFFлайн
Российская Федерация
гудермес
ДОБРЫЙ ДЕНЬ КОЛЛЕГИ! у меня похожая ситуация не проходит КВТ и ПВТ горит "клапан безопасности открыт" и "вентилятор не исправен" при ПВТнерпоходит тест предохр. клапана. прозвонил клапана вроди в норме, прежде чем копать глубже решил почитать... друзья мне прогодиться любая ваша помошь так я новичок в этой профессии. заранее благодарен.
Дата: Суббота, 08.Дек.2012, 12:25 | Сообщение # 193
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (saddam-095)
не проходит КВТ и ПВТ горит "клапан безопасности открыт" и "вентилятор не исправен" при ПВТнерпоходит тест предохр. клапана
Во-первых, посмотрите журналы: аварийный и испытаний. Там должны быть записаны диагностические коды ошибок аппарата. По ним можно точнее диагностировать проблему.
Дата: Суббота, 08.Дек.2012, 21:28 | Сообщение # 194
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (fedorenko_dk)
насчет второго пуритана с ошибкой 9135
нашел свои записи. перед ошибкой 9135 была вначале в ж.тревог 6027, сменил временно плату соленоидов (верхнюю), 6027 изчезла, а появилась 9135, после вернул родную плату на место, но ошибка даже после сброса не исчезла. 6027 сообщала о проблемах клапана безопасности и плате соленоида. плату сменил,а но соленоид замерил сопротивление, которое было равно 12,2 Ом. перед тестами обязательно сбрасывал висящие ошибки.
Дата: Суббота, 08.Дек.2012, 22:03 | Сообщение # 195
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Тут трудно что либо советовать, вроде совершенно разные ошибки. Несколько вопросов. Откуда Вы брали плату соленоидов для замены? Это был заведомо исправный аппарат? Проводили ли на нем полный внутренний тест? После того, как Вы вернули плату на место аппарат остался ли исправным? Провели ли на нем полный внутренний тест? И последнее, а не могли ли Вы перепутать трубки на дифференциальном датчике давления датчика потока? Может быть из-за этого и возникла ошибка 9135?
Дата: Воскресенье, 09.Дек.2012, 08:04 | Сообщение # 196
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
У меня большое подозрение, что проблема в напряжении питания. А в общем - good_knight, сервис мануал не решебник, все ответы что там содержатся часто не годятся, советую отправить в Москву. Без четкого понимания, что и как работает, вся эта деятельность вряд-ли принесет пользу.
Насчет инвертора подсветки - ставьте любой подходящий (по размеру лампы) от ноутбука. Т.к. при таких проблемах со старым не исключен обрыв\межвитковое замыкание обмотки в/в трансформатора. В худшем случае - ставьте узкую (не более 4-5 мм) светодиодную ленту, места должно хватить.
Сообщение отредактировал Alexium - Воскресенье, 09.Дек.2012, 08:11
Дата: Понедельник, 10.Дек.2012, 17:13 | Сообщение # 198
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (begun_a)
Ошибка 9135 должна была храниться в аварийном журнале,
Quote (good_knight)
а в журнале тревог - 9135.
так и было, я так обозвал этот журнал "журналом тревог" как написано в аппарате
Quote (begun_a)
Почему же тогда нет ничего в журнале испытаний?
не знаю...
Quote (begun_a)
если не проходит тест утечки и комплайнс, то не должен был и пройти, скорее всего, тест системы PEEP.
тест PEEP проходился 3 раза легко судя по записям...
Quote (begun_a)
А если есть ошибка 9135, то не должен был пройти тест датчика потока.
тест датчика потока тоже проходил 3 раза...
Quote (begun_a)
Может быть Вы что-то перепутали?
не думаю... если бы не было записей, готов бы в это поверить...
Quote (begun_a)
Откуда Вы брали плату соленоидов для замены? Это был заведомо исправный аппарат? Проводили ли на нем полный внутренний тест?
да, заведомо исправный аппарат на котором прошел ПВТ без проблем.
Quote (begun_a)
После того, как Вы вернули плату на место аппарат остался ли исправным? Провели ли на нем полный внутренний тест?
проверял, остался исправным, ПВТ не проводил... а нужно было?
Quote (begun_a)
а не могли ли Вы перепутать трубки на дифференциальном датчике давления датчика потока?
вроде не должен, все соединения после смены плат тщательно проверял...
Quote (begun_a)
Кстати, на плате соленоидов и проверяются все питающие напряжения.
Quote (Alexium)
У меня большое подозрение, что проблема в напряжении питания.
тест резервного питания не прошел... мысль была ткнуться тестером на J2 в плате соленоидов и подаблюдать за светодиодами, но пора было уезжать... туда по-моему втыкается маленькая плата отвечающая за аварийное питания? кстати, если это вам это что-нибудь скажет, при вскрытии крышки аппарата, эта плата просто отсутствовала и лежала на дне аппарата с оторванным проводом, идущим на пьезопищалку. плату вставил на место (на J2 12 штырьков, а на черном разъеме аварийной платы 13 отверстий...есть вариант попутать...) подобно исправному аппарату, восстановил соединение провода с пищалкой, включил, проследил постоянное засвечивание светодиода во время работы.
Quote (good_knight)
нашел свои записи. перед ошибкой 9135 была вначале в ж.тревог 6027,
по записям следует, что сначала, после установки платы аварийной платы, зашел в аварийный журнал тревог и там старые ошибки 7213, 7230. в журнале тестов пусто. запустил ПВТ. в итоге-
Quote (good_knight)
760 №2. Ошибка 9135.
Сообщение отредактировал good_knight - Понедельник, 10.Дек.2012, 17:22
Дата: Понедельник, 10.Дек.2012, 17:31 | Сообщение # 199
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (Alexium)
Насчет инвертора подсветки - ставьте любой подходящий (по размеру лампы) от ноутбука. Т.к. при таких проблемах со старым не исключен обрыв\межвитковое замыкание обмотки в/в трансформатора. В худшем случае - ставьте узкую (не более 4-5 мм) светодиодную ленту, места должно хватить.
Дата: Понедельник, 10.Дек.2012, 17:59 | Сообщение # 200
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (good_knight)
тест резервного питания не прошел...
Нет такого теста. Есть тест резервной тревоги. Скорее всего там сдохла пъезоэлектрическая пищалка.
Quote (good_knight)
мысль была ткнуться тестером на J2 в плате соленоидов и подаблюдать за светодиодами

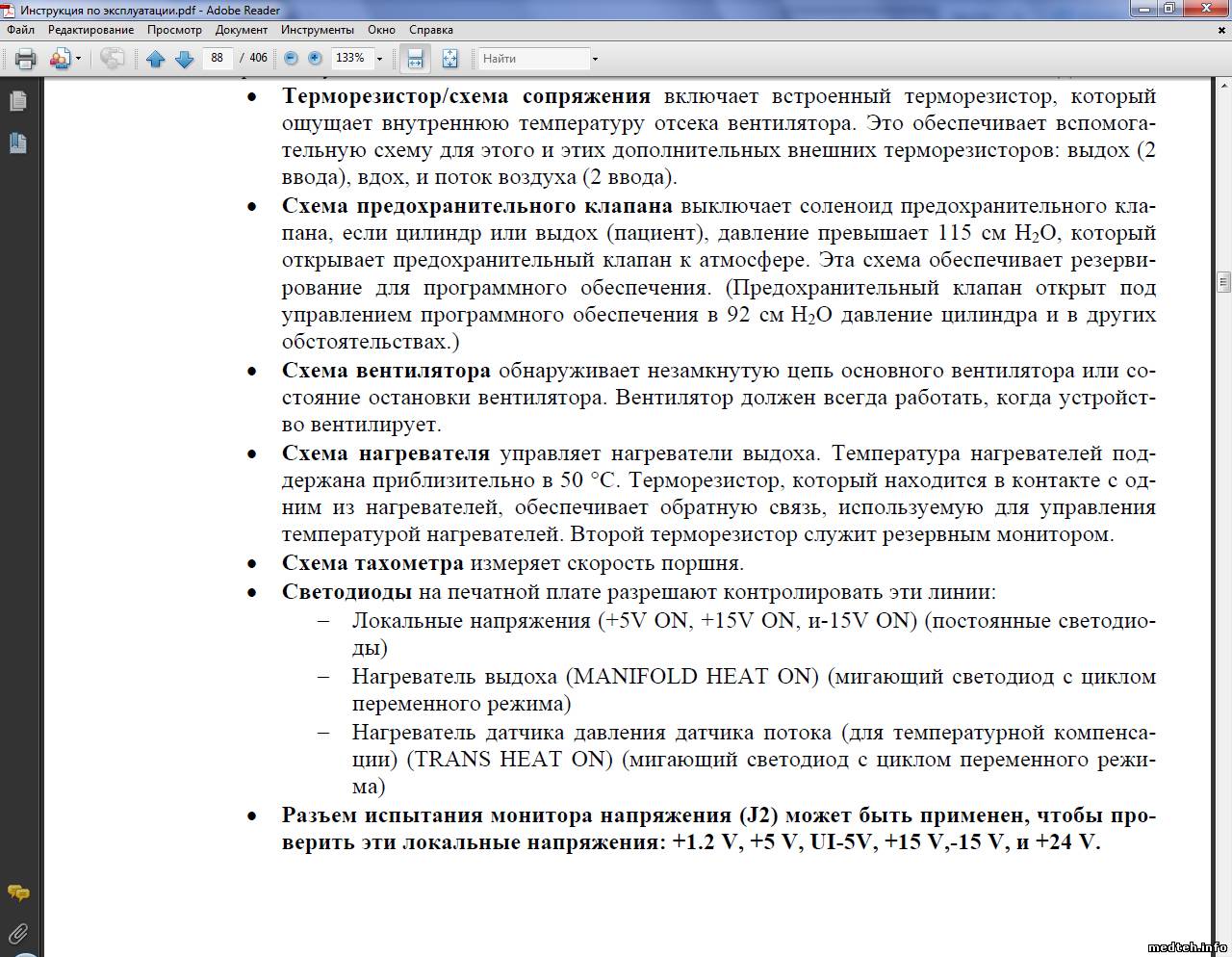

на разъем J2 выведены все питающие напряжения: +1.2 V, +5 V, UI-5V, +15 V,-15 V, и +24 V. Можно было проверить наличие и соответствие.
Quote (good_knight)
туда по-моему втыкается маленькая плата отвечающая за аварийное питания?
В разъем J2 ничего не втыкается. Это тестовый разъем. Вы наверное имеете в виду дополнительную плату с большими конденсаторами? Это доработка аппарата и в сервис мануале об этом ничего нет. Работать аппарат может и без неё. Я сейчас не помню, как она крепится: по-моему на пластиковых стойках и пластиковых винтах.
Quote (good_knight)
с оторванным проводом, идущим на пьезопищалку
Вот и причина, почему не прошел тест резервной тревоги. Но о резервной тревоге нужно будет думать в последнюю очередь.
