Quote (good_knight)
сейчас вспомнил, что не проходил тест предохр. крапана, теста утечки, комплайнса (тестил на 2-х разных контурах), и тест резервной тревоги.
С резервной тревогой Вы вроде как разобрались, насчет остального: Проверьте все соединения, хорошо ли закручен кислородный датчик. Похоже, у Вас нет герметичности в аппарате во время прохождения тестов. И еще как ведет себя аппарат во время теста предохранительного клапана и теста на утечку (какое создает давление и падает ли оно)? Выкладывайте фото контура и бактериальных фильтров, с которыми проходите ПВТ.
Дата: Вторник, 11.Дек.2012, 21:29 | Сообщение # 206
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (fedorenko_dk)
Проверьте все соединения, хорошо ли закручен кислородный датчик.
проверял на 2-х заведомо исправных датчиках, закручивал плотно.
Quote (fedorenko_dk)
И еще как ведет себя аппарат во время теста предохранительного клапана
точно не помню, щелкал... но как-то быстро сообщал о том, что тест не пройден
Quote (fedorenko_dk)
теста на утечку (какое создает давление и падает ли оно)
создавалось, если память не изменяет, около 40 (мало?) судя по барографу с левой стороны и держалось до конца теста
Quote (fedorenko_dk)
Выкладывайте фото контура и бактериальных фильтров, с которыми проходите ПВТ.
контур был обычный, короткий, без увлажнителей. заглушки. с помощью него проверял другие аппарат без проблем. фильтр вдоха обычный, пластмассовый. входной фильтр на микрик, чистый. фильтр на резервуар PEEP немного загрязнен. фото нет.
good_knight, вчера тоже воевали, оказалось что фильтр вдоха(не родной) дает большее падение чем надо, уж очень аппарат критичен к самим фильтрам, не все не родные подходят.
Добрый день. Проверяю аппарат по жалобе врачей - "не дает кислород". Полный внутренний тест - не проходит тест соленоида О2. Давление в линии 3 атм, стабильное.
Дата: Четверг, 14.Мар.2013, 17:38 | Сообщение # 212
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Цитата (CrazyIgels)
Давление в линии 3 атм, стабильное.
При таком давлении тест соленоидов кислорода никогда не пройдет. Дело в том, что во время этого теста аппарат потребляет порядка 150 л/мин кислорода. Естественно, при таком потреблении будет падать давление. Желательно вешать параллельно аппарату манометр и наблюдать за падением давления. Оно не должно падать меньше 2,5 бар. Могу даже рекомендовать для прохождения ПВТ подключать баллон с кислородом и редуктором. Кроме того тест соленоидов кислорода не пройдет при неисправной кислородной ячейке.
Сообщение отредактировал begun_a - Четверг, 14.Мар.2013, 17:38
Дата: Четверг, 20.Фев.2014, 10:04 | Сообщение # 215
Участник
У вас сообщений: 76
Электромеханик
OFFлайн
Российская Федерация
Петрозаводск
Решил поднять эту тему. Прислали очередной Puritan 760. Не проходит тест охл. вентилятора.
Для начала было очищено все от пыли. Фильтры сняты - тест не прошел. Далее, следовал указаниям begun_a в этой теме http://www.medteh.info/forum/60-7475-1#116881. Сопротивления термисторов одинаковые. Рядом стоит такой же Puritan 760. У него тест охл. вентилятора проходит. Взял с него термисторы и вентилятор - поставил на нерабочий - тест не прошел. Взял с нерабочего прибора термисторы и вентилятор - поставил в рабочий - тест прошел. Но если на нерабочем приборе дуть вентилятором прямо на термисторы (что бы сопротивление более сильно отличалось) тест проходит.
Дата: Четверг, 20.Фев.2014, 17:08 | Сообщение # 216
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
ЦитатаMaxzoni ()
Взял с нерабочего прибора термисторы и вентилятор - поставил в рабочий - тест прошел.
Проверьте коммутацию от терморезисторов до платы. Хоть и маловероятно, но возможно не доходит сигнал от терморезистора. И раз есть возможность - перебросьте платы с аппарата на аппарат. При работе с платами будьте осторожны - боятся статики.
Дата: Пятница, 21.Фев.2014, 11:54 | Сообщение # 217
Участник
У вас сообщений: 76
Электромеханик
OFFлайн
Российская Федерация
Петрозаводск
В общем пришел с утра на работу, и прежде чем заниматься колдовством, решил еще раз пройти ПВТ. Тот, который не мог пройти тест охл. вентилятор, вдруг прошел его. Хотя, всю неделю он этого делать не хотел. С фильтром не проходит. Замена плат, результата не дала. Врачи кстати говорили, что без фильтра иногда работал, а иногда нет. С фильтром не работало...
Дата: Пятница, 21.Фев.2014, 14:06 | Сообщение # 218
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Ну чудес-то не бывает. Если датчик заведомо исправный, если плата заведомо исправная, то остается либо неисправная линия коммутации датчика с платой или неправильная установка датчика (терморезистора). Обратите внимание, что датчик должен стоять так, чтобы он нормально обдувался воздушным потоком, создаваемым вентилятором (то есть напротив щели в корпусе, а не сбоку). Если что-то в корпусе будет мешать воздушному потоку обдувать датчик, то будет эта ошибка. В общем, ищите. И успехов.
Дата: Пятница, 21.Фев.2014, 19:16 | Сообщение # 220
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
ЦитатаMaxzoni ()
Мне еще не понравился не оригинальный фильтр.
Кстати, не оригинальный фильтр вполне может быть причиной. Если он более плотный, чем оригинальный, то это вызовет уменьшение воздушного потока и как следствие эту ошибку. Не даром в мануале первое, что в этом случает требуется, это проверить чистоту фильтра.
Дата: Вторник, 01.Апр.2014, 23:11 | Сообщение # 221
Стажер
У вас сообщений: 10
сервисный инженер
OFFлайн
Российская Федерация
Екаетринбург
А все таки как решилась проблема? Столкнулись сейчас с подобной, точнее с аналогичной, тока давление у нас будет по более чем 3 атм. Вот разбираемся, переводим сервисник, но все таки если проблемы подобного рода были, хотелось бы узнать как решили, на что грешить в первую очередь. Хотя спустя год, наверное вряд ли стоит ждать ответа) Ладно, сами попробуем разобраться
Если тест соленоидов О2, то здесь наиболее вероятны 2 пробелы: кончается кислородная ячейка или падает давление кислорода во время теста. По второй причине опишу подробней. Во время теста соленоидов кислорода расход кислорода возрастает до 150 л/мин. Если разводка кислорода выполнена не очень качественно, то в ней могут быть сужения, которые могут оказывать сопротивление потоку и давление может падать довольно существенно.
Рекомендуется, если не проходит тест соленоидов О2, убедиться что кислородная ячейка исправна, если все равно не проходит подключить аппарат к кислородному баллону через редуктор и выставить на редукторе давление кислорода порядка 4,5 бар. Если и после этого не пройдет, то нужно выполнить действия, описанные в п.3.4.4 сервисной инструкции тест №5. Но это маловероятно. Наиболее вероятны первые две причины.
Проверяю аппарат по жалобе врачей - "не дает кислород". Полный внутренний тест - 1.не проходит тест соленоида О2. 2. Давление в линии 3 атм, стабильное.
1. Проверить соленоид можно ? 2.3 атм не всегда достаточно
Сообщение отредактировал andrew2709 - Среда, 02.Апр.2014, 11:51
Сопротивления соленоидов кислорода низкого потока - 95 - 126Ω, высокого потока - 36 - 51Ω. А вообще узел должен быть заменен каждые 15000 часов работы.
Дата: Четверг, 03.Апр.2014, 17:54 | Сообщение # 226
Стажер
У вас сообщений: 10
сервисный инженер
OFFлайн
Российская Федерация
Екаетринбург
Наверное я ввел в заблуждение всех, извиняюсь. Изначально аппарат поступил с другими жалобами, жаловались по причине "встал", плохо падает, не проходит квт. Это когда мы начали проводить тесты, аппарат не хотел идти дальше теста на соленоид. Это по пвт. Если делать квт, то там нет теста на соленоид. И он встает на тесте "тест на утечку". Ну соответственно если пропустить тест на соленоид в пвт, то на следующей стадии "тест на утечки" он так же не проходит, падение давления 25,5 - 26,3 литров. Посмотрели ошибки, когда работали врачи фиксировал ошибку 01089 ошибка по, затем начала выскакивать ошибка 06021 (BIOT (technicalalert - AIR INTAKE BLOCKED). Посмотрели везде где могут быть утечки в системе или что то мешать работе, нигде нету, ни посторонних шумов ничего, хотя давление падает довольна серьезно. Наконец под конец дня услышали где возможно таится причина - это сам компрессор, при наборе макс давления в системе на тесте утечек, в компрессоре слышно как там что то сифонит и резонирует по всему корпусу, когда давление падает до 20 литров слышатся хлюпанье мембран которые стоят перед датчиком и соленоидом О2.
Отсюда появляется ряд вопросов. Соленоиды могут быть не причем? Кислородная ячейка с виду нормальная, но это с виду, взять запасную на проверку этой нам никто не даст, так как аппараты у них все в беспрерывной работе. Ну падение давления в магистрали смогу проверить, а баллонов я во всей больнице не видел ни 1го пока что. Но стоит ли? Раз идет утечка или как показывает ошибка повышенное сопротивление, значит кислород то тут и не причем. Подскажите пожалуйста, мы думаем в правильном направлении? Как можно проверить герметичность компрессора? Да и в нем ли дело то? Куда еще подскажите посмотреть? Аппарат отработал 12000 часов
Сообщение отредактировал FirstDen - Четверг, 03.Апр.2014, 17:55
Дата: Четверг, 03.Апр.2014, 18:41 | Сообщение # 227
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
ЦитатаFirstDen ()
Как можно проверить герметичность компрессора?

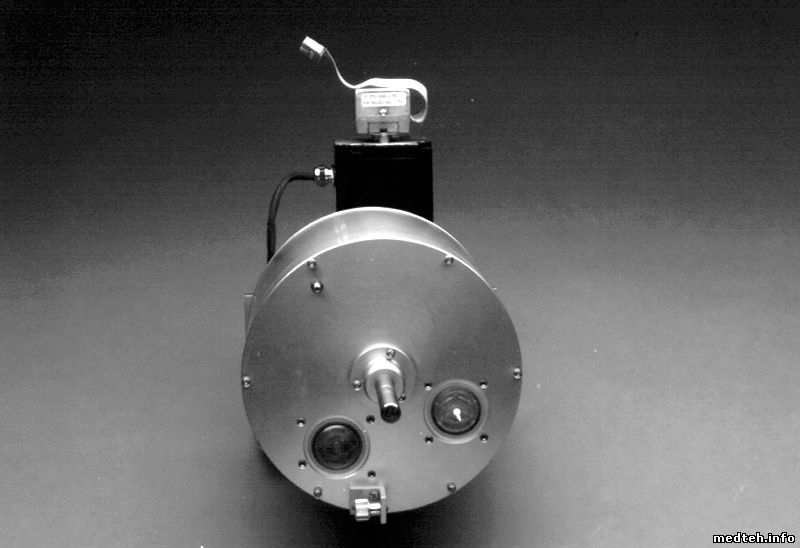

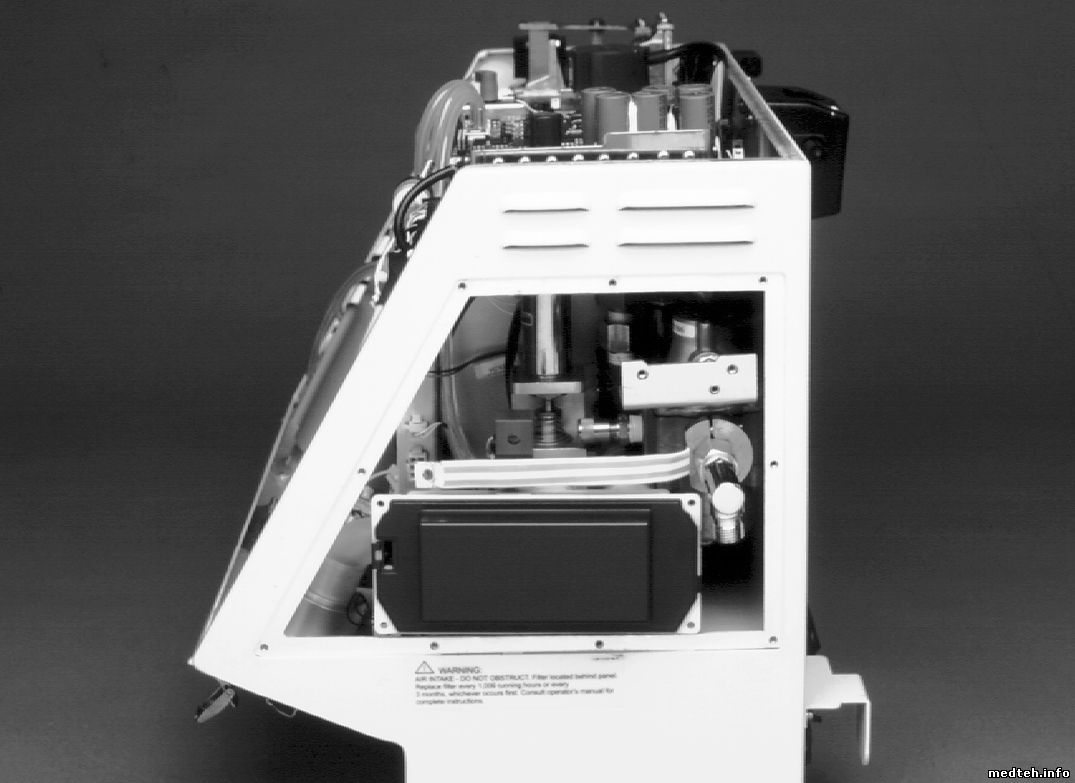

В аппарате 760 серии нет компрессора, в обычном понимании. Там есть цилиндр и поршень, которые создают давление в дыхательном контуре. Но компрессор в аппарате есть. Это насос PEEP. Реально это компрессор вибрационного типа. Кстати мне приходилось сталкиваться что не проходил тест герметичности из-за этого насоса PEEP. Правда при этом не проходил еще и тест системы PEEP. Кстати, насос PEEP должен заменяться через каждые 15000 часов. Но нарушение герметичности может быть по многим причинам, например, из-за неисправности проверочного клапана выхода цилиндра.
ЦитатаFirstDen ()
Наконец под конец дня услышали где возможно таится причина - это сам компрессор, при наборе макс давления в системе на тесте утечек, в компрессоре слышно как там что то сифонит и резонирует по всему корпусу, когда давление падает до 20 литров слышатся хлюпанье мембран которые стоят перед датчиком и соленоидом О2.

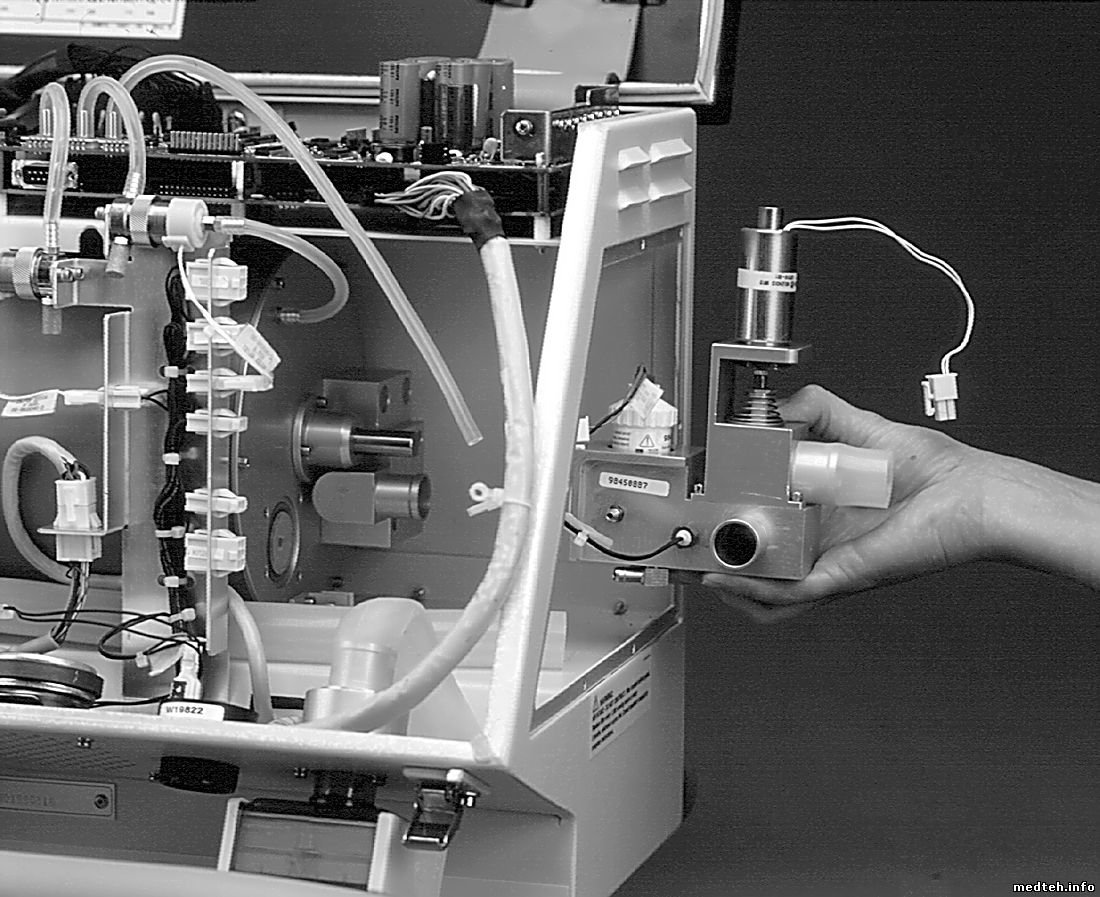

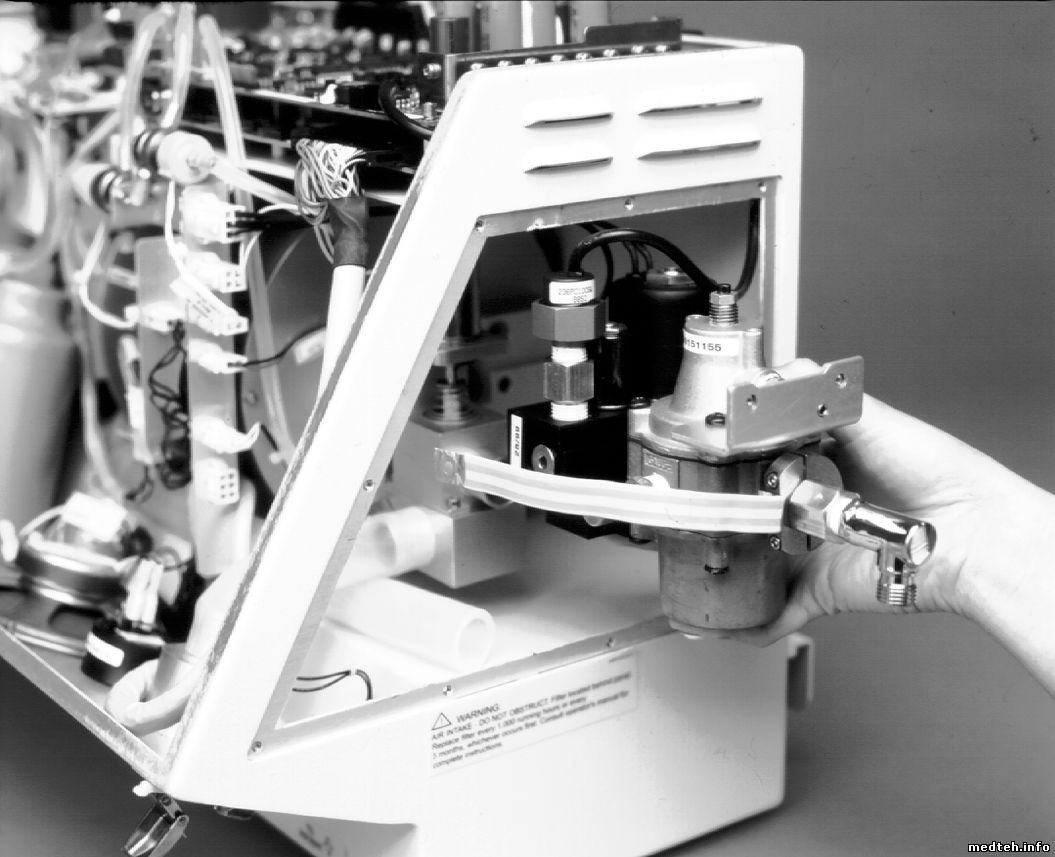

Это и есть проверочные клапаны, которые стоят на цилиндре. Добраться до них непросто. Иллюстрации из сервисной инструкции помогут. На последней иллюстрации показаны проверочные клапаны. Они случается коробиться от времени и перестают надежно перекрывать поток.
И последнее. Вам нужно пройти ВСЕ тесты до конца и отметить все ошибки в тестах, а потом проанализировать раздел 3.4.4 сервисной инструкции и постараться найти причину. Одна и та же причина может вызвать ошибку в нескольких тестах.
Дата: Четверг, 03.Апр.2014, 21:56 | Сообщение # 229
Стажер
У вас сообщений: 10
сервисный инженер
OFFлайн
Российская Федерация
Екаетринбург
Цитатаbegun_a ()
Там есть цилиндр и поршень
Я именно это и хотел сказать, просто слова не те подобрал. Ну вы это наверное и так поняли) Да система peep тоже не проходила тест. Спасибо огромное за советы, завтра на весь день работа будет. Постараюсь все посмотреть как можно тщательнее и записать, если опять зайду в тупик, то напишу снова, пока что в принципе понятен ход действий. Ну и если заведется аппарат, тоже отпишу в чем была причина.
Дата: Понедельник, 07.Апр.2014, 21:42 | Сообщение # 230
Стажер
У вас сообщений: 10
сервисный инженер
OFFлайн
Российская Федерация
Екаетринбург
Цитатаbegun_a ()
Это и есть проверочные клапаны, которые стоят на цилиндре. Добраться до них непросто. Иллюстрации из сервисной инструкции помогут. На последней иллюстрации показаны проверочные клапаны. Они случается коробиться от времени и перестают надежно перекрывать поток.
Добрались, поменяли, к сожалению запасных не было, по этому взяли с воздухозабора после фильтра на время. Стал проходить почти все тесты ( до этого проходил макс 3-4 не считая подсветки и тревог). Тест на утечки стал прекрасно проходить. Не проходит : Тест соленоида О2, Комплайнс тест, Тест проверочного клапана (соответственно выскочила ошибка при загрузке №06039 - Предохранительный клапан застревает). Вот тут у меня есть вопрос - это мы что то не так собрали (хотя там невозможно ошибиться) ? Или это все таки мембраны везде уже отработали свои ресурсы?
Цитатаbegun_a ()
Возьмите тестер и померьте напряжение на контактах кислородной ячейке. У хорошего датчика кислорода напряжение на контактах 9 - 13 мВ.
Проверили, напряжение 2,8 мВ. Датчик кислорода под замену как я понял, уже заказали новый. Ну и в придачу заказали новые мембраны.
сегодня сестра сообщила, что аппарат пахал у них без перерыва 400 суток. Какие еще проблемы могли бы возникнуть при такой эксплуатации? Еще на экране выводится надпись - 12058 н.ч. просрочено. И дальше ПВТ аппарат не запускается, как можно сбросить часы работы, после замены датчика, что бы часы сбросились и аппарат стал считать с 0? Или когда он пройдет все тесты нормально он сам сбросится? Или они сбросятся после прохождения теста и нажатия Ручной вдох?
Дата: Понедельник, 07.Апр.2014, 22:39 | Сообщение # 231
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
ЦитатаFirstDen ()
Не проходит : Тест соленоида О2, Комплайнс тест, Тест проверочного клапана (соответственно выскочила ошибка при загрузке №06039 - Предохранительный клапан застревает).

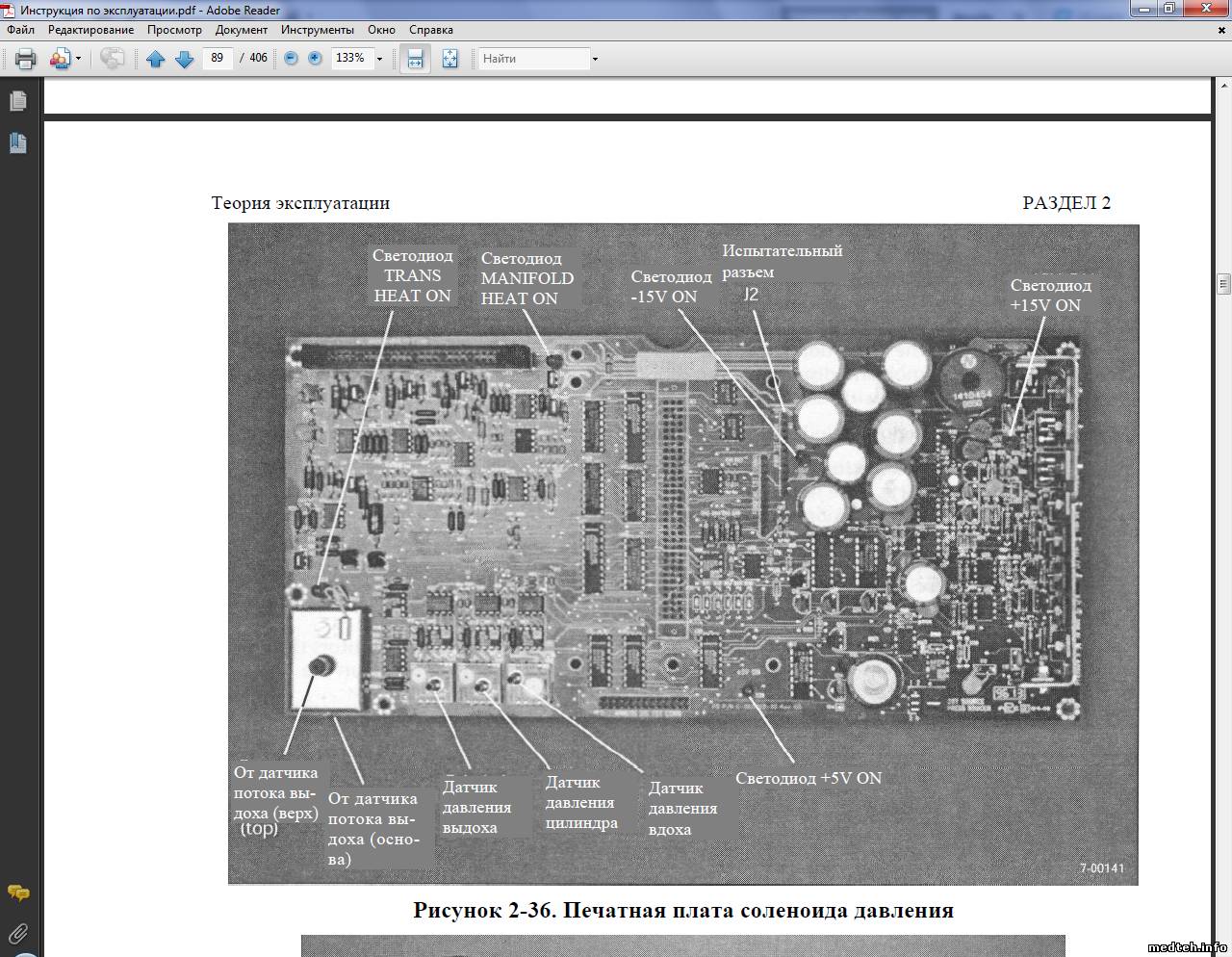

Попробую отвечать последовательно. Тест соленоида О2 не проходит из-за дохлого датчика. Комплайнс тест может не проходить из-за нестандартного дыхательного контура, нестандартного фильтра вдоха, неисправности предохранительного клапана. Тест проверочного клапана не проходит, скорее всего, из-за этих мембран, которые Вы поставили с воздухозаборника. Но это еще не факт. Я сталкивался с тем, что иногда этот тест не проходил даже после установки новых клапанов. Причина, по моему мнению дрейф датчиков давления, а во время этого теста измеряемая разница давления должна быть меньше 4 см. вод. ст. По идее в этом случае нужно менять плату с датчиками давления (печатная плата соленоида давления). Но мне удавалась обмануть такие аппараты (у меня было 2 таких аппарата). Делал я это так: когда ПВТ доходил до теста проверочного клапана и выдавал по нему ошибку, я снимал 2 прозрачные трубки, по-моему, с правого и среднего датчика давления и повторял этот тест когда трубки на воздухе, если и при этом тест не проходил, то я их менял местами и снова запускал тест. После того как тест проходил, ставил трубки на место. Только осторожно с датчиками, можно легко отломать носик.
ЦитатаFirstDen ()
Еще на экране выводится надпись - 12058 н.ч. просрочено.

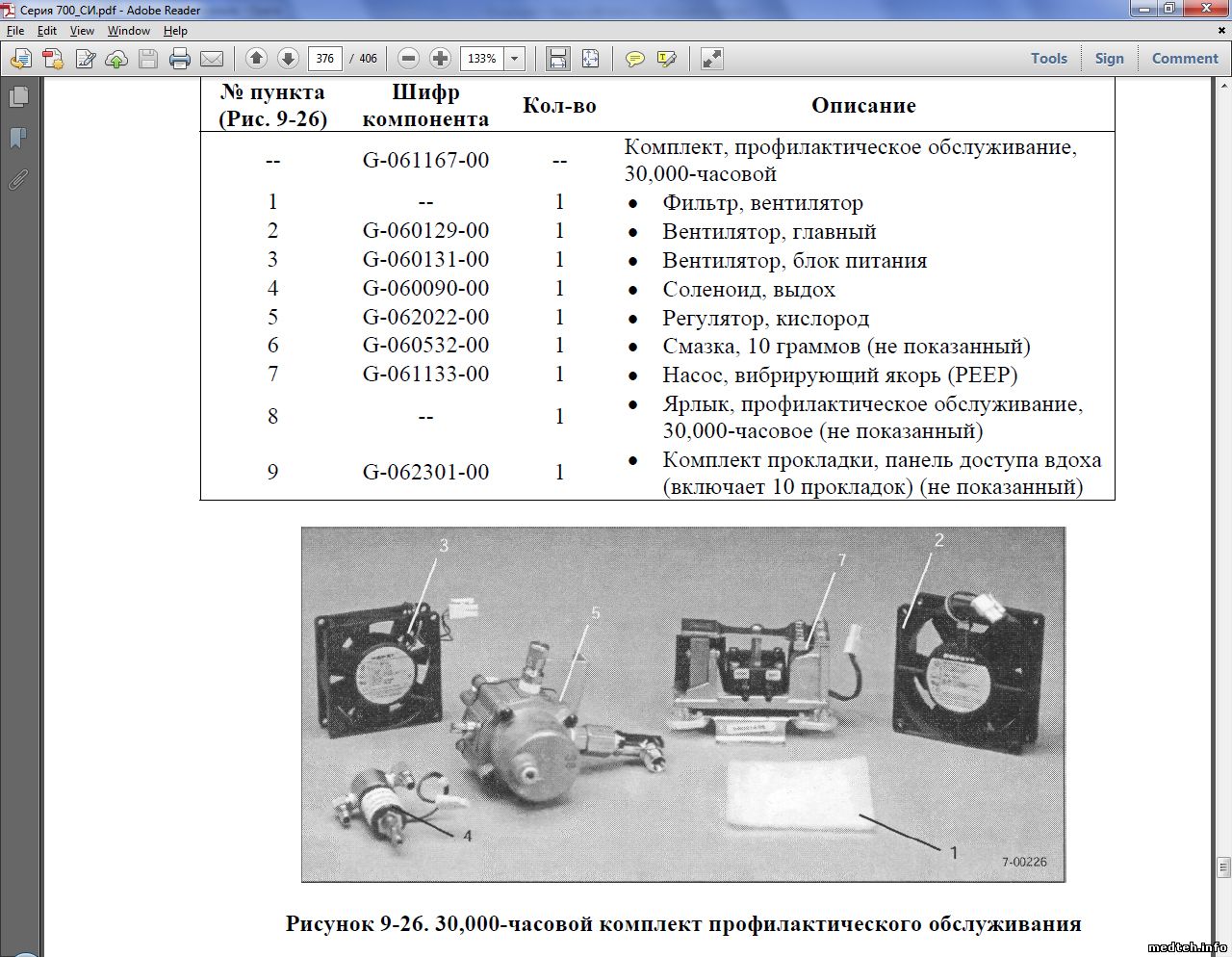

Это значит, что аппарат после последнего обслуживания проработал 27058 часов. Это очень много. Скорее всего это и есть наработка этого аппарата, так как скорее всего никто техобслуживания его не проводил. Для этого аппарата применяются комплекты сервисного обслуживания на 15000 и 30000 часов. Думаю, что Вам нужно будет обязательно заказать сервисный комплект на 30000 часов и установить его. При его установке нет ничего сложного. Единственное, больницу нужно будет заставить раскошелиться. Ну аппарат стоит полтора лимона, овчинка выделки стоит. Потому, что даже если Вы сделаете аппарат, то на него нельзя давать гарантию, так как он может уже через неделю накрыться, так как он уже проработал ДВА СРОКА без замены выработанных узлов.
ЦитатаFirstDen ()
И дальше ПВТ аппарат не запускается
Если аппарат не пройдет ПВТ, то он на вентиляцию не запустится. Вовремя ПВТ могут возникать ошибки 2 типов: критичные и не критичные. По-моему в первом случае аппарат пишет тест не прошел, а во втором пишет сбой теста. Кстати тест соленоидов кислорода дает не критическую ошибку. Если во время ПВТ аппарат обнаружит хоть одну критическую ошибку, то вентиляцию запустить нельзя, а если ошибка не критическая, то вентиляцию запустить можно дважды нажав кнопку ручной вдох (под кнопкой меню).
ЦитатаFirstDen ()
как можно сбросить часы работы, после замены датчика, что бы часы сбросились и аппарат стал считать с 0?
Если не будете менять сервисный комплект, то этого лучше не делать. Пусть эта надпись напоминает им, что нужно выделить деньги на сервисный комплект и заменить отработанные части в аппарате. Если поменяете сервисный комплект, то заходите в сервисный режим и там находите. Я сейчас на вскидку не помню все менюшки в сервисном режиме, но когда я это делал никаких трудностей у меня это не вызывало.
Дата: Понедельник, 07.Апр.2014, 22:50 | Сообщение # 232
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
ЦитатаFirstDen ()
соответственно выскочила ошибка при загрузке №06039 - Предохранительный клапан застревает

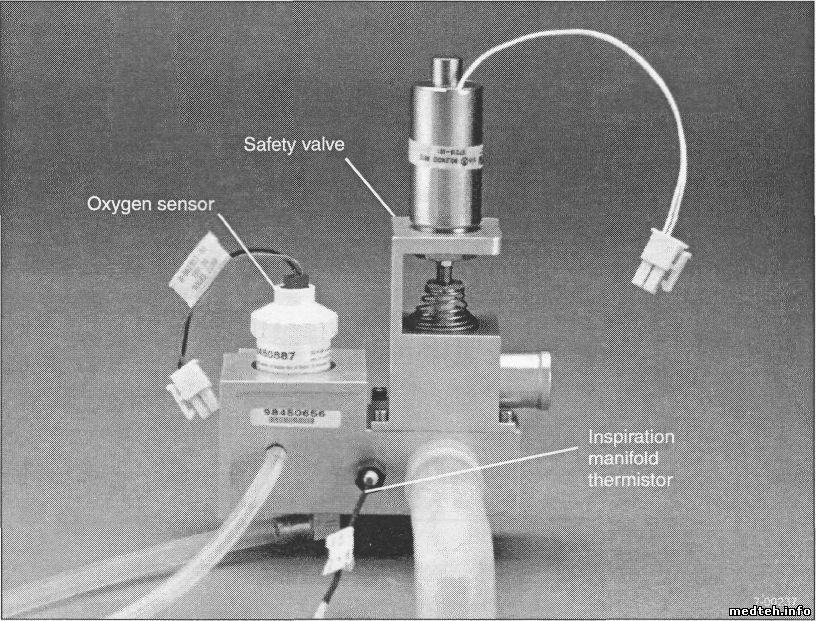

Да забыл об этом. Здесь может быть 2 варианта: либо сам предохранительный клапан (но ПВТ этого не показал), либо, что скорее всего проверочный клапан, который вы заказали.
Дата: Понедельник, 07.Апр.2014, 23:09 | Сообщение # 233
Стажер
У вас сообщений: 10
сервисный инженер
OFFлайн
Российская Федерация
Екаетринбург
Ну тест предохранительного клапана он проходит, или там тока на сброс давления тестирует? а на герметичность вот в этом тесте? Думаю вряд ли это предохранительный, так как там соленоид хорошо щелкает и + я пробовал придавливать его еще пальцем во время теста, что бы исключить недостаточное прижатие.
Дата: Понедельник, 14.Апр.2014, 15:26 | Сообщение # 237
Стажер
У вас сообщений: 4
инженер-электронщик
OFFлайн
Российская Федерация
Воронеж
Всем доброго времени суток! Столкнулся с проблемой, аппарат выдает ошибку "НЕТ ВОЗДУХОЗАБОРА" при этом стоит новый фильтр, в чем может быть проблема? Аппарат NPB-760. Спасибо
Скорее всего ошибка заключается в неправильной установке фильтра фоздухозаборника. Там есть одна микрушка, которая должна быть нажата, когда фильтр вставлен. Если фильтр вставлен неправильно, микрушка не нажата и аппарат выдаст такую ошибку. Она говорит о том, что нет фильтра воздухозаборника. Вторая возможная пичина - неисправнаяя эта самая микрушка. Но это проверяется простым тестером.
Дата: Воскресенье, 15.Июн.2014, 11:09 | Сообщение # 239
начальник участка
OFFлайн
Российская Федерация
Самара
Здравствуйте,коллеги! Дабы не плодить тем, пишу в этой. У меня проблема c Puritan Bennet 760: после включения загораются "ТРЕВОГА", "ВЕНТИЛЯТОР НЕИСПРАВЕН", "КЛАПАН БЕЗОПАСНОСТИ ОТКРЫТ". Зашел в сервисный режим: в журнале тревог код 06001-12-1-001, в журнале тестов 07141-12-1-002. Аппарат не реагирует на нажатие кнопок. Помогите, пожалуйста! Кто-нибудь может поделиться сервисной инструкцией? Из хранилища ее удалили.
