там всё дело в этих ULN2004A их всего пять штук вроде. если не одна, то другая. Находятся на основной плате стола Biograph(он же Clisis), расположена горизонтально за самим ПСШ под крышкой. Менять на такие же. Микросхемы крайне чувствительны к перепаду напряжения во время снимка. В вашем случае ещё может быть виноват многооборотный переменный резистор(соединен с приводом шестеренкой, определяет уровень) или концевики по этому перемещению.
Сообщение отредактировал speshlist - Пятница, 12.Окт.2012, 12:56

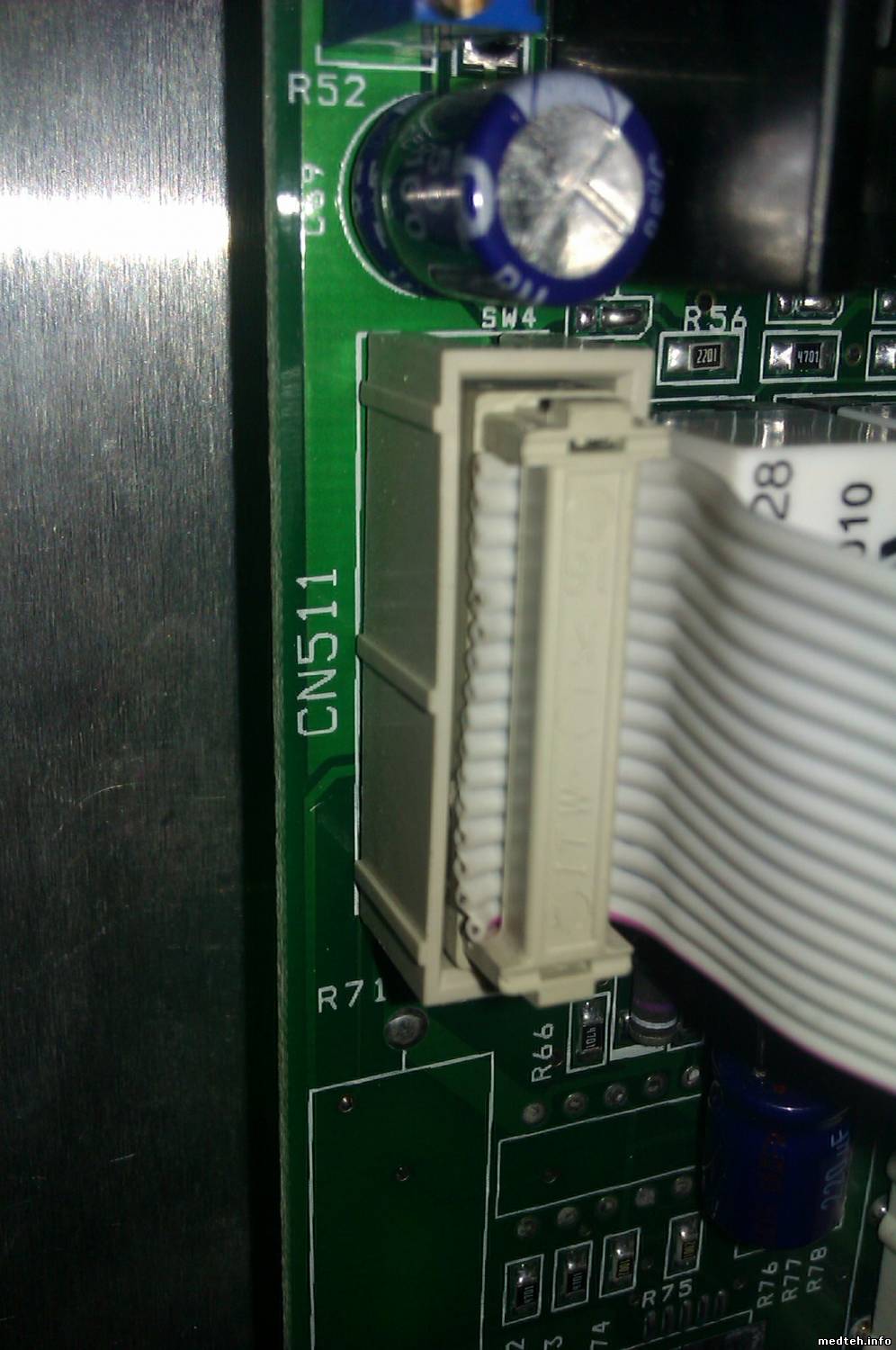

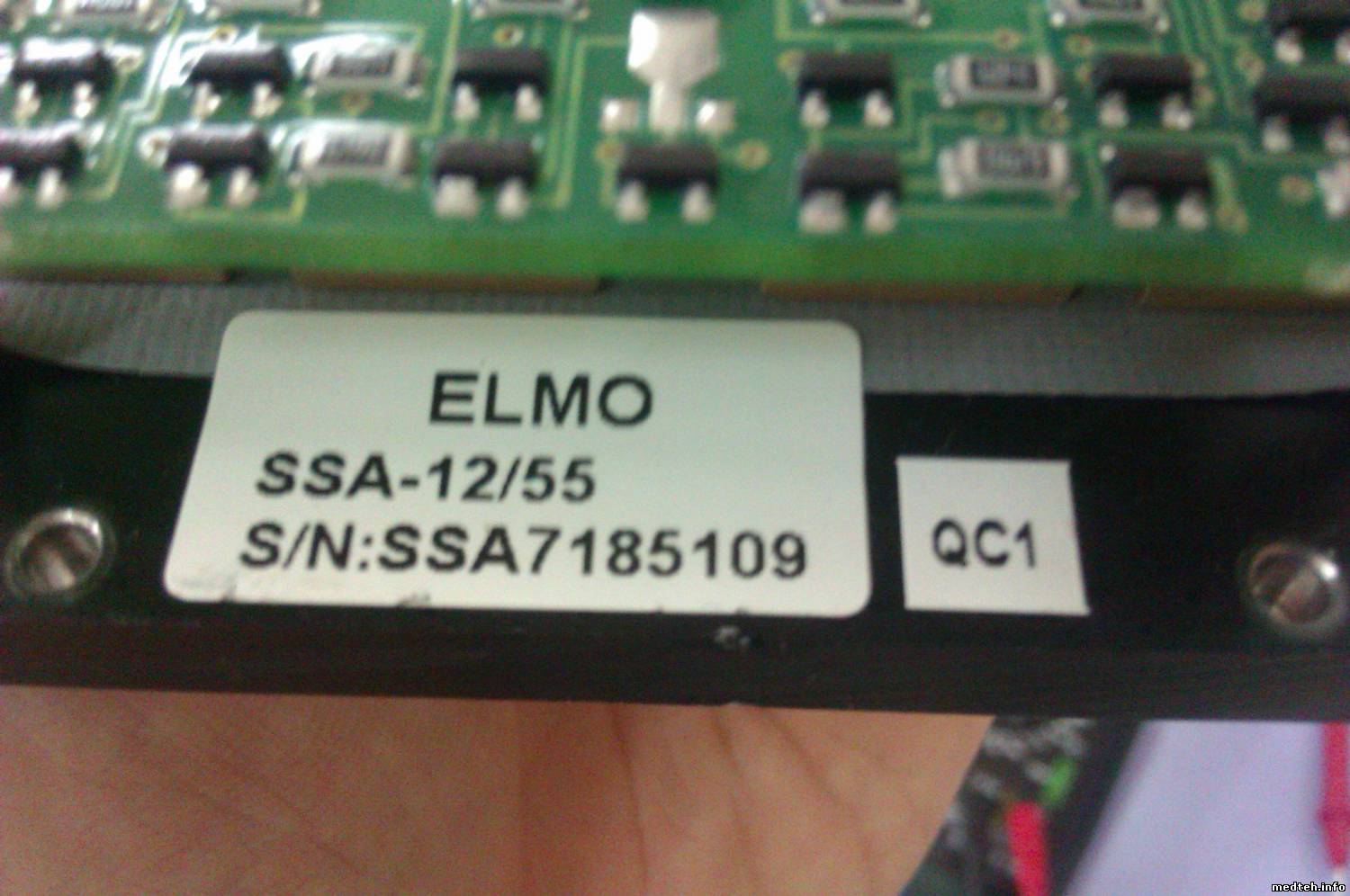

Я проверил все микросхемы. они в порядке. концевики и потенциометр работают исправно. повторюсь, что стойка трубки при отключенной шине CN511 от платы TUBE STAND CONTROL 006050.167 безостановочно едет вверх. Т.е. на плате, расположенной чуть выше (ELMO SSA-12/55 ) постоянно есть напряжение, идущее на двигатель. Может у кого есть под рукой такой аппарат и попробует у себя отключить эту шину? если ничего не произойдет, то однозначно плату под замену.

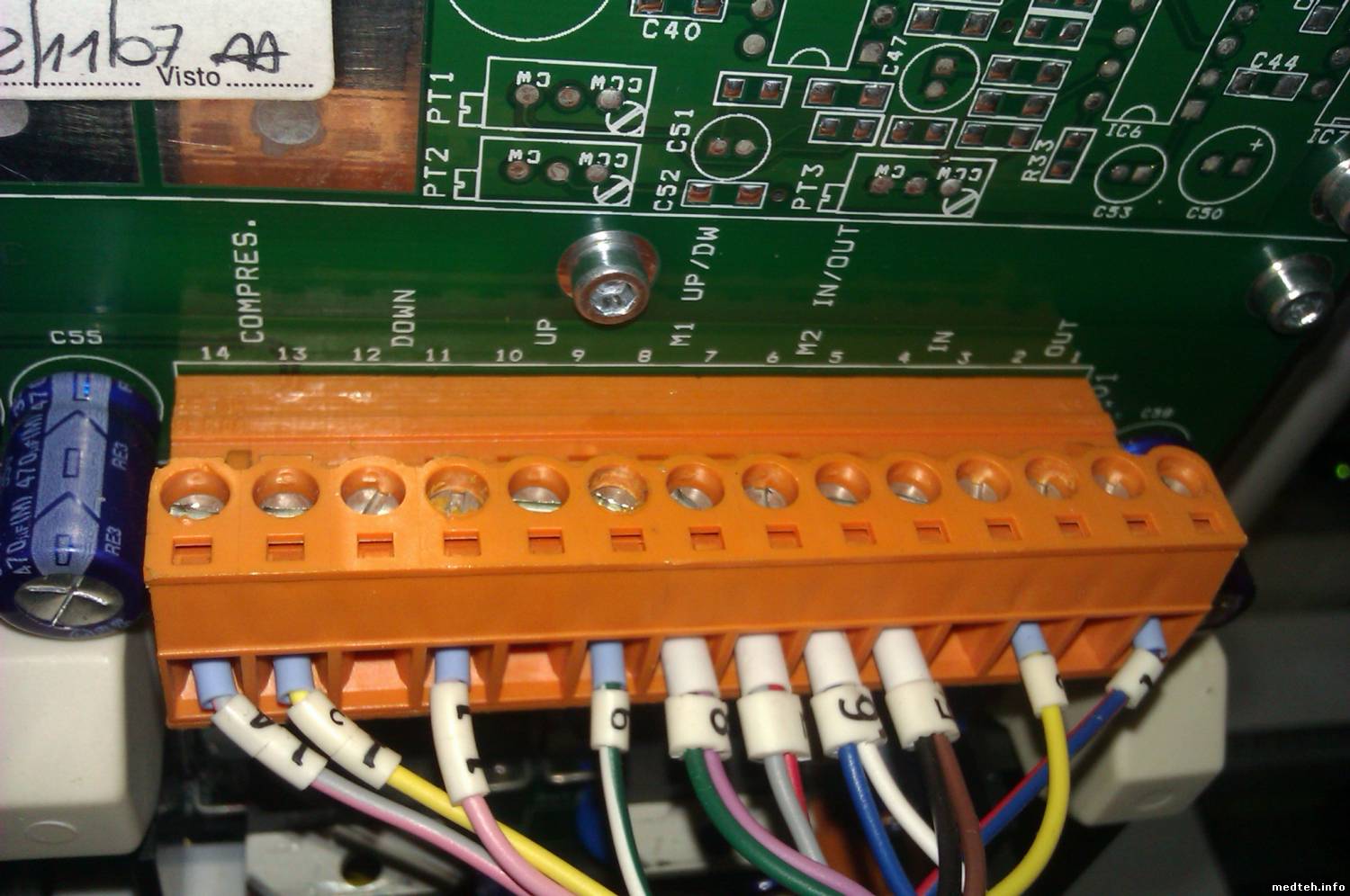

Еще нюанс. На разъеме CN501 платы TUBE STAND CONTROL есть пины 9(UP) и 11(DOWN). На 11м напряжение есть постоянно, а на 9м нет и не появляется. кто может что-то сказать по этому поводу?
Документация на аппарат есть? Как проверял микросхемы? Я уже когда-то писал: Схема накрученная, но разобраться можно. Когда разберёшься - поймешь, насколько всё информативно. Светодиоды на плате Main control отражают состояние концевиков, наличие движения, ... Стоят группами по 4 штуки, 1-2 в группе должны гореть на разных режимах. Если не горят - смотрите в первую очередь транзисторные сборки, стоящие рядом, их часто пробивает. На память просто не помню, что к чему, а документации под рукой нет ( желательно бумажной, я в своё время неделю прыгал с листа на лист, пока в голове не уложилось, в электронном на мой взгляд это понять нереально).
Дата: Четверг, 18.Окт.2012, 14:16 | Сообщение # 44
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Самара
проверял мультиметром. Это же транзисторы Дарлингтона. они прозваниваются как надо. Диоды горят. только откуда знать, какие диоды должны гореть, а кикие нет. думаю проблема на самой стойке с трубкой. но где именно? подробное поведение описано выше. Документация только на основную плату. желательно бы найти остальное.
Дата: Пятница, 19.Окт.2012, 19:16 | Сообщение # 47
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Самара

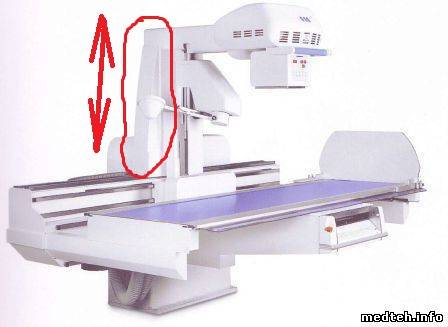

Что есть тубус? короче, грубо говоря, извините, вот эта хрень не двигается вверх (см. картинку) вот на эту кнопку реакции нет . только слышно, как хочет подстроиться коллиматор (щелкает). Отцепляем шину CN511 и оно поехало вверх естественно, надо успеть воткнуть обратно, чтобы избежать беды, т.к. без этой шины двигатель не "почувствует" концевиков. почему она едет вверх без управления? и что отвечает за эту кнопку? спасибо.
Дата: Вторник, 23.Окт.2012, 00:42 | Сообщение # 54
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Самара
подробное описание проблемы.

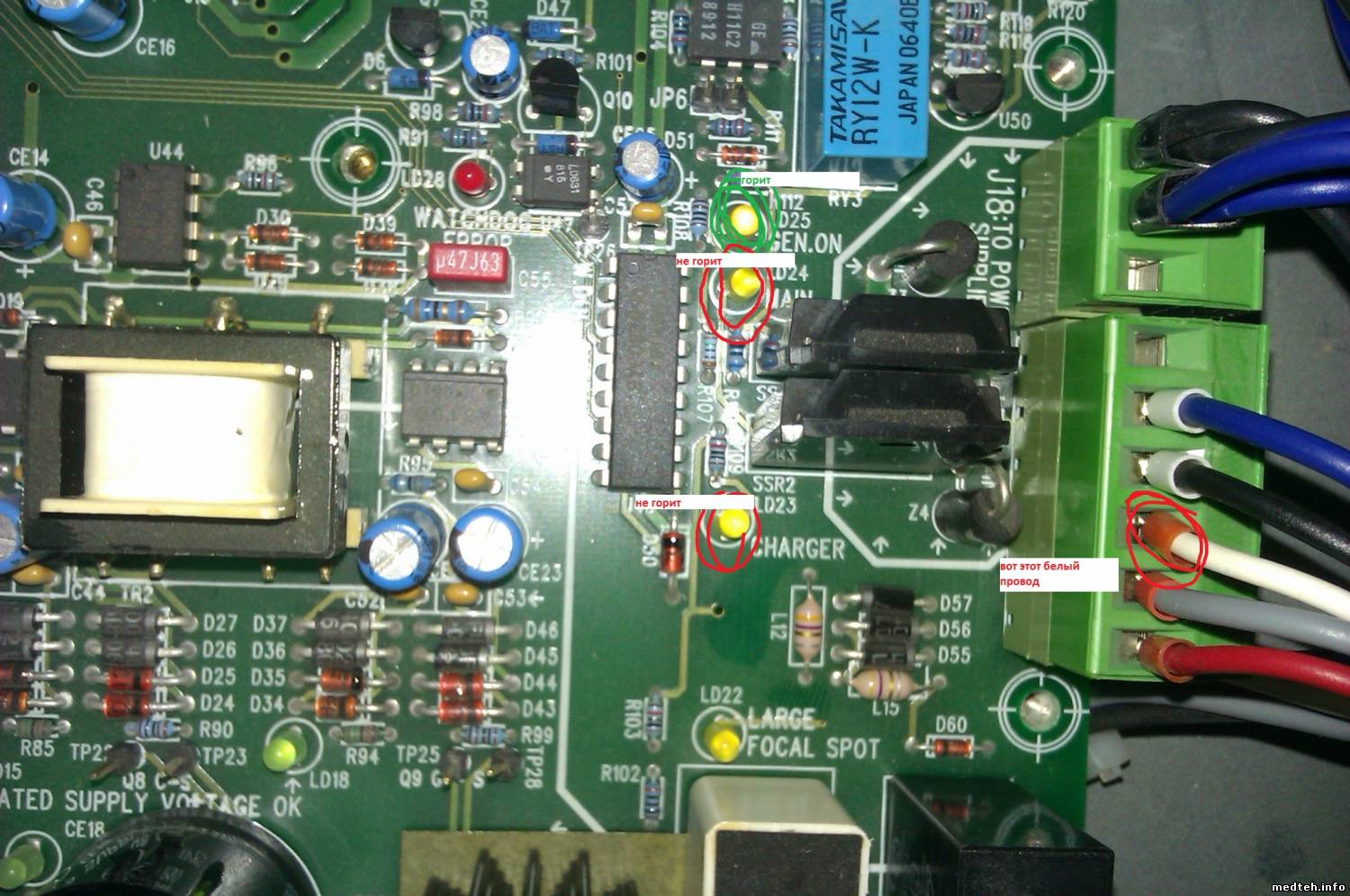

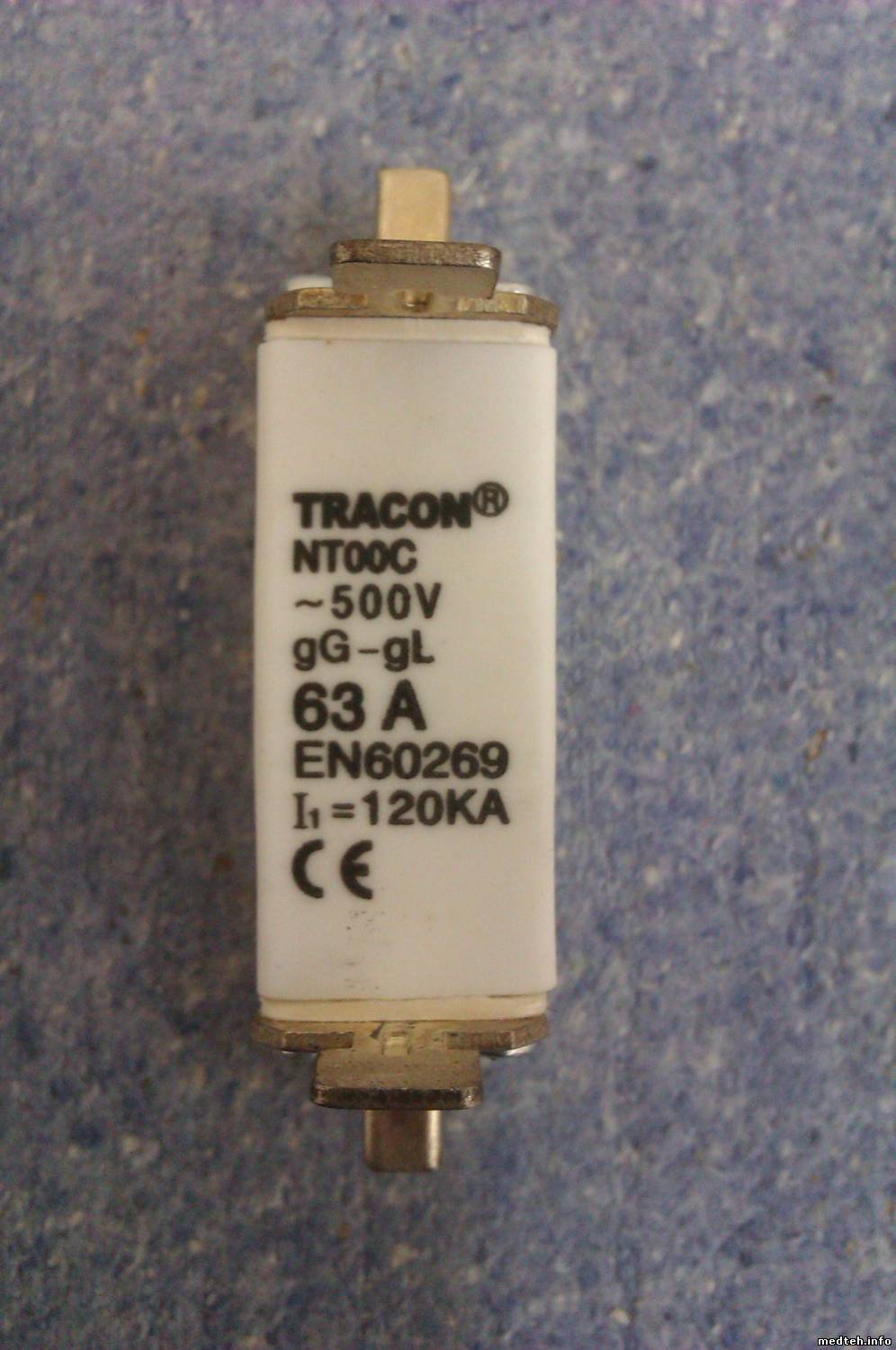

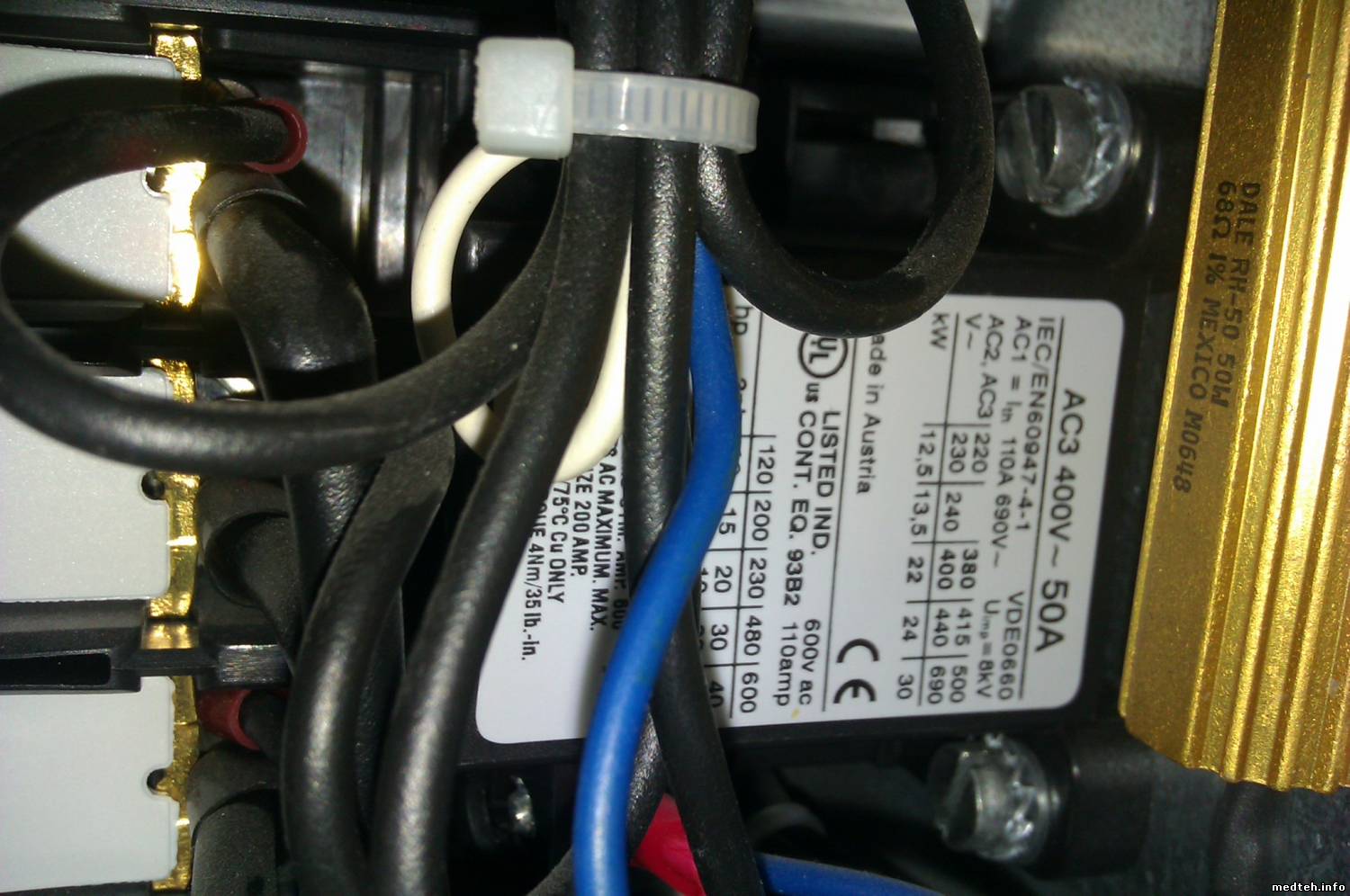

При вкючении автомат не замыкает контакты Посмотрел на плату Заметил негорящие лампочки. по белому проводу, как я понял, должен идти необходимый ток для срабатывания автомата. на нем в моем случае висит не более 0,5 В. При всем этом пишется SAFE
Дата: Четверг, 25.Окт.2012, 18:28 | Сообщение # 58
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Самара

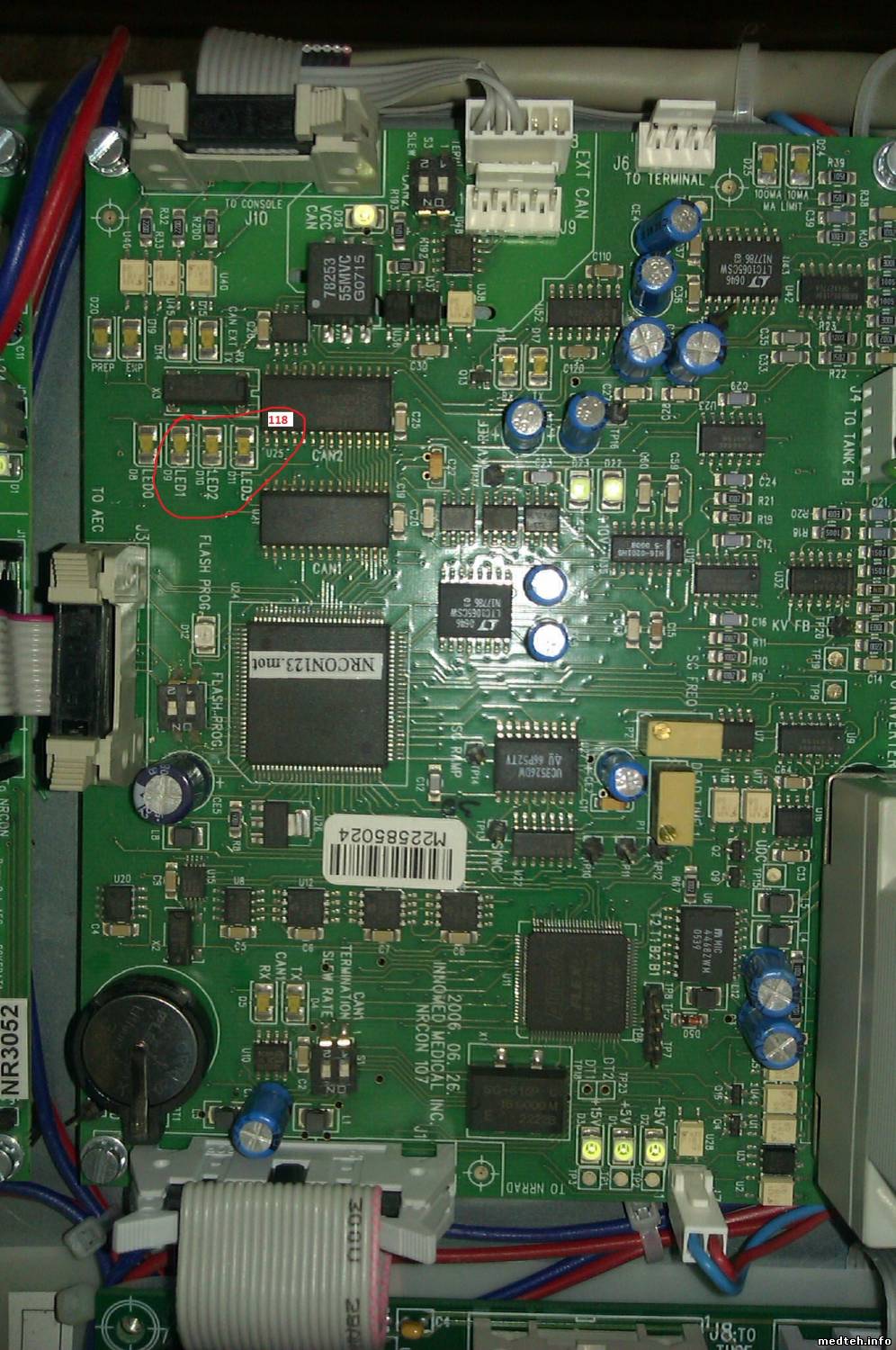

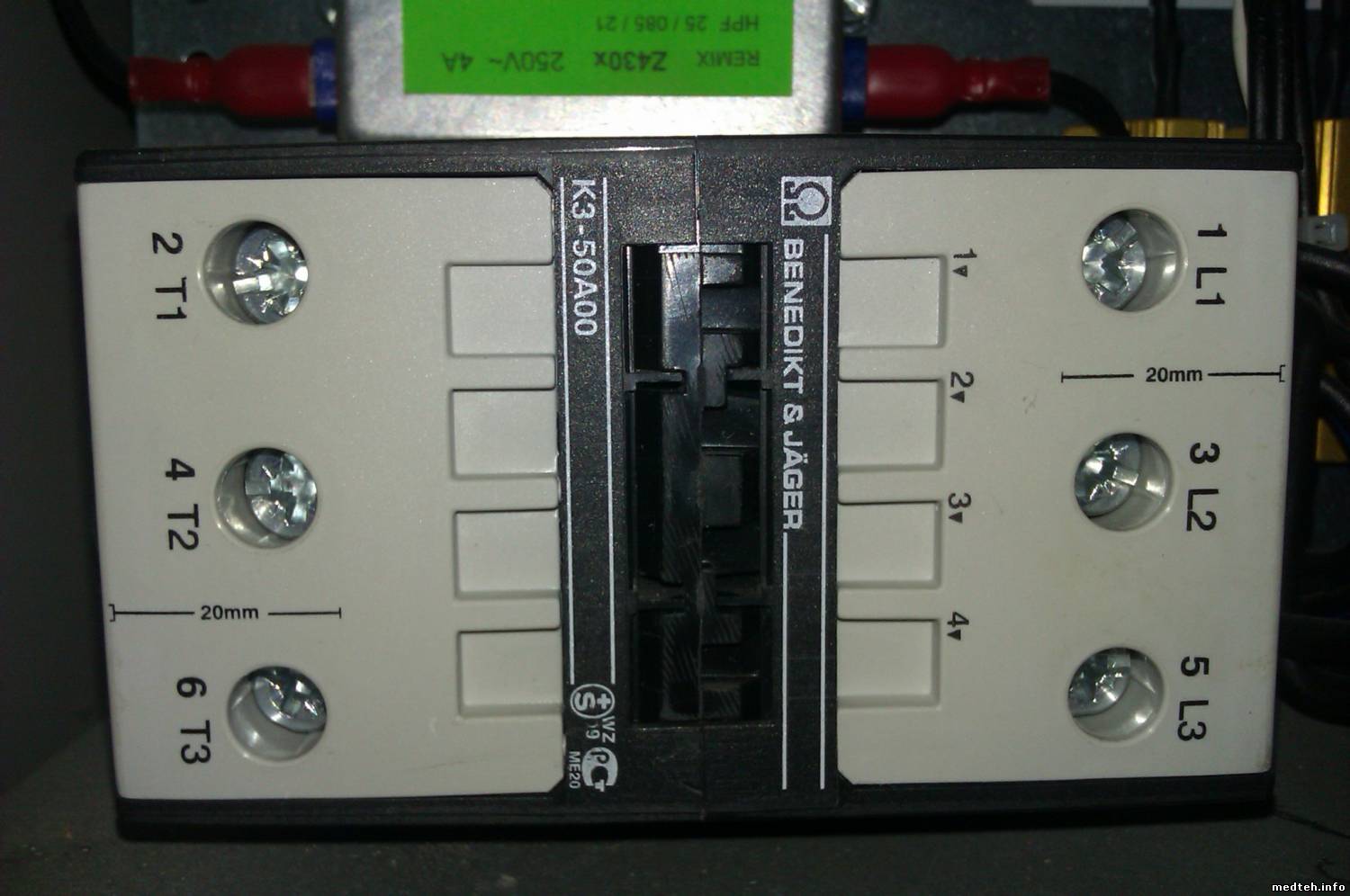

Птитающее устройство TOP-X 650 HF Подмодель NR850-403-1PLANN-PDO При нажатии кнопки Show error на плате NRRAD108(109) появляется мигание диодов на плате NRCON107 в такой последовательности, что получается 118. Питание на контакторы не поступает.
Дата: Воскресенье, 28.Окт.2012, 12:54 | Сообщение # 59
Стажер
У вас сообщений: 44
инженер
OFFлайн
Российская Федерация
Вологда
Quote (trueman585)

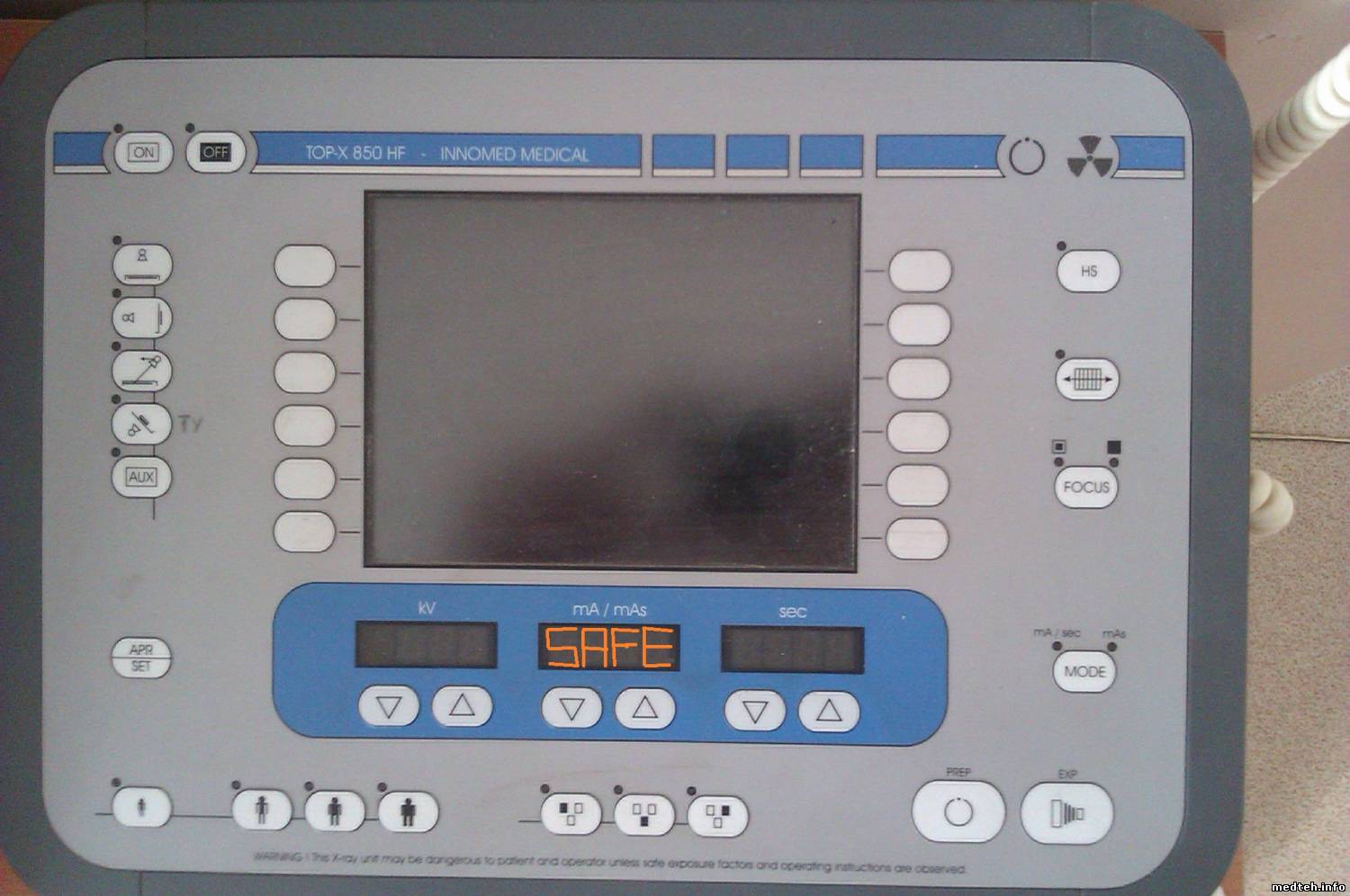

При включении возникает ошибка SAFE на панели отображения mA/mAs
у меня была такая проблема, это аппарат уходит в режим самосохранения. проверь трубку на предмет целостности, проверь в\в провода на пробой, а также силовые IGBT-модули.
Дата: Вторник, 16.Июл.2013, 08:46 | Сообщение # 62
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация
Вологда
Safe это защита питающего. Посмотри ошибки на плате NMRCU, которая на NNRAD. Кнопку нажать и по миганию светодиодов посмотреть. По твоему рисунку вверху, у меня была такая же проблема не горел Charger на NNRAD. Точнее, включался на секунду и вырубался. Контактор делал два быстрых клацанья. На плате HFIIB(инвертор) возникала ошибка INV Fatal Error код не помню точно. Неисправность была в самой цепи защиты. Как сообщили на заводе, необходимо добавить в обвязку U30 и U9 керамические конденсаторы от помех. Если у тебя такая же ошибка, могу точно посмотреть. Вообще в инструкции есть подробное описание каждой ошибки, там с инструкцией и кодом вообще элементарно всё ищется.
Дата: Четверг, 30.Янв.2014, 19:31 | Сообщение # 64
Участник
У вас сообщений: 70
инженер
OFFлайн
Российская Федерация
Иваново

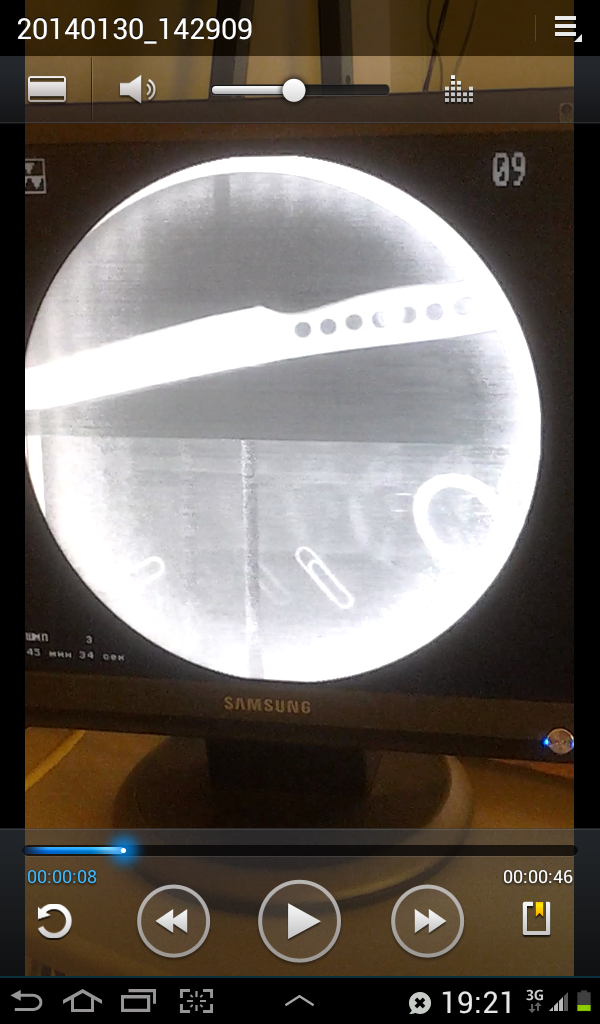

При в ключении скопии изображение не стабильно. Есть случаи ,скопия включилась, потом пропадает на пару секунд и вновь все нормализуется. С чем связана нечеткость (помехи) наблюдаемого сигнала ?что посмотреть,померить? Генератор 650 NF ури 250.
Дата: Пятница, 31.Янв.2014, 18:08 | Сообщение # 65
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Для начала у Вас не отцентрирован РЭОП или камера. Изображение сдвинуто влево - вниз. Нужно поправить и посмотреть. Затем установить автоматический режим скопии и посмотреть какие режимы скопии установятся ( kV, mA). Далее проверить работу автоматики (экспонометра). Скажем положите на объект съемки фартук и посмотрите режимы и качество картинки. Далее проверяются БЦП и камера. В условиях больницы последнее сделать очень сложно, нужно отправлять на АМИКО. Пропадание на пару секунд бывает когда происходит сбой экспонометра - перебитое изображение. Нужно в этот момент посмотреть на режимы скопии если там всего много - соответственно и картинки не будет. Попробуйте поработать в ручном режиме. Кстати сколько лет аппарату? У Вас какой шумоподавитель включен? Судя по картинке ШМП3? Имейте ввиду, что этот режим пригоден для статичных изображений. Для обычной скопии - ШМП1 или ШМП2.
Дата: Воскресенье, 02.Фев.2014, 20:22 | Сообщение # 67
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
ЦитатаZagudalin ()
бцп устанавливается на РЭОП на короткий видео кабель.
Вы хотите установить видеопроцессор в зоне действия R-излучения, помех будет еще больше, да и сохранность БЦП при этом не гарантируется. Из БЦП в питающее идет кабель Системы Стабилизации Яркости - наводки на нем приведут к неисправности питающего (или к крайне нестабильной работе питающего). В конечном итоге мешаться он там будет безмерно. Здесь-же видно, что система для начала просто не отстроена. Вполне может быть, что после механической регулировки положения РЭОП-а все придет в норму. Опять-же по картинке создается впечатление, что там, на БЦП, жали все кнопки подряд, и не особо заморачиваясь зачем. Уж извините, если кого обидел, но впечатление именно такое. Здесь БЦП не может правилбно обработать изображение (из-за неправильной центровки) и соответственно дает неправильную команду на ССЯ. Какой у них режим скопии автоматический или ручной, неизвестно, если автоматический, то какие режимы получились, проверяли ли там пороги срабатывания ССЯ? Одни вопросы. Ну и наконец такой перенос БЦП - это изменение конструкции аппарата - у Вас нет прав на это.
Дата: Понедельник, 03.Фев.2014, 00:32 | Сообщение # 68
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация
ЦитатаAnakonda2a ()
Вы хотите установить видеопроцессор в зоне действия R-излучения, помех будет еще больше, да и сохранность БЦП при этом не гарантируется.
Для Вашего сведения: Последние пару лет, БЦП устанавливается на РЭОП уже на заводе. Это первое. Второе: практика показала, что в подавляющем большинстве случаев, кратковременные пропадания изображения прекращаются.
Дата: Понедельник, 03.Фев.2014, 17:15 | Сообщение # 69
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
То что устанавливается сейчас - это совершенно другая песня. Это другое питающее, другое БЦП и соответственно продуманная изготовителем защита. Здесь, повидимому, достаточно старый аппарат (судя по типу питающего и типу БЦП). Вы предлагаете человеку достаточно трудоемкую переделку с мало предсказуемым результатом. Я же предлагаю просто для начала устранить те неисправности, которые видно на представленном снимке (и которые, кстати, влияют на качество картинки). Снять кожух, ослабить четыре винтика и подвигать РЭОП все-таки проще чем перепаивать кабеля и где-то на РЭОП-е прикручивать коробку БЦП. Далее отключить лишние функции на БЦП, включить скопию, оценить качество картинки, дождаться сбоя и посмотреть, что при этом присходит с питающим. На основе этих данных думать, что делать дальше. В моей практике для устранения кратковременных пропаданий ни разу не пришлось переносить БЦП на РЭОП, как-то находили причины и ремонтировали.
Дата: Воскресенье, 08.Июн.2014, 14:39 | Сообщение # 70
Стажер
У вас сообщений: 48
xxx
OFFлайн
Казахстан
Здравствуйте, Аппарат Телемедикс-Р-Амико 2010г.в. скопия работает, графия - подготовка проходит нормально, высокое не подается. После отпускания кнопки снимка ошибка - Code 7, Film - holder fim - out - Документации почти нет, где можно посмотреть коды или пожалуйста объясните какой дефект блокирует работу.
Дата: Воскресенье, 08.Июн.2014, 18:42 | Сообщение # 71
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация
Сергиев Посад
Цитатаun7tt ()
Здравствуйте, Аппарат Телемедикс-Р-Амико 2010г.в. скопия работает, графия - подготовка проходит нормально, высокое не подается. После отпускания кнопки снимка ошибка - Code 7, Film - holder fim - out - Документации почти нет, где можно посмотреть коды или пожалуйста объясните какой дефект блокирует работу.
какое питающие? top x 650?850? проверьте снимок с решеткой и без решетки, если без решетки проходит, то смотрите под декой решетку если, что с решеткой и без нее не проходят снимки, скорее всего проблема с процессором
Сообщение отредактировал dozer- - Воскресенье, 08.Июн.2014, 18:45
Дата: Понедельник, 09.Июн.2014, 10:11 | Сообщение # 72
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация
Вологда
Коды смотреть на NNRAD(маленькая субплата сверху в питающем) по миганию светодиодов(четыре в ряд). Ошибка будет сразу после того как не будет снимка. Светодиоды означают разряды сколько раз мигнул значение, таким образом получите 4-х значный код(начиная с младшего). Код в студию. А вообще, проще все-таки кассетоприемник film holder проверить.
Дата: Пятница, 03.Окт.2014, 16:10 | Сообщение # 73
Участник
У вас сообщений: 64
Инженер
OFFлайн
Российская Федерация
Волгоград
Всем доброго времени суток! Появилась проблема на аппарате Телемедикс-Р-Амико. Питающее X-TOP 850 HF. При включении питания аппарата появляется сообщение об ошибке Code 25: Wrong e2rom data. s14.radikal.ru/i187/1410/f7/c49448757098.jpg Судя по словам лаборантов эта ошибка была и ранее после крайнего ремонта, но аппарат после этого работал. Но сейчас после ошибки появляется сообщение: i024.radikal.ru/1410/20/cc1763cd6710.jpg и это сообщение мигает и пульт издает повторяющийся звуковой сигнал. При запуске аппарата на верхней части пульта выбран режим работы с тоиографом, а при выборе работы со столом появляется сообщение "нет устройства" s017.radikal.ru/i409/1410/e5/fe5f5f341db4.jpg и данный режим не активируется. В корпусе стола-штатива, куда приходят провода с пульта управления находится плата: s014.radikal.ru/i327/1410/f0/ce67461774f3.jpg к ней подходит два черных оптических кабеля. При появлении повторяющихся звуковых сигналов на пульте управления аппаратом, на этой плате в такт звуковым сигналам мигают светодиоды. Подскажите пожалуйста, в чем может быть неисправность? Почему не получается выбрать режим работы со столом?
Сообщение отредактировал dj_san_ - Пятница, 03.Окт.2014, 16:24
Дата: Понедельник, 09.Фев.2015, 19:28 | Сообщение # 75
Стажер
У вас сообщений: 48
техник
OFFлайн
Российская Федерация
Россия
Объяснять, к сожалению не спец, так что извини. Для начала можно попробовать повернуть коллиматор.Регулируй четырьмя болтами крепления к фланцу трубки. как я делаю - кладу кассету на стол, отмечаю шестигрганниками углы света, по диагонали кладу отвертку. стреляю. по снимку будет видно, куда свет уходит от рентгена. со стороны, где свет был без рентгена отпускаю 2 винта, а с противоположной - подтягиваю. главное не уронить коллиматор. Есть также 2 вариант: снимаешь заднюю крышку коллиматора, снимаешь крышку лампы, там увидишь отверстие, куда свет попадает на зеркало. Дальше 2 винта: один горизонтальное перемещение светового пучка, а второй - вертикальное. тут будет проще найти куда бьет рентген, отметить его края и свет подгонять к отмеченному пятну.
Всем доброго времени суток, в составе с РДК Телемедикс-Р-Амико стоит компьютер, на котором благополучно умер жесткий диск, после замены которого пропала возможность передачи снимков с РДК на компьютер. Аппарат укомплектован УРИ "Аметист", прочитал что для работы с этим УРИ требуется установка по на компьютер "Аккорд 3.0". Может кто поделится программой?
Российская Федерация
Казахстан
