Регистрационное удостоверение на медицинское изделие ФСР 2011/10416 от 17.08.2023 (ранее от 05.04.2011) года на Флюорограф цифровой малодозовый бесплёночный ФЦМБ-«РЕНЕКС-ФЛЮОРО», производства ООО "С.П.ГЕЛПИК", Россия, Москва.
Регистрационное удостоверение РЗН 2013/1103 от 22.05.2023 (ранее 29.08.2013) года на Аппарат флюорографический цифровой ФЦМБарс - «РЕНЕКС», производства ООО "С.П. ГЕЛПИК", Россия, г. Москва.
ВНИМАНИЕ: В некоторых образцах перепутаны местами жгуты, подсоединяемые к разъёмам Х4 (сеть 220 В) и Х6 (внешние балластные резисторы) блока зарядки А4 - криминала в этом нет, поскольку они стоят в последовательной цепи.
1. Неисправность - нет готовности к снимку. Признаки - мигает зелёная лампочка на пульте. Возможные причины: 1.1. Отсутствие заряда батареи накопительных конденсаторов. При этом внешние балластные резисторы блока зарядки греются - пробой одного из диодов (из полупроводника превратился в проводник) VD5 или VD6 схема удвоения напряжения блока зарядки А4. 1.2. Накопительные конденсаторы заряжаются (до 390 В), но информация об этом до блока управления А1 не доходит - дефект пайки транзистора VT4 блока ключей А8, в котором расположена схема контроля напряжения на накопительных конденсаторах.
2. Неисправность - после установки внешних кожухов штатива нет готовности к снимку. Признаки - мигает зелёная лампочка на пульте. Возможные причины: 2.1. Выпал разъём из гнезда блока управления штативом А5 - слабая фиксация. .
1). Суть проблемы: - при выводе штатива на max высоту, выдается " Error 116, stat F0." О самой ошибке (116) написано, что: - "Во время подготовки к снимку ЦП ждет сигнал готовности SNM от компьютера. При наличии сигнала SNM от ЦП должен прийти сигнал RASTR на включение высокого напряжения.
Немного о штативах. Там применяется АКТУАТОР LA31 фирмы LINAK с встроенными концевыми выключателями (нерегулируемые), которые выполняют свою функцию - отключают двигатель при достижении крайних точек. Положение штока определяется по количеству электрических импульсов на каждый оборот вала электродвигателя - стоит геркон. Штативы работают совсем независимо. И управление движением штативов происходит в плате, которая находится в штативе с камерой и называется у них СИНХРОНИЗАТОР (см. схему "Общая схема Ф-3" -ФЦМД-140-1000.Э4). Сюда приходят импульсы с герконов (разъемы X2, X3 контакты 1, 2). И схема пускает/останавливает двигатель ведомого актуатура в зависимости от количества импульсов с ведущего актуатора.
Итак, " Error 116, stat F0" означает, что в положенное время не пришел сигнал о готовности штативов. Этот сигнал идет по кабелю с RJ45 (идут дискретные сигналы) – связь между одной стойкой и другой. Он был изломан в этом злосчастном жгуте. Какой сигнал – не выяснял.
В итоге после замены кабеля ошибка 116 пропала.
2). Но теперь проявилась следующая ошибка: - при max высоте вместо изображения на экране появились концентрические круги. Могла быть неготовность аппарата (мигает зеленый фонарь готовности на пульте). При уменьшении высоты работоспособность восстанавливалась. Стало понятно что, еще какой-то кабель изломан. Определили – неисправен кабель (жилы обозначенные как А3, Б2, Б4 – то в обрыве, то нет) связывающий блок питания, расположенный внизу штатива с камерой (там стоят тр-ры напряжения) и плату MSL 700-0134-PS1 (разъем XS1).
После перепайки кабеля – норма.
3. Но на снимках появились оконтовка изображения по контуру в виде черной жирной аппроксимации. В ручном режиме все было хорошо. Пришлось калибровать камеру - настраивать плоское поле. Но выходит, что ранее калибровка была проведена с неисправным кабелем.
В итоге – снимки стали нормальными.
Итак: из 4-х кабелей, идущих через жгут мы уже заменили три. Замечательная конструкция у этого аппарата.
( изображения на экране появились концентрические круги) На первых флюшках ,данный зихер мог быть из-за неисправноси одной из м\х 86 или 87 на плате 7200 и камеры.
(Но на снимках появились оконтовка изображения по контуру в виде черной жирной аппроксимации. ) Помгло отключения пункта "нормировать к 16" в менюшке настройки камеры.
ошибки на пульте есть? переткнуть разьемы на плате"штативка", проверить канал соединения питающие -АРМ Лаборанта - далее на ней же можно попробывать поставить обе перемычки по разрешению подготовки и имитацию ответа по решетке и проверить если снимки
Stasr, Вы не указали состав флюорографа. Если у Вас питающее устройство "Седекал", то обратите внимание на дисплей: не высвечивается ли "Door"? Дело в том, что в "Ренекс"ах с "Седекал"ами (по крайней мере в "Вымпел"овских передвижках) сигнал готовности периферии к снимку заводится В питающее устройство по цепи: 3TS1:22(или :23) - дверной контакт (замыкающийся при закрытой двери) - интерфейс компьютера с контактом, замыкающимся при готовности программы к снимку - 0В (корпус). Отказ контакта интерфейса - явление не уникальное, но, к счастью, на работу системы не влияющее. Достаточно этот участок исключить из цепи блокировки снимка и к контактам :22 и :23 подключить только дверной контакт. При этом с открытой дверью снимок не сделаешь, а без готовности программы к снимку высокое включить можно, но лаборант этого делать не будет после первого же ошибочного снимка. Кроме того, если установить перемычку 3TS1:22 - 3TS1:23, то питающее будет работать автономно (при выключенных камере и компьютере), что существенно облегчит локализацию неисправности.
Дата: Понедельник, 03.Окт.2011, 07:09 | Сообщение # 7
Участник
У вас сообщений: 189
инженер-медтехник
OFFлайн
Российская Федерация
флюрограф вида http://www.helpic.ru/img/1/flur.jpg. Связался с техподдержкой ответили: Если питающее устройство не выдаёт ошибок, а высокого тем не менее нет, то: 1. Нет управления силовыми тиристорами. 2. Не работают силовые тиристоры. 3. Обрыв силовой цепи (проверить: силовые провода, проходной конденсатор 10 мкф х 1000, первичную обмотку моноблока) 4. Иногда обрыв измерительного шлейфа.
там у нас попадает по пункту 1 нет управления на тиристоры.
Дата: Воскресенье, 04.Дек.2011, 02:21 | Сообщение # 11
Заглянувший
У вас сообщений: 1
Слесарь КИП и А
OFFлайн
Российская Федерация
Сахалин
Здравствуйте! Я начинающий медтехник, и столкнулся с такой проблемой. Не потскажете из-за чего на Флюорографе "РЕНЕКС-ФЛЮОРО" выскакивает ошибка нет готовности штатива "Error 116, stat F0". он работает где то час и выскакивает эта ошибка, а обисточиш его на час гдето и он снова работает час гдето потом опять ошибка и все время так. Не могу че то разобратся
Дата: Понедельник, 02.Апр.2012, 15:55 | Сообщение # 12
Заглянувший
У вас сообщений: 2
программист
OFFлайн
Российская Федерация
samara
Господа! появилась ошибка E04 на консоли управления "вымпел" в строке где отображаются показания "kVp", а на табло имеется надпись "x-ray console" и в нижней части дисплея мигающая надпись "g. ovl". Подскажите где копать?

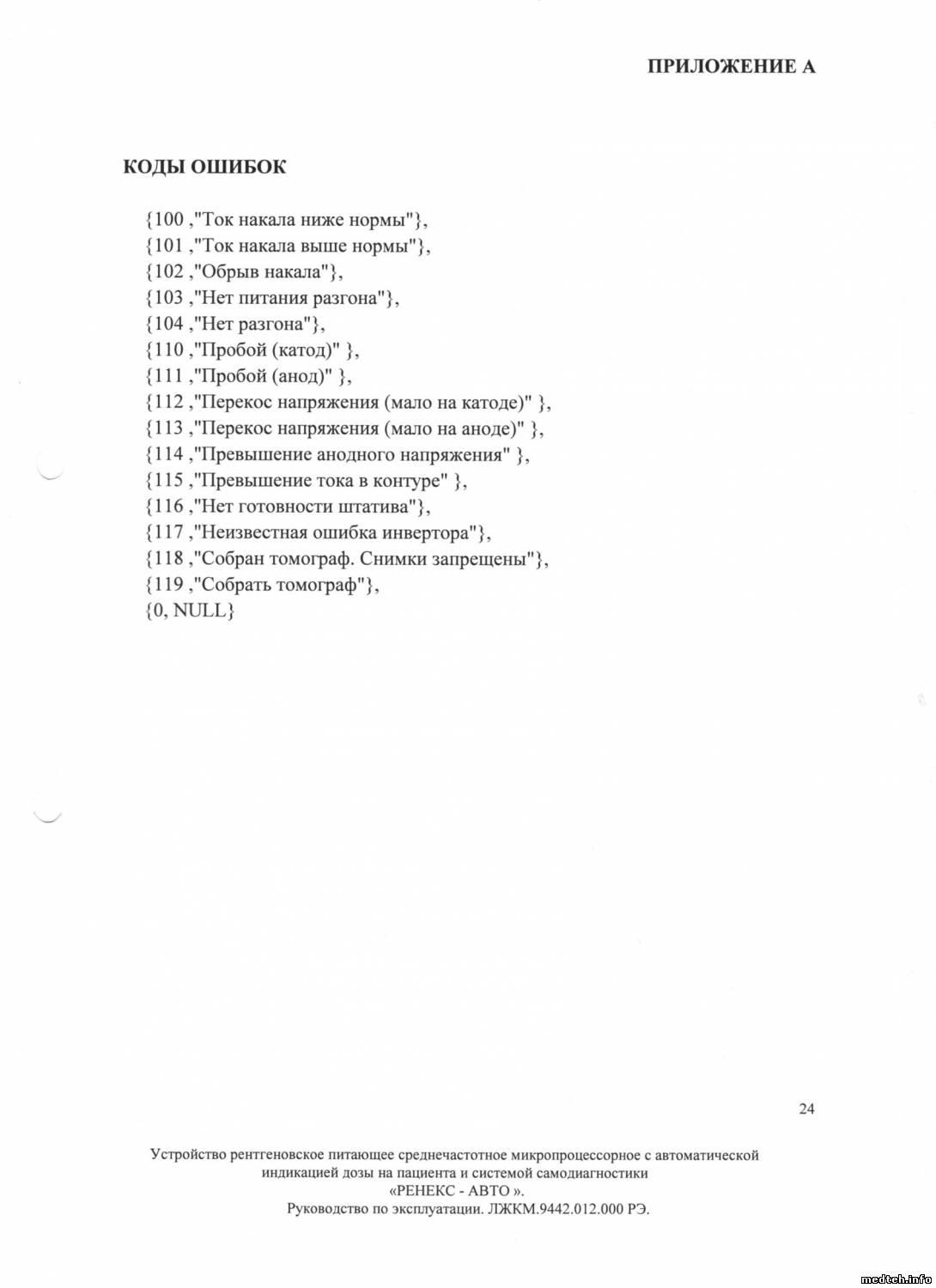

bvm53, может быть поможет. 112 - "Перекос: U -< U+ (мало на катоде)". Ошибка проверяется во время снимка. Процессор получает информацию о том, что симметрия высокого напряжения анода и катода нарушена. Ошибка 112 появляется, если Ua больше Uk на 15kV.
113 - "Перекос: U+ < U- (мало на аноде)". Ошибка проверяется во время снимка. Процессор получает информацию о том, что симметрия высокого напряжения анода и катода нарушена. Ошибка 113 появляется, если Uk больше Ua на 15kV. Причины неисправности 1. Неправильная работа цепей контроля. 2. Пробой бака (не симметрия). 3. Разброс (не симметрия) номиналов элементов высоковольтного генератора в моноблоке. 4. Пробой рентгеновской трубки.
Ошибка появляется при снимке в автоматическом режеме, в ручном пробывал от 40 до 102кВ - ошибку не даёт, но и снимка нет. Пробывал поставить экран перед моноблоком, тоже нет.
Дата: Понедельник, 28.Янв.2013, 16:04 | Сообщение # 21
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Господа, а есть у кого нибудь СЕРВИС манул??? У меня дык Е15 ошибку показывает!!! Разобрал "голову"- всё вроде цело. Прозвонить не могу "нить" = на разёме аж 8 проводков. Где и кого есть почитать? Буду признателен. Аппарат бездействует.
Дата: Суббота, 16.Фев.2013, 08:40 | Сообщение # 25
Стажер
У вас сообщений: 7
Электромеханик
OFFлайн
Российская Федерация
Орехово-Зуево
Здраствуйте. Может кому пригодится... Недавно была ошибка "Fatal Error" при включении аппарата. Отзвонился производителю, сказали смотри кнопки и их драйвер. Оказалась в выносной кнопке пружинки слетела и заклинила кнопку. вытащил и все заработало.

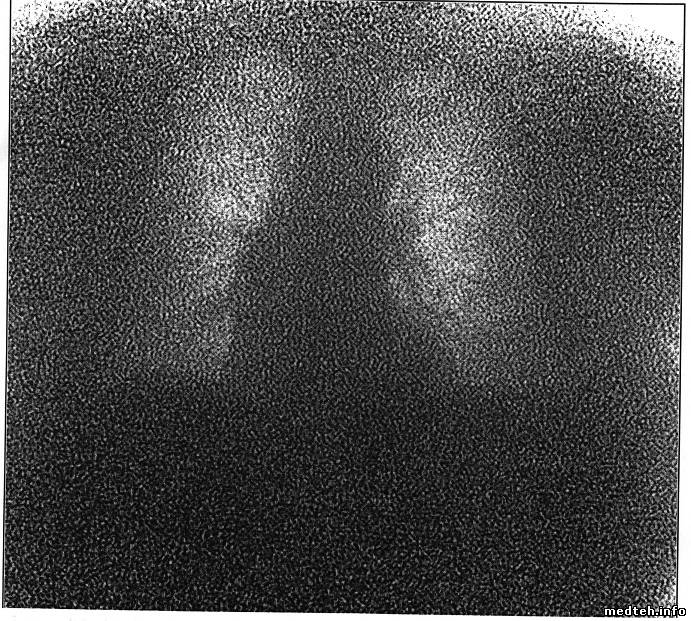

Добрый день. Периодически, в режиме "автомат", с частотой 2 - 4 снимка на сотню нормальных, на мониторе появляется крупно-зернистое, размытое изображение, ошибок на пульте нет, только доза в этот момент порядка 0,001 mZv. Подскажите, что сие означает, грешу на экспонометр. В ручном режиме подобного замечено не было. Спасибо.
Дата: Четверг, 25.Апр.2013, 13:01 | Сообщение # 32
Участник
У вас сообщений: 63
инженер
OFFлайн
Российская Федерация
Цитата (renmaster)
а что по параметрам после снимка в этот момент на пульте отображается в течении 3сек?
Я сам на эту ситуацию не смог нарваться, а врачики помнят только дозу - 0,001 mZv. Что касаемо человеческого фактора или "дребезга" кнопок - попробую проверить. Пока я сам делал снимки по разным фантомам, на 50 - 60 снимков ни одного сбоя.
Дата: Четверг, 23.Май.2013, 15:49 | Сообщение # 34
Стажер
У вас сообщений: 33
электромеханник
OFFлайн
Российская Федерация
Кваркено
Добрый день. Оговорюсь - я о работе рентгена имею только общие понятия - практики 0, теории минус 0. А проблема в следующем: у меня оборудование стоит на базе КАМаза (передвижка) генератор SHF-210-C. сразу после снимка начинает мигать "АЕС сброс" в сопровождении со звуковым сигналом. при этом съёмка проходит нормально на дисплее загорается индикация открытой двери. - делаю сброс и можно опять делать снимок. на дисплее ошибки нет. но когда жмёшь кнопку на первое положение нет индикатора "ready". как я понимаю это что-то с насторойкой. что сделать что-бы вернуться на стандартный режим?
Дата: Вторник, 28.Май.2013, 08:51 | Сообщение # 35
Участник
У вас сообщений: 93
Инженер
OFFлайн
Российская Федерация
Новосибирск
Цитата (moxa)
Периодически, в режиме "автомат", с частотой 2 - 4 снимка на сотню нормальных, на мониторе появляется крупно-зернистое, размытое изображение, ошибок на пульте нет
Была аналогичная проблема. Это газование трубки. Сначала проявляется на сотню снимков, затем период сокращается. Для определения оной задачи: Снять все кожухи излучающего "пингвина" (это тот к которому пациент спиной стоит), визуально оценить на предмет масло образования на станине, на площадке трубки. Есть масленый налет? Значит газует. Аккуратно снимаем (откручиваем болтик) крышку сверху, очень медленно. Масло пошло - значит все в порядке, значит смотрим уплотнительное кольцо (В моём случае именно в этом и была проблема) Масло не идет? Дело неприятное. Замораживаем аппарат, ищем трансформаторное масло, заливаем и после этого начинаем только смотреть на работу аппарата. Надеюсь moxa обойдетесь малой кровью. Удачи в решении задачи. Надеюсь чем то смог помочь.
Дата: Понедельник, 24.Июн.2013, 16:30 | Сообщение # 37
Стажер
У вас сообщений: 19
техник
OFFлайн
Российская Федерация
Североморск
Здравствуйте, подскажите чтобы сделать темновой снимок, обязательно ли подключать к лаборанту провод от камеры и провод от РПУ? И есть ли у кого эталонный рисунок выдаваемый 7200util.exe при исправной плате 7200 и при отключенных проводах камеры и РПУ? Заранее благодарю за информацию.
чтобы сделать темновой снимок, обязательно ли подключать к лаборанту провод от камеры и провод от РПУ?
а чем Вы пытаетесь сделать темновой снимок - если не хотите подключить камеру по поводу подключения РПУ - там плате "штативка" есть две перемычечки, замкнули..тогда связи с АРМом не нужна...но это уже когда высокое и снимки другого полета
Дата: Понедельник, 01.Июл.2013, 12:11 | Сообщение # 40
Техник
У вас сообщений: 303
специалист
OFFлайн
Российская Федерация
Орёл
флюрик СП ГЕЛПИК (два пингвина) моноблок СИМЕНС 2006г.в.ПРи включении пульта нет готовности (мигает зелёный СИД на пульте).Где и что искать? Через полчаса-час готовность появляется -делаем снимок -пишет Err117.Тех.док. нет,как это всё работает-подскажите кто знает.
Российская Федерация
когда фото есть то лучше воспринимается...
а чем Вы пытаетесь сделать темновой снимок - если не хотите подключить камеру
